IA240-LX
SD搭載 RISCベース 産業用コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- IP30要求を満たす高信頼性および工業グレードの設計
- 特許「Software Encryption Lock」による知的財産を保護
- -40℃から75℃のワイド動作温度モデル
- ソフトウェア選択による4つのRS-232C/422/485シリアルポート
- デジタル入力4チャネル、デジタル出力4チャネル
- リダンダント･ネットワーク用 デュアル10/100Mbpsイーサネット
- PCMCIA、無線LAN拡張スロット (802.11b/gカードをサポート)
- ストレージ拡張のためのSDカードスロット
- Ready-to-Run Linux通信プラットフォーム
- DINレール設置によるキャビネットスペース削減、ウォールマウント可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
IA241-T/240-T 組込コンピューターは、コンパクトでIP30保護の丈夫な工業強度のシャーシに4つのRS-232C/422/485シリアルポート、デュアル・イーサネットポート、デジタル入力4チャネル、デジタル出力4チャネル、PCMCIAカードバススロット、およびSDカードスロットを搭載しています。DINレール設置を前提にした縦長形状により、小さなキャビネットにも設置しやすく、コスト効果の高いソリューションを提供します。この省スペースソリューションは、配線も簡単で工業アプリケーション向けのフライトエンド組込コントローラーとしてベストな製品です。
ワイド動作温度モデルであるIA241-TおよびIA240-Tの動作温度は-40℃から75℃をサポートし、厳しい工業オートメーション環境にも対応可能です。IA241-T/IA240-Tは、工業向けメカニズムにより丈夫で信頼性の高いオペレーションを提供します。RISCベースのアーキテクチャにより稼働中の発熱を抑え、高い通信パフォーマンスを保ちながらファンレス設計を採用していますので、まさにIA241-T/IA2400-Tは工業オートメーション環境に最適な商品といえます。
ハードウェア仕様
| システム | |
| CPU | Moxa ART ARM9 32ビット RISC CPU、192MHz |
|---|---|
| DRAM | 64MB オンボード |
| Flash | 16MB オンボード |
| DI/DO | DI×4, DO×4, TTL (3.3 v) |
| ストレージ拡張 | SDカードスロット×1 |
| USB | USB 2.0ホスト×1 |
| LANインターフェース | |
| イーサネット | 10/100Mbps×2, RJ45コネクター |
| 磁気絶縁保護 | 1.5 KV ビルトイン |
| シリアルインターフェース | |
| シリアルポート | RS-232C/422/485, ソフトウェア選択可 |
| ポート数 | 4 |
| コネクター | 8-pin RJ-45 |
| コンソールポート | RS-232, RJ45コネクター, PPPサポート |
| ESD 保護 | 全ての信号に対し15KV |
| シリアル通信パラメーター | |
| データビット | 5, 6, 7, 8 |
| ストップビッﾄ | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485制御用ADDC™ (automatic data direction control) |
| ボーレート | 50 bps～921.6Kbps、非標準通信速度をサポート |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| デジタル入力 | |
| チャンネル | 4 |
| 入力電圧 | Logic 0：0-0.8V Logic 1：2.0-5.5V |
| 過電流保護 | -24mA |
| デジタル出力 | |
| チャンネル | 4 |
| 出力電流 | 24mA |
| 出力電圧 | Logic 0：0-0.55V Logic 1：2.5-3.3V |
| LED | |
| システム | Power×1, Ready×1 |
| LAN | 10M/Link×2, 100M/Link×2 |
| シリアル | TxD×4, RxD×4 |
| メカニカル | |
| ケース | アルミニウム、1mm |
| 重量 | 430g |
| 寸法 | 60×137×100mm |
| 取付 | DINレール、ウォールマウント |
| 環境 | |
| 稼動時温度 | -40℃～75℃、5～95% RH |
| 保管時温度 | -40℃～85℃、5～95% RH |
| 電源 | |
| 入力電圧 | 12～48VDC |
| 消費電力 | 7W |
| 適合規格 | |
| 安全 | UL/cUL (UL60950-1, CSA C22.2 No. 60950-1-03), TÜV (EN60950-1) |
| EMC | CE (EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024), FCC (Part 15 Subpart B, CISPR 22 Class A) |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (Real-Time Clock) |
| 自動リブートトリガー | ビルトインWDT (Watch Dog Timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様
| μClinux | |
| Kernelバージョン | 2.6.9 |
|---|---|
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSH 1.0/ 2.0, SSL, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE |
| ファイルシステム | JFFS2 (オンボードフラッシュ) |
| ブートリーダー | Redboot |
| システムユーティリティ | bash, busybox, tinylogin, telnet, ftp, scp |
| サポートサービスおよびDaemon | telnetd：Telnet Server daemon ftpd：FTP server daemon sshd：Secure shell server Apache：Web server daemon, PHPおよびXMLサポート OpenVPN：Virtual private network service manager iptables：Firewall service manager pppd：dial in/out over serial port daemon & PPPoE snmpd：snmpd agent daemon inetd：TCP server manager program |
| アプリケーション開発環境 | Moxa Linux API ライブラリー Linux ツールチェイン：Gcc, Glibc, GDB |
| Linux | |
| アプリケーション開発環境 | Moxa Linux API ライブラリー Linux ツールチェイン：Gcc, Glibc, GDB |
| ソフトウェア暗号化 | BINEncryptor：バイナリファイル用暗号化ツール、Moxa Intellectual Protection Technologyによる特許取得 |

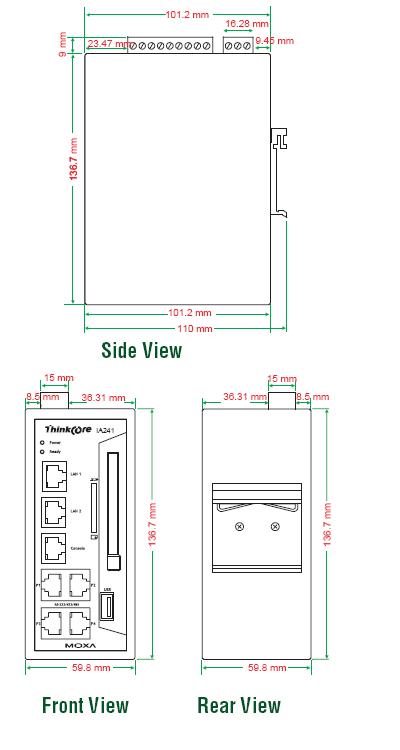

サイズ (単位 = mm)

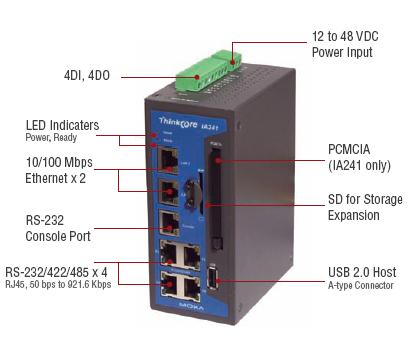

外観図

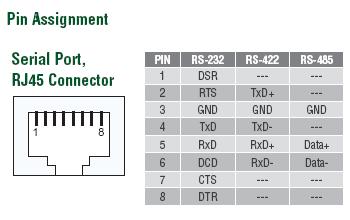

PINアサインメント
| IA240-LX | シリアルポート×4 DIチャンネル×4 DOチャンネル×4 デュアルLAN SD Linux OS 動作温度：-10～60℃ |
|---|
IA241-T/IA240-T 製品一覧
| IA240-LX | SD搭載 RISCベース 産業用コンピューター |
| IA240-T-LX | SD搭載 RISCベース 産業用コンピューター (ワイド温度モデル) |
| IA241-LX | SD搭載 RISCベース 産業用コンピューター,PCMCIA |
| IA241-T-LX | SD搭載 RISCベース 産業用コンピューター,PCMCIA (ワイド温度モデル) |
