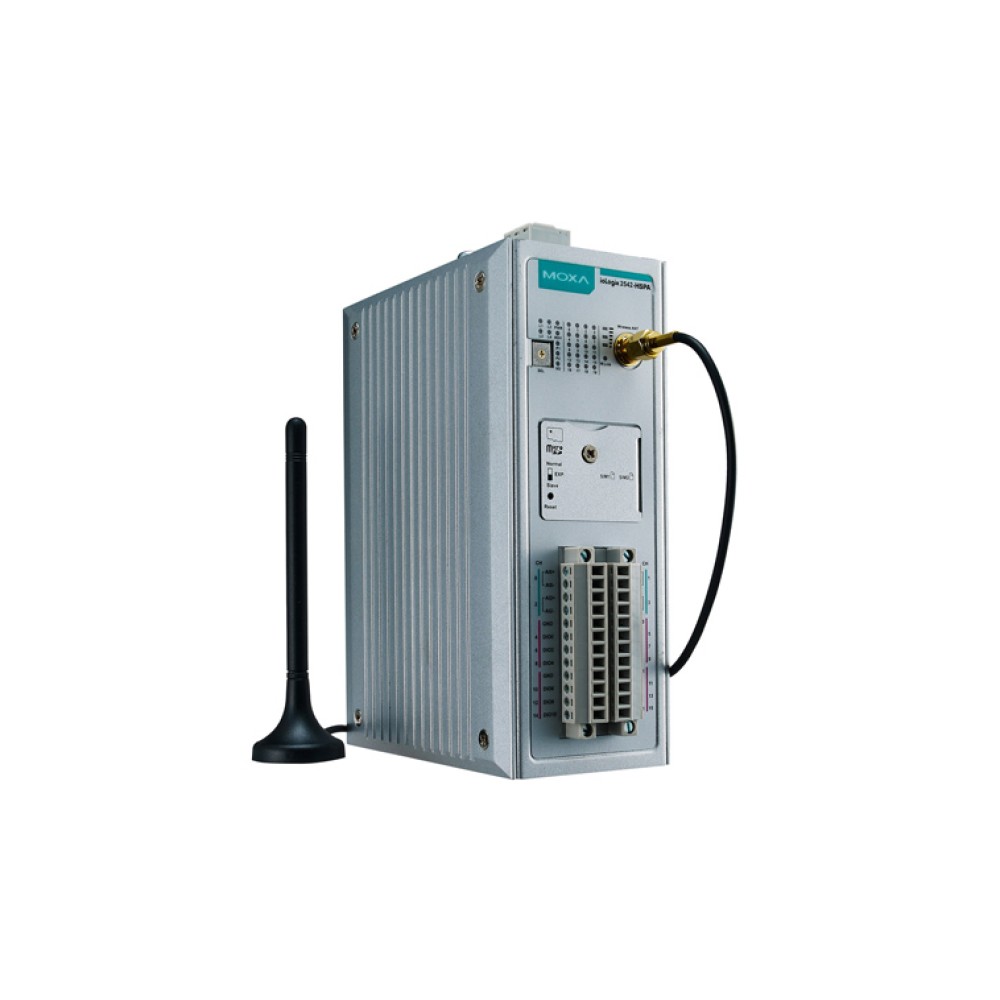

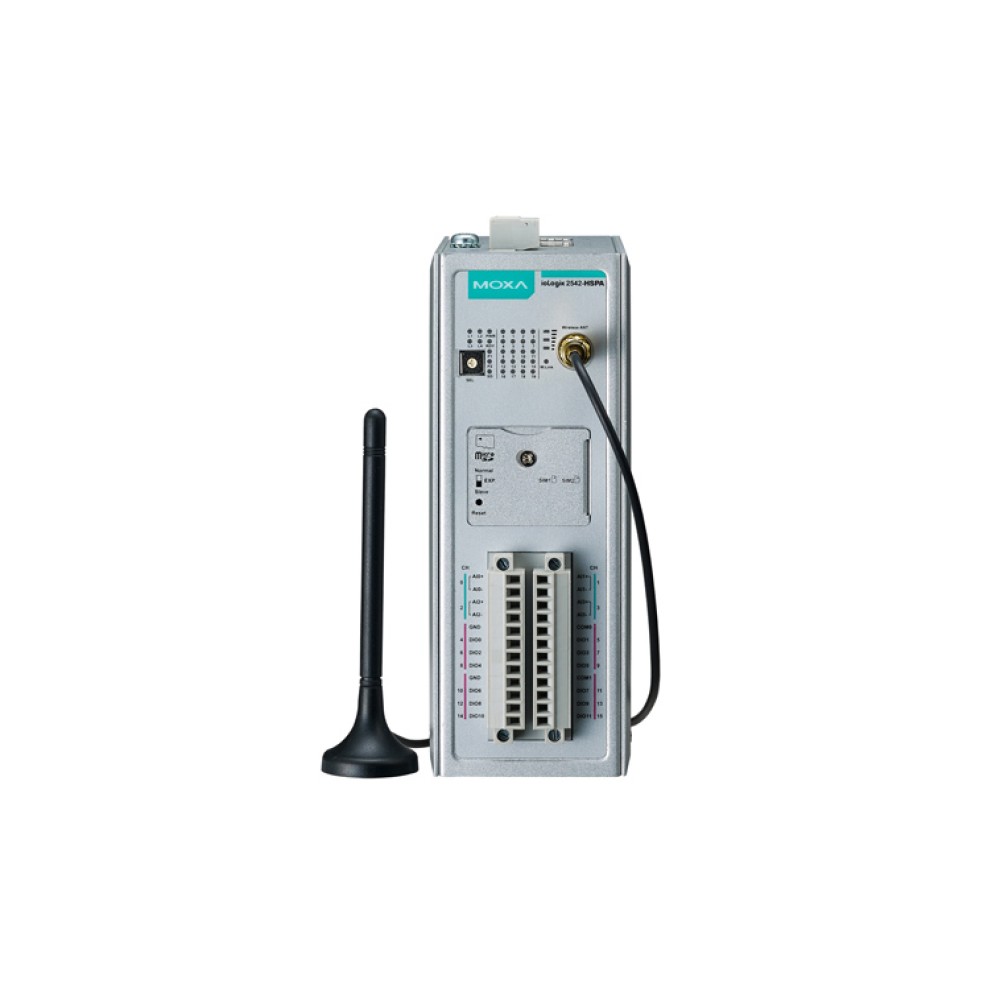

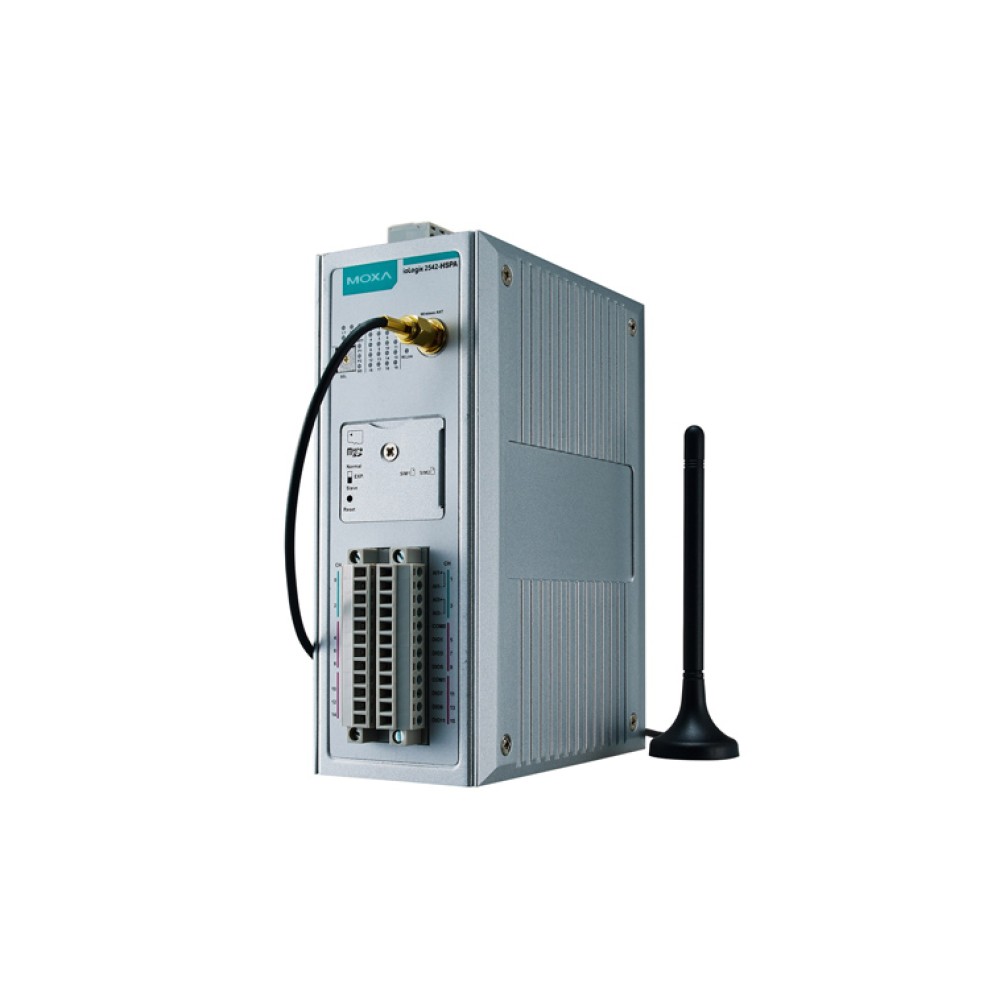

ioLogik 2542-WL1
Click&Go Plus,AI×4,DI/O×12,スマートWi-Fi リモートI/O
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 最大48ルールのClick&Go Plus™ 制御ロジックによるフロントエンドインテリジェンス
- Moxa特許のMX-AOPC UA Serverによるアクティブ通信
- MX-AOPC UA Loggerソフトウェアによる接続不能期間データの自動補完
- イーサネットデバイスにリンクできる4ポートアンマネージドスイッチ内蔵
- 最大8つのioLogik E1200ユニットをデイジーチェーン接続できるI/O拡張ポート
- フィールドでシリアルデバイスを接続するための3-in-1 RS-232C/422/4852シリアルポート
- SNMPv1/v2c/v3サポート
- WindowsまたはLinuxプラットフォームのためのMXIO libraryによるシンプルなI/Oマネージメント
- ワイド動作温度範囲：-30～70℃
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Click&Go Plusサポート スマートWiFi リモートI/O
ioLogik 2500-WL1シリーズは、イーサネット、シリアル、WLAN通信インターフェースをサポートするワイヤレスLANリモートI/Oで、さまざまな産業用データ収集アプリケーションに最適なソリューションを実現する、Moxa独自のハードウェアとソフトウェア設計がされた、スマートリモートI/O製品です。ioLogik 2500シリーズのハードウェアは、いろいろなフィールドデバイスとシームレスな接続を可能にする4ポートアンマネージドイーサネットスイッチと2つのシリアルポートを組み込んだ設計がされています。イーサネットポートの1つは、100チャネル以上を提供する8つのデイジーチェーン接続がされたioLogik E1200拡張モジュールとリンクすることができます。ioLogik 2500は、Click&Go Plusロジックを使用してI/Oアレイ全体を制御する「ヘッド」ユニットとして動作します。I/Oアレイ全体をネットワークに接続するのに必要なのは1つのIPだけなので、IPアドレスが不足している産業フィールドには完璧なソリューションとなります。
新しいClick&Go Plus™ を使った、パワフルなコントロールロジック
新しい Click&Go Plus™ コントロールロジックは、8つの条件/アクションへのさらなるアップグレードにより、最大48のルールをサポートします。また、そのグラフィカルユーザーインターフェースは、より強力で効率的なIOソリューションを構築するために、3つのロジックゲートと3つのマルチレイヤを提供します。Click&Go Plus™ ロジックルールの設定が終了したら、IOxpressの便利なシミュレーション機能を使用して、Click&Go Plus™ ルールをオンラインのデバイスにアップロードする前に、ルール内に潜在するエラーを発見することができます。
ピア・ツー・ピア (P2P) モードは、産業用アプリケーションで幅広く使用されています。従来は、接続の両端にP2Pデバイスを使用する必要がありました。しかし、P2Pデバイス間で設定の不一致が発生した場合、P2P接続は失敗し、大幅な時間と作業を費やしてP2Pの設定を再チェックする必要が生じます。IOxpressを使えば、出力デバイスを設定するだけで、自動的にP2P接続が確立します。
複数の拡張I/Oに1つのIPを使用することで、よりスマートなデータ収集ソリューションを提供
ioLogik2500のユニークなIO拡張ハードウェア設計は、100以上の異なるI/Oチャネルを使う汎用性の高いI/Oアレイに、最大8台のioLogik E1200モジュールを接続できるようになっています。ioLogik 2500は、Click&Go Plus™ ロジックを使い、すべてのI/Oアレイを制御し、また、1つのIPを使って、すべてのI/Oアレイをネットワークに接続する、完璧な「ヘッド」ユニットとして機能します。
VPN：信頼性が高くセキュアなセルラー通信ネットワークの構築
ioLogik 2500-GPRS/HSPAは、セキュリティ上の理由から、ホストステーションにセキュアなVPNトンネルを構築するためにIPSecをサポートします。VPNにより、VPNクライアントとして機能するセルラーデバイスは、VPNサーバーとの接続を開始することができます。接続が確立されると、セルラーデバイスは、同じプライベートネットワーク上の他のネットワークデバイスと通信することができます。
強力なデータロガーと付加価値の高いMODBUSゲートウェイ
ioLogik 2500シリーズは最大32GBメモリのSDカードをサポートし、貴重なデータを格納する強力なデータロガーとして機能します。また、内蔵FTPサーバーにより、フィールドサイトからの重要なデータに、異なるシステムからリモートでアクセスすることが可能です。さらに、シリアル通信ポートが2つあるため、Modbus RTUプロトコルを使用してデバイスからデータを入力したあと、Modbus TCPまたはAOPCタグフォーマットにデータを変換してから、イーサネットネットワークを介して送信することができます。
新しいMX-AOPC UAサーバーにより、効率的にシステムの応答時間を低減
新しいMX-AOPC UAは、UAサーバーとDAサーバーの両方をサポートしており、多くの機能を備えています。UAサーバーには標準で最先端のセキュリティモデルがあり、システムのセキュリティを保証し、標準のUA TCPポートを介した通信チャネルをサポートしています。このため、サードパーティー製のプロキシを通してメッセージを中継できます。また、DCOM設定について考慮する必要がないため、ファイアウォールの設定が、より簡単になります。
さらに、MX-AOPCは、従来のModbusプロトコルと、Moxa特許のプッシュタイプの両方の通信をサポートします。従来の受動的なプル方式と異なり、能動的なメッセージは、I/Oステータスの変化や、あらかじめ設定したイベントが発生したときに、ioLogik 2500からSCADAシステムに自動的に「プッシュ」します。このように、情報は、SCADAシステムに正確かつ効率的にプッシュ利用できます。
ビデオ
| 入力/出力 | |
| アナログ入力 | 4チャネル |
|---|---|
| 設定可能DI/O | 12チャネル |
| アイソレーション | 3k VDCまたは2k Vrms |
| アナログ入力 | |
| タイプ | 差動入力 |
| 分解能 | 16bit |
| I/Oモード | 電圧/電流 (ソフトウェアで選択可能) |
| 入力範囲 | ±10V、0～10V、0～20mA、4～20mA (焼損検知) |
| 精度 | ±0.1% FSR @ 25℃ ±0.3% FSR @ -10および60℃ ±0.5% FSR @ -30および70℃ |
| サンプリングレート | 全チャネル：400サンプル/秒 チャネル毎：100サンプル/秒 |
| 入力インピーダンス | 1MΩ (min.) |
| 電流入力用内蔵レジスタ | 120Ω |
| デジタル入力 | |
| センサタイプ | ウェットコンタクト (NPN/PNP)・ドライコンタクト |
| 入力リーク電流 | < 1mA (@ 30VDC) |
| I/Oモード | DIまたはイベントカウンタ |
| ドライコンタクト | オン：GNDに短絡 オフ：オープン |
| ウェットコンタクト (DI～COM) | オン：10～30VDC オフ：0～3VDC |
| コモンタイプ | 8ポイント/COM |
| カウンタ周波数 | 2.5kHz |
| デジタルフィルタリング間隔 | ソフトウェアにより設定可能 |
| デジタル出力 | |
| タイプ | Sink |
| I/Oモード | DOまたはパルス出力 |
| パルス出力周波数 | 5kHz |
| 過電圧保護 | 45VDC |
| 過電流保護 | 1.5A/チャネル @ 25℃ |
| 過温度シャットダウン | 175℃ (min.) |
| 電流規格 | 500mA/チャネル @ 25℃ |
| WLANインターフェース | |
| 規格 | IEEE 802.11b/g IEEE 802.11i ワイヤレスセキュリティ |
| スペクトラム拡散変調 (typical) | DSSS：DBPSK, DQPSK, CCK OFDM：BPSK, QPSK, 16QAM, 64QAM 802.11b：CCK @ 11/5.5Mbps, DQPSK @ 2Mbps, DBPSK @ 11Mbps 802.11g：64QAM @ 54/48Mbps, 16QAM @ 36/24Mbps, QPSK @ 18/12Mbps, BPSK @ 9/6Mbps |
| 運用チャネル (中央周波数) | US：2.412～2.462GHz (11チャネル) EU：2.412～2.472GHz (13チャネル) |
| セキュリティ | 64-bitおよび128-bit WEP暗号化 フルWPA/WPA2パーソナル |
| 送信レート | 802.11b：1, 2, 5.5, 11Mbps 802.11g：6, 9, 12, 18, 24, 36, 48, 54Mbps |
| TX送信出力 | 802.11b：Typ. 18± 1.5dBm @ 1～11Mbps 802.11g：Typ. 18± 1.5dBm @ 6～24Mbps, Typ. 17± 1.5dBm @ 36Mbps, Typ. 16± 1.5dBm @ 48Mbps, Typ. 16± 1.5dBm @ 54Mbps |
| RX感度 | 802.11b：-97dBm @ 1Mbps, -94dBm @ 2Mbps, -92dBm @ 5.5Mbps, -90dBm @ 11Mbps 802.11g：-88dBm @ 6～24Mbps, -85dBm @ 36Mbps, -75dBm @ 48Mbps, -70dBm @ 54Mbps |
| LAN | |
| イーサネット | 4スイッチ 10/100Mbps RJ45ポート ioLogik E1200ユニットのデイジーチェーン接続による高速ダウンストリーム通信用に最適化された1ポート |
最適化されたデイジーチェーンポートは、風力発電産業デバイスをサポートしておりません (ioLogik E1261W-T、E1261H-TまたはE1263H-T)。 | |
| 保護 | 1.5kV電磁アイソレーション |
| プロトコル | Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP |
| シリアル通信 | |
| シリアルポート | RJ45 3-in-1インターフェース×2 |
| プロトコル | Modbus/RTU (マスタ)、シリアルトンネルモード (クライアント/サーバー) |
| シリアルライン保護 | ≥ 8kV ESD (全信号) |
| ボーレート | 1200～115200bps |
| シリアル通信パラメーター | |
| パリティ | なし、奇数、偶数 |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| フロー制御 | なし, RTS/CTS |
| ボーレート | 1200～115200bps |
| プロトコル | Modbus/RTU |
| 電源 | |
| 電源入力 | 24VDCノーマル、12～48VDC |
| 消費電力 | ioLogik 2512-GPRS：420mA @ 24VDC ioLogik 2512-HSPA：460mA @ 24VDC ioLogik 2542-GPRS：500mA @ 24VDC ioLogik 2542-HSPA：540mA @ 24VDC |
| メカニカル | |
| 配線 | I/Oケーブルmax. 14AWG |
| マウンティング | DINレール、ウォールマウント |
| ストレージ | |
| 拡張スロット | 最大32GB microSD™ メモリカード (SDHC互換性) |
極端な温度で動作する環境では産業用グレードのワイド温度SDカードが必要。 | |
| 環境 | |
| 動作温度 | 標準モデル：-10～60℃ ワイド温度モデル： ioLogik 2500-WL1：-30～70℃ ioLogik 2500-GPRS/HSPA：-30～70℃ ioLogik 2500：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 最大2000m |
| 規格および認証 | |
| 安全 | UL 508, EN 60950-1, NCC |
| EMI | EN 55022; EN 61000-3-2; EN 61000-3-3; FCC Part 15, Subpart B, Class A |
| EMS | EN 55024, EN 61000-4-2, EN 61000-4-3,EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, EN 61000-6-2 |
| ラジオ | FCC Part 22H, FCC Part 24E,EN 301 489-1, EN 301 489-7, EN 301 511 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| グリーン製品 | RoHS, CRoHS, WEEE |
最新の認証状況については、Moxaのwebサイトをご覧ください。 | |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| ioLogik 2542-WL1 | ワイヤレスLAN リモートI/O Click&Go Plus AI×4 DI/O×12 動作温度：-10～60℃ |
|---|
