楽しい旅を実現する途切れのないワイヤレスコネクション

  • 2019.10.23
オンラインを保ち、充実した旅行の楽しみを提供

今日の鉄道旅客は、インターネットへの常時アクセスと列車内のインフォテインメントにより常に充実した旅行をむことを期待しています。しかし、鉄道運用事業者は、走行中にシームレスなデバイスコネクティビティとネットワークの信頼性を実現するために列車内の振動、衝撃、電気的ノイズの問題を克服する必要があります。

鉄道業界での500以上の導入経験のあるMoxaは、フルギガビットバックボーンをワイヤレスブロードバンドおよび4G LTEコネクティビティと統合して車内の乗客のために仕事やリラックスができるオンボードインターネットアクセスをサポートする鉄道ソリューションを専門化しています。

IRIS認定企業としてのMoxaのソリューションは、旅客が旅行中に接続を維持して楽しむことができるようにする幅広いネットワーキング製品を数多く提供しています。

ホワイトペーパー:旅客Wi-Fiネットワークの実装:5つの重要な検討事項

近年、情報および通信にモバイルデバイスを使用することにより乗客の電車移動についての期待が変化してきました。乗客は快適な旅行を期待するだけでなく、移動中の時間を有効的に利用するために鉄道車両内でのインターネットアクセスと作業能力をますます必要としています。 鉄道オペレータは、シンプルなインターネットへのアクセスだけでなく、列車内Wi-Fiネットワークを運用や乗客インフォテインメント・アプリケーションに活用できることを認識し始めています。また、デジタル接続された列車は、リアルタイムシステムステータスの報告や優れた情報の流れを可能にします。これらのサービスは、鉄道運用をより効率化、コスト削減、サービス品質の改善に結びつき顧客満足度を高めます。

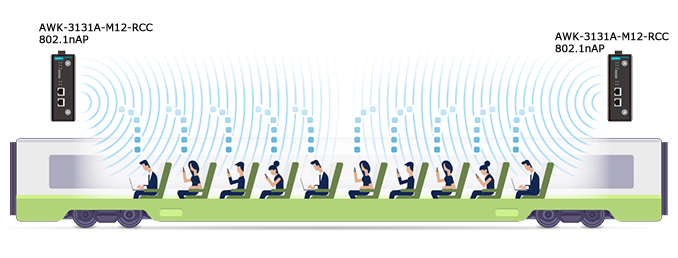

ブロードバンドWi-Fiアクセス

MoxaのAWK-3131A-M12-RCC 802.11nアクセスポイントは、乗客にオンボードワイヤレスインターネット、優れたマルチメディアエクスペリエンスの提供をするために2 Mbpsコネクションによりで最大60のデバイスコネクションをサポートします。

AWK-RCCシリーズは、アクセスポイントにアソシエートされているWi-Fiクライアント間の通信を無効にするパケットフィルタリングによるワイヤレスクライアントのアイソレーションをサポートします。これにより悪意のある目的で他のデバイスへのアクセスをする乗客に対する保護の追加レイヤを提供します。

信頼性の高いコネクティビティを確保するためにAWK-RCCシリーズWi-Fiアクセスポイントは、M12およびQMAコネクタを装備し走行中の列車の振動、衝撃、電気的ノイズに耐えるEN 50155規格の必須セクションに従って設計されています。

利点
  • 最大300 MbpsのコネクションスピードによるWi-Fiアクセス
  • アクセスポイントあたり最大60の同時デバイス接続
  • 防振コネクタ、デュアル電源入力、電源とアンテナ入力のデュアルアイソレーションによる保証された信頼性
フルギガビット列車バックボーン

より高い帯域幅により高速通信および多くの旅客サービスをサポートします。コンパクトなTN-G6512スイッチは、12ギガビットポート、8 PoE +の供給、フルギガビットのバックボーンインフラストラクチャを提供することでスペースが限られた車両環境に対するマルチメディアアプリケーションおよびPoE デバイスを容易に統合することを可能にします。

TN-G6512スイッチは、ミリ秒レベルの冗長性、振動、サージ、EMS に対する保護を提供するために EN 50155 規格に準拠して設計されており、列車のバックボーンオペレーションの可用性と信頼性を保証します。

利点
  • フルギガビットスピード
  • マウントが容易なコンパクトサイズ
  • PoE 受電デバイスのコネクションを簡素化する8ポート PoE スイッチ
  • 50ms未満のネットワークリカバリタイム
  • プッシュプル M12 コネクタとIP67保護等級のエンクロージャによる保証された信頼性
  • IEC 62443規格に基づくサイバーセキュリティ機能

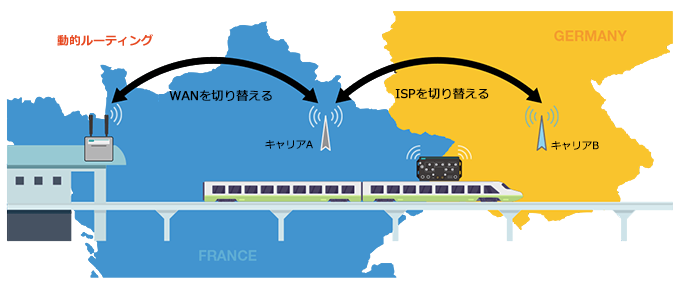

シームレスな列車と地上間通信

乗客は、列車と地上間通信のWi-Fiと4G LTE 経由のシームレスなコネクティビティのためにMoxaの8580/UC-8540ゲートウェイコンピュータにより提供されるGPSおよびダイナミックルーティングを含む信頼性の高いオンボード通信を利用して友人、家族、オフィスと連絡を取り合うためにノートPCやハンドヘルドデバイスを使用することができます。

MIRF 2.0 (Mobile Intelligent Routing Framework)ファームウェアに基づいて動的ルーティング機能を列車が異なる地域を通過する際にWAN、IPS、通信キャリア間のスイッチングを可能にします。

ネットワーク負荷の共有のためにどちらのコンピュータは、 VLANおよびVRRP をサポートします。また、VRRP は、冗長コネクティビティのためにマスター/バックアップルータのスイッチオーバーを可能にします。

利点
  • 多目的なインターネットコネクティビティのためにGPS、Wi-Fi、複数の4G LTE モジュールのビルトイン
  • 動的ルーティングを通したWAN コネクティビティの最適化
  • 各4G LTEモジュールのデュアルSIMサポートによりモジュール内の1つのSIMに障害が発生した場合のダウンタイムを防止
  • マウンティングを容易にするコンパクトかつシングルサイドのI/Oワイヤリング
  • 防振M12コネクタの採用により信頼性が向上
メディアサーバ

V2406A コンピュータは、オンデマンドエンターテイメントサービスのためのハイスピードダウンロードをサポートする鉄道業界向けに特別に設計されたメディアサーバです。

コンパクトかつ堅牢なコンピュータには、1 SATA コネクタ/スロット、2 CFastソケット、デュアルギガビットポートが搭載されているためオンボードインフォテイメントに必要なマルチメディアデータを大量に保存および送信します。

利点
  • マルチメディアストレージのための2 x HDD/SSD拡張スロット
  • 信頼性向上を保証する防振M12コネクタ
旅客満足度を高めるためのオンボードWi-Fiの改善

列車走行中のオンボードWi-Fiアクセスは、鉄道や地下鉄の鉄道事業者にとっての乗車人員数を高めるための鍵となります。乗客に対して十分な帯域幅を提供するための最大の課題の1つは、相互運用可能なネットワークインフラストラクチャを使用して既存の列車を改造することへの複雑さがあります。Moxaは、走行中の列車に搭載されたフルイーサネット通信を可能にするために400を超える鉄道での実証済み製品を提供しています。

システム要件
  • 安定したWi-Fiコネクティビティ
  • ハイスピードインターネットアクセスに十分な帯域幅
  • 日々の車間および車両編成の変更を処理するための簡素化されたネットワークメンテナンス
  • 様々な場所やIPサービスキャリアを通して簡単で柔軟性のある信頼できるルーティング
  • 信頼性の高いオペレーションを保証する耐久性のある機器と信頼性の高いネットワークコネクティビティ
  • 列車のスペースが限られた環境にフィットするコンパクトサイズ
Moxaのソリューション

多くの旅客Wi-Fiシステムは、ケースバイケースでの開発および特定の列車の状態や要件に合わせて設計されています。Moxaは、特定の製品とエンジニアリングサービスを提供することによりユーザのアプリケーション要件を満たすための豊富な経験を有しています。 Moxaの旅客Wi-Fiソリューションは、複数の冗長WANコネクション、フルギガビットバックボーン、ブロードバンドWi-Fiアクセスを提供することによりネットワークパフォーマンスを向上させます。様々な技術は、導入の複雑さを軽減しながらネットワークの信頼性、可用性、容易なオペレーションおよびメンテナンスを実現することができます。

何故Moxaが必要
■ 列車から地上へのシームレスな通信
WAN、ISP、および鉄道車両と地上システム間でサービスキャリアをシームレスに切り替えるために、MoxaのUC-8580 / UC-8540コンピュータには、WLANとWWAN間のインテリジェントルーティングを可能にするMIRF(モバイルインテリジェントルーティングフレームワーク)テクノロジーが搭載されています。冗長ルーティングと負荷分散のためにVRRP割り当てを実行します。
■ 複数のWWANリンク
インターネット接続を強化するために、UC-8580コンピューターは、最大3つのセルラーモジュールと1つのWi-Fiモジュールに対応し、ワイヤレス接続を最適化します。
■ デュアルSIM冗長性
各セルラーモデムには、アクティブSIMと、セルラー冗長性のためのバックアップSIMスロットがあります。
■ フルギガビットバックボーン
各TN-G6512スイッチには12個のギガビットポートがあり、より多くのシステムとサービスを接続できます。さらに、フルギガビットの帯域幅は、オンボードメディアサーバーからのHDムービーとミュージックビデオのストリーミングに適していて、旅行中の乗客の快適性を高めます。
■ 車両間ネットワークの冗長性
TN-G6512シリーズスイッチは、列車が構成されている場合に冗長ネットワークの簡単なメンテナンスをサポートするダイナミックリングカップリング(DRC)テクノロジを備えています。
■ ブロードバンドWi-Fiアクセス
AWK-RCCシリーズ802.11n AP /ブリッジ/クライアントデバイスは、最大60台の接続デバイスに同時にインターネットアクセスを提供するように最適化されています。
■ EN 50155規格に基づいた信頼性の高い設計
動作効率を高めるため、Moxaのレール固有のソリューションは、動作温度、電源入力電圧、サージ、ESD、および振動保護をカバーするEN 50155規格の必須セクションに準拠しています。
■ カスタマイズされた機能
Moxaは、特定の顧客要件を満たす業界認定のハードウェアおよびソフトウェアを提供します。例には、プッシュプルM12およびQMAコネクタ、ルーティングインテリジェンス、独自の鉄道アプリケーション向けにカスタム構築されたファイアウォールソリューションが含まれます。
推奨製品
Wi-Fiアクセスポイント
AWK-3131A-M12-RCCシリーズ
産業用IEEE 802.11a/b/g/nワイヤレスAP/ブリッジ/クライアント
  • 鉄道車両間通信用に特別に設計
  • 802.11nデータ転送スピード最大300 Mbps
  • 最大60の同時コネクション
  • M12およびQMA防振コネクタ
  • EN 50155規格の必須セクション準拠
  • デュアル電源入力
  • 電源入力とアンテナのアイソレーション
ギガビットスイッチ
TN-G6512シリーズ(近日公開予定)
EN 50155 12ポートフルギガビットスイッチ、最大8ポートPoE/PoE +サポート
  • 12ギガビットポート、そのうち8ポートPoE+供給
  • 50ms未満のギガビットリカバリタイム
  • 24~110 VDCのワイド電源範囲の絶縁電源
  • EN 50155必須テスト項目に準拠
  • -40〜70℃の動作温度範囲
  • IP67保護等級の堅牢なケーシング
モバイルゲートウェイコンピュータ
UC-8580/UC-8540シリーズ
移動体と地上間のUC-8580コンピューティングプラットフォーム、複数WWANポートサポート
  • Wi-Fi、4G LTE、GPSをサポート
  • より広い帯域幅と冗長性を実現するビルトインデュアルSIMシングルモデムモジュール
  • IEEE 802.11a/b/g/n/acワイヤレスLANサポート
  • インテリジェントモバイルルーティングとアプリケーション展開が容易なMIRF 2.0
  • インストレーションとメンテナンスが容易なシングルサイドI/Oワイヤリング
  • ビークルアプリケーションに適した電源イグニッション機能を備えたアイソレーションされたDC 24〜110V電源入力
  • EN 50155 Tx(-40〜70℃)動作温度範囲
  • EN 50155規格の必須セクションに準拠
マルチメディアサーバ
V2406シリーズ
コンパクト、ファンレス、防振鉄道コンピュータ
  • デュアル独立DVI-Iディスプレイ
  • 2ポートギガビット、M12 Xコーディングコネクタ
  • ストレージ拡張用1 SATAコネクタおよび2 CFastソケット
  • M12 A-coded電源コネクタ
  • EN 50155規格の必須セクション準拠
  • すぐに使えるWindows Embedded Standard 7またはLinux Debian 7
  • -40〜70℃動作温度範囲
  • SNMPベースのシステムコンフィギュレーション、コントロール、およびモニタリングサポート
