Ethernet-APLとは？ プロセスオートメーション業界に革命を起こす新しい技術 NEW

Ethernet-APLとは？

Ethernet-APL（Advanced Physical Layer）は、IEEE 802.3cg 10BASE-T1L規格に基づくSPE（シングルペアイーサネット）向けの高度な物理層技術です。フィールドプロセスオートメーションや防爆エリア（危険場所）での使用に求められる厳格な要件を満たすよう設計されています。Ethernet-APLは、データと電源の両方を単一の接続で伝送することを可能にし、ネットワーク構成を簡素化するとともに、より効率的でコスト効率の高い設置を実現します。また、Ethernet-APLは最大1,000メートルの距離で10 Mbit/sの全二重通信を提供します。これらの特長により、Ethernet-APLは拡張性のある信頼性の高い産業用ネットワークの構築に最適であり、フィールドレベルの機器におけるイーサネット利用の可能性を革新します。

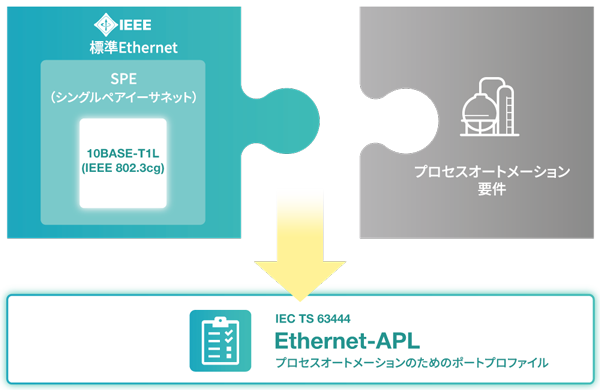

Ethernet-APLとシングルペアイーサネットの違いは何か？

Ethernet-APLはIEC TS 63444:2023で規定された産業別プロファイルであり、石油・ガス、化学、医薬品を含む各産業のプロセスオートメーションにおける特定の要件を満たすためIEEE 802.3cg 10BASE-T1Lシングルペアイーサネット（SPE）規格が拡張されたものです。この技術は、以下の主要特性を活用することで、イーサネットによるフィールド機器と産業用ネットワークのシームレスな統合を実現します。

• 標準化された電力供給：あらかじめ定義された電力クラスに基づき、単一のツイストペアケーブルで電力とデータを同時伝送します。
• 防爆保護：危険区域での使用展開に対応する組み込み型の安全対策を備え、本質安全（CID2 Zone 0/1）および非本質安全（CID2 Zone 2）のどちらのアプリケーションにも対応します。
• 効率的な現場接続性：信頼性の高い現場設置を実現するために、電気的パラメーター、トポロジールール、ポート分類、デバイスの役割を詳細に規定しています。

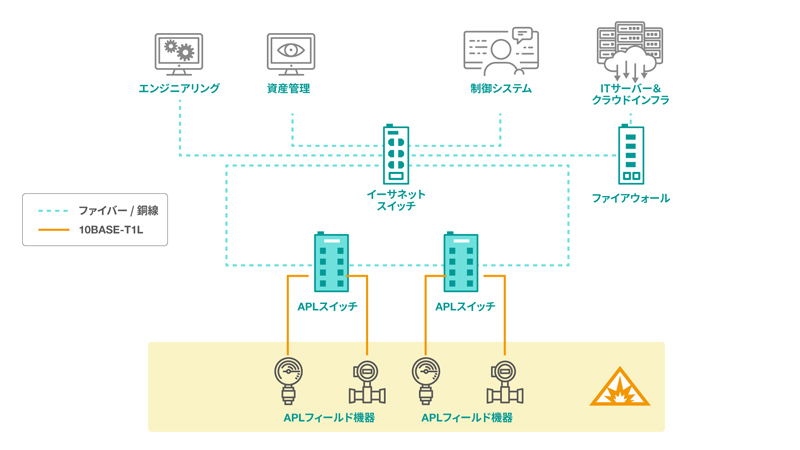

Ethernet-APLはどのように産業を革新しているのか？

Ethernet-APLは標準イーサネットを現場レベルへ拡張し、堅牢で信頼性の高いデジタル通信を提供し、運用効率を飛躍的に向上させます。本技術は防爆保護および重要な安全機能を備え、危険環境での利用に最適化されています。APL対応のネットワーク機器とフィールド機器を活用することで、産業界はプロセスのシームレスな統合と最適化を実現し、現場プロセスプラントにおける生産性と安全性を大幅に高めます。Ethernet-APLは単なるアップグレードではなく、よりスマートで安全な産業オペレーションを構築するための画期的な技術です。

Ethernet-APLアプリケーション

プロセスオートメーションは、石油・ガス、鉱業、化学産業など、複雑な運用と厳しい環境下で堅牢かつ高信頼性の高性能ネットワーキングソリューションを必要とする産業において極めて重要です。Ethernet-APLは、これらの産業固有のニーズに応じた多数の利点を提供します。以下は、これらの分野のプロセスオートメーションがEthernet-APLから得られる主な利点の一部です。

要件

• 過酷かつ危険な運用環境において24時間365日の連続稼働を保証する堅牢な信頼性
• 大規模かつ遠隔地での設置を可能にする能力
• リアルタイム監視および制御機能の必要性

Ethernet-APLの利点：

• 防爆保護：Ethernet-APLは、石油・ガス、鉱業、化学産業における爆発性環境下での安全な運用を保証するよう設計されています。
• 長距離接続：最大1,000メートルのケーブル長により、Ethernet-APLは分散した産業用フィールドデバイスを長距離にわたり接続可能です。
• リアルタイム通信：最大10Mbit/sのデータ転送速度を持つEthernet-APLは、他のフィールド通信プロトコルよりも精緻なデータ取得と制御を実現し、意思決定や運用効率を向上させます。

Ethernet-APLに関するよくある質問（FAQ）

Ethernet-APLは、過酷な環境下において長距離でも信頼性の高い高速データ通信を実現し、産業通信に革命をもたらしています。このFAQセクションでは、Ethernet-APLに関する代表的な質問にお答えします。

Ethernet-APLを使用するには、特定のデバイスが必要ですか？

Ethernet-APLは独自の特性により、その技術的利点を活用するために互換性のある機器が必要です。例えば、センサーやアクチュエータなどのAPLフィールド機器、ネットワーク通信に用いられるAPLスイッチなどが該当します。APL対応機器は、ゲートウェイやコンポーネント間のフィールドバリアなど追加の機能特化型機器を不要にし、ネットワークインフラストラクチャを簡素化します。

Ethernet-APLと4〜20mA技術の違いは何ですか？

従来の4〜20mA技術は、低速なデータ伝送速度とポイントツーポイント配線の制約が特徴です。これに対しEthernet-APLは、高速データレート、柔軟なネットワークアーキテクチャ、および既存のITネットワークとのシームレスな統合を提供します。これらの利点により、Ethernet-APLはリアルタイム制御、高度な解析、多様な機器やシステム間の相互運用性を必要とする現代の産業用アプリケーションに最適です。

Ethernet-APLと既存のフィールドバスの違いは何ですか？

従来のフィールドバスはフィールドレベルでのデジタル通信を可能にしますが、高い複雑性、低速なデータ伝送速度、拡張性の制限、互換性の問題により、広範な採用を妨げることが多いです。これに対して、Ethernet-APLは標準イーサネットプロトコルを活用し、より高速なデータ伝送と最適化されたプロトコル互換性により統合を簡素化します。この技術革新により、フィールドレベルの運用が近代化され、接続の簡素化と全体的な性能向上が実現します。

Ethernet-APLは既存の産業用イーサネットプロトコルとの互換性をどのように確保していますか？

Ethernet-APLはプロトコルに依存しない物理層であり、PROFINET、EtherNet/IP、HART-IP、OPC UAなどの各種産業用イーサネットプロトコルの運用基盤として汎用性を提供します。Ethernet-APL自体はアプリケーション層の互換性を提供しませんが、規格団体による取り組みにより、これらのプロトコルがAPL技術を最大限に活用できるよう適応が進行しています。これにより、Ethernet-APLはプロセスオートメーション向けに相互運用性の高い高性能通信を構築するためのプラットフォームとなります。

最新のシングルペア・イーサネット関連リソース

ホワイトペーパー

TSN、SPE、Ethernet-APLといった革新的な技術が、多様な産業分野における生産性、効率性、イノベーションを推進しているのかをご覧ください。

ホワイトペーパーはこちら

動画

RealParsとの最新のコラボレーションでは、TSN、SPE、Ethernet-APLが現代の製造業における産業用ネットワークをいかに革新しているかをご紹介します。

動画(YouTubeサイト)

産業エコシステムの推進

Moxaは、The Open GroupのOpen Process Automation™フォーラムに貢献できることを誇りに思い、産業オートメーションの未来を形作るという当社の取り組みをさらに強化してまいります。業界のリーダー企業と連携し、Ethernet-APLをはじめとする、オープンでベンダー中立な技術標準および高度な接続性を推進しています。当社の目標は、産業オートメーションおよびプロセスオートメーションにおける相互運用性とイノベーションを促進することです。

詳細はこちら（Moxaサイト）
