UC-7110-T

この製品は販売を終了いたしました。
【後継機種】 UC-2100シリーズ

UC-7110-T

メーカ
Moxa
商品コード
UC-7110-T
ダウンロード
  • RoHS指令準拠
  • CE
  • FCC
  • CRoHS
  • WEEE
  • UL
  • TUV_Half
  • Linux OS

ミニRISCベースReady-to-Runエンベデッド・コンピュータ、2シリアルポート、デュアルLAN、SD、ワイド動作温度モデル

UC-7110-TはRISCベースのコミュニケーションプラットホームで、エンベデッドアプリケーションには最適です。UC-7110-Tシリーズは、2ポートの RS-232C/422/485シリアルポート、デュアル10/100Mbpsイーサネットポート、ビルドインμClinux オペレーティングシステムの機能を搭載しています。UC-7110-Tシリーズにより、ソフトウェアプログラムは既存のオープンソースコードを使用でき、短時間で特殊目的のアプリケーションプログラムが開発できます。

アプリケーション

  • プロトコル変換
  • リモートアクセス
  • イベントハンドリング
  • ポートバッファリング

ターゲットマーケット

  • 工業用オートメーション
  • ビルディングオートメーション
  • 輸送/交通オートメーション
  • SCADAシステム
  • メディカルオートメーション
  • エネルギーオートメーション
  • カスタマイズ･アプリケーション用Linuxベースオープンプラットフォーム・ミニコントローラ
  • 32ビットARM9 RISCマイクロコントローラ(Samsung S3C2500)
  • 16MB RAM(約12ＭBユーザプログラムスペース)
  • 8MBフラッシュROM(約4MBユーザプログラムスペース)
  • オートセンシング10/100Mbpsイーサネットx 2
  • ソフトウェアセレクタブルRS-232C/422/485ポートx 2
  • RS-485用ADDC™（Automatic　Data　Direction　Contorol)
  • ビルドインRTC、ブザー
  • ビルドインμClinux　(V2.4.22)
  • 標準TCP/IPプロトコル・スタックサポート
  • Multi-thread環境用Pthreadサポート
  • GNC GCCクロスコンパイラ
  • -40℃から75℃のワイド動作温度モデル
ハードウェア仕様
システム
CPUMoxa ART ARM9 32-bit 192 MHz processor
OSμClinux, Linux
DRAM16 MB/32 MB (Plus version) オンボード(12 MBユーザプログラマブルスペース)
Flash8 MB/16 MB (Plus version) オンボード (4 MB ユーザプログラマブルスペース)
ストレージ拡張SD socket x 1 (UC-7112/UC-7112 Plusのみ)
LANインターフェース
LAN10/100 Mbps x 2, RJ45
磁気絶縁保護1.5 KV 搭載
シリアルインターフェース
シリアルポートRS-232/422/485, ソフトウェア選択可
ポート数2
コネクタDB9(M)
シリアルラインプロテクション15 KV ESDサージ保護(全信号)
コンソールポートRS-232, 3-線 (TxD, RxD, GND), ピンヘッダ
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, 奇数, 偶数, スペース, マーク
フローコントロールRTS/CTS, XON/XOFF,
RS-485制御用ADDC™ (automatic data direction control)
ボーレート50 bps~921.6 Kbps, 非標準通信速度もサポート
シリアル信号
RS-232TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422TxD+, TxD-, RxD+, RxD-, GND
4線式RS-485TxD+, TxD-, RxD+, RxD-, GND
2線式RS-485Data+, Data-, GND
LED
システムOS Ready x 1
LAN10M/Link x 2, 100M/Link x 2 (on connector)
シリアルTxD x 2, RxD x 2
メカニカル
ケースアルミニウム(1 mm)
寸法77 x 111 x 26mm
重量190 g
取付DINレール, ウォールマウント
環境
稼動時温度-40～75℃
動作湿度5～95% RH
保管時温度-40～85℃
電源
入力電圧12～48 VDC
消費電力340 mA@12 VDC, 4.5W
認証
安全UL/cUL (UL60950-1, CSA C22.2 No. 60950-1-03), TÜV (EN60950-1)
EMCCE (EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024), FCC (Part 15 Subpart B, CISPR 22 Class A)
保証
保証期間5年
詳細Moxa社　製品保証方針
ソフトウェア仕様
μClinux
Kernelバージョン2.6.19
プロトコルスタックTCP, UDP, IPv4, SNMP V1/V2c, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE
ファイルシステムJFFS2 (オンボードフラッシュ)
システムユーティリティmsh, busybox, tinylogin, telnet, ftp
サポーティングサービス & Daemons telnetd: Telnet Server daemon
ftpd: FTP server daemon
Boa: Web server daemon
pppd: dial in/out over serial port daemon & PPPoE
snmpd: snmpd agent daemon
inetd: TCP server manager program
アプリケーション開発環境 Moxa Linux APIライブラリ
Linux Tool Chain: Arm-elf-gcc: C/C++ PCクロスコンパイラ
μClibc: POSIX標準ライブラリ
Linux
Kernelバージョン2.6.9
プロトコルスタックTCP, UDP, IPv4, SNMP V1/V3, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSH 1.0/ 2.0, SSL, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE
ファイルシステムJFFS2 (オンボードフラッシュ)
システムユーティリティbash, busybo, tinylogin, telnet, ftp, scp
サポーティングサービス & Daemons telnetd: Telnet Server daemon
ftpd: FTP server daemon
sshd: Secure shell server
Apache: Web server daemon, supports PHP and XML
OpenVPN: Virtual private network service manager
iptables: Firewall service manager
pppd: dial in/out over serial port daemon & PPPoE
snmpd: snmpd agent daemon
inetd: TCP server manager program
アプリケーション開発環境 Moxa Linux APIライブラリ
Linux Tool Chain: Gcc, Glibc, GDB

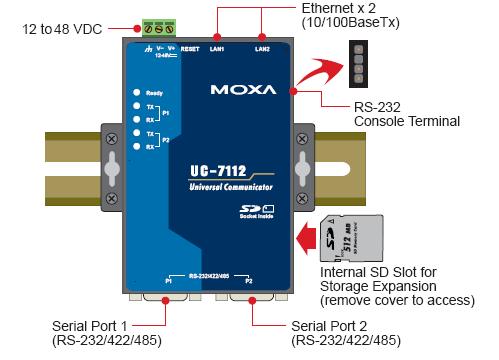

概観

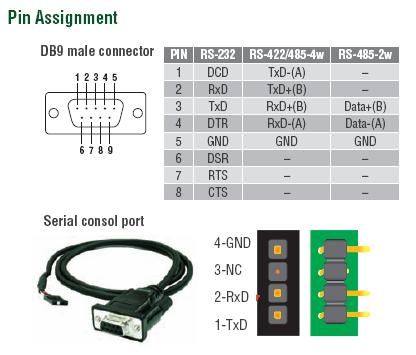

PINアサインメント

サイズ （単位 = mm）

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

UC-7110-T-LX ミニRISCベースReady-to-Runエンベデッドコンピュータ, 2シリアルポート, デュアルイーサネット, μClinux OS, ワイド動作温度モデル (-40～75℃) こちらよりお問い合わせください
UC-7110-LX ミニRISCベースReady-to-Runエンベデッドコンピュータ, 2シリアルポート, デュアルLAN, μClinux OS, 標準動作温度モデル (-10～60℃)
UC-7112-LX ミニRISCベースReady-to-Runエンベデッドコンピュータ, 2シリアルポート, デュアルLAN、SD, μClinux OS, 標準動作温度モデル (-10～60℃)
UC-7112-LX Plus ミニRISCベースReady-to-Runエンベデッドコンピュータ, 2シリアルポート, デュアルLAN、Linux OS, 標準動作温度モデル (-10～60℃)
