VE2812R
ビデオ分配器用レシーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- HDMI解像度（延長距離）
ー各カテゴリケーブル使用時の最大延長距離は4K@70m（Cat 5e/6）/ 100m（Cat 6a） 1080p@100m（Cat 5e/6/6a）
ーCat5e/6ケーブルを使用してHDBaseTロングリーチモードを有効にした場合：最大1080p（150m） - HDMI（3D、Deep Color、4K)、HDCP 2.2準拠
- オーディオEDID切替対応（2chステレオ、5.1chサラウンドサウンド、自動）
- オーディオ・ディエンベデッド対応 - HDMI信号からオーディオを抽出し、別系統のオーディオ（HDMI、同軸S/PDIF、ステレオオーディオ）として出力
- RS-232Cシリアル通信切替機能 - システム要件に合わせてコマンドモードまたはバイパスモードに切替可能
- 双方向性IRチャンネル対応（但し、IR通信は一度に付き1方向のみ対応）
- ファームウェアアップグレード対応
- 8KV/15KV ESD保護
- プラグアンドプレイ対応
- 製品型番：VE-RMK1Uを使用し、ラックマウント可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
VE2812Rは、オーディオ・ディエンベデッド機能に対応した高品質なHDMI HDBaseTレシーバーです。HDBaseTテクノロジーを搭載したVE2812Rは1本のカテゴリケーブルでHDMI信号を4K@70m（Cat 5e/6）/ 100m（Cat 6a） 1080p@100m（Cat 5e/6/6a）延長します。また、HDBaseTロングリーチモードを有効にすると、解像度1080pのHDMI信号を最大で150m延長します。
VE2812Rのオーディオ・ディエンベデッド機能は、HDMI信号からオーディオ信号を抽出し、同軸S/PDIFまたはステレオオーディオに変換した上で、ディスプレイとは別のオーディオシステムに出力するものです。また、VE2812RはHDMI（3D、Deep Color、4K）およびHDCP 2.2に準拠しているため、高品質な非圧縮HDMI信号を安定して伝送できるのが特長です。
VE2812Rは、ATEN製HDMI & VGA ツイストペアケーブルトランスミッター（4K対応） VE2812Tとの併用を推奨します。VE2812RはVE2812Tから出力されたIR/RS-232信号を処理可能で、ユーザーは入力ポート切替機能を使用すれば、RS-232Cコマンドモードを介してVE2812Tをリモートから制御することができます。このソリューションは、会議室やデジタル教育環境、または、高品質なビデオが求められる様々な環境への導入に適しています。
| ビデオ出力 | |
| インターフェース | HDMI Type-A メス×1（Black） |
|---|---|
| インピーダンス | 100 Ω |
| ビデオ | |
| 最大データ伝送速度 | 10.2Gbps（レーンあたり3.4Gbps） |
| 最大ピクセルクロック | 340 MHz |
| 規格準拠 | HDMI（3D、Deep Color、4K） HDCP互換 CEC |
| 最大解像度 | ※4K対応 4096×2160 / 3840×2160 @60Hz（4:2:0） 4096×2160 / 3840×2160 @30Hz（4:4:4） |
| 解像度/距離 | 最大4K@70m（Cat 5e/6）/ 100m（Cat 6a/ATEN 2L-2910 Cat6） 1080p@100m（Cat 5e/6/6a） |
| オーディオ | |
| 出力 | HDMI Type-A メス×1（Black） ステレオミニジャック メス×1（Green） SPDIF 同軸 メス×1（Orange） |
| コネクタ | |
| ユニット間 | RJ-45 メス×1 |
| 電源 | ロック式DC電源ジャック×1 |
| 制御 | |
| RS-232C | コネクター：3極着脱式ターミナルブロック×1 タイプ：DTE ボーレート：19200 データビット：8 ストップビット：1 パリティ：無 フロー制御：無 |
| IR | ステレオミニジャック メス×1（Black） |
| 消費電力 | |
| 消費電力 | DC5V:4.26W:20BTU |
| スイッチ | |
| HDMIミュート | スライドスイッチ×1（HDMIオーディオ ON/OFF） |
| オーディオEDIDセレクション | スライドスイッチ×1（オーディオ出力フォーマット選択：2ch / 5.1ch / 自動） |
| モード選択 | スライドスイッチ×1（RS-232Cバイパスまたはコマンドモード選択） |
| ロングリーチモードスイッチ | スライドスイッチ×1（ロングリーチモード ON/OFF） |
| ファームウェアアップグレード | スライドスイッチ×1（ファームウェアアップグレードモード ON/OFF） |
| 動作環境 | |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 0.45 kg ( 0.99 lb ) |
| ブラケット付サイズ(W×D×H) | 145.3×123×30mm |
| ブラケット無サイズ(W×D×H) | 136×101×29mm |

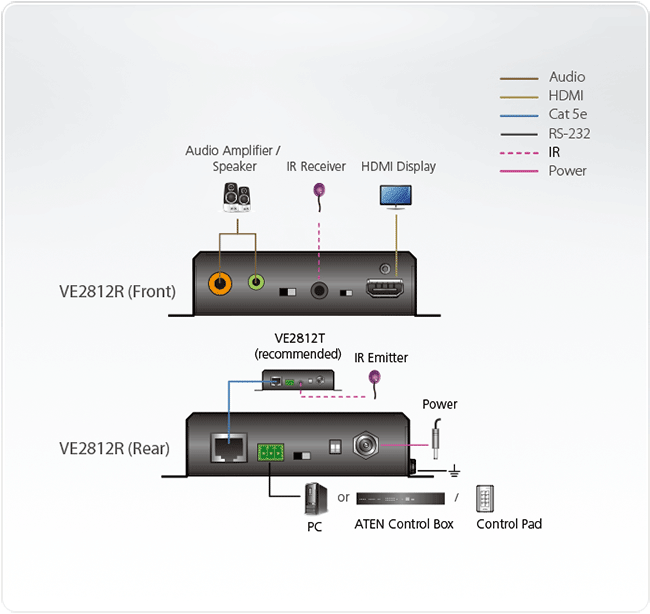

構成図
| VE2812R | HDMI HDBaseTレシーバー（4K、オーディオ・ディエンベデッド対応） |
|---|
