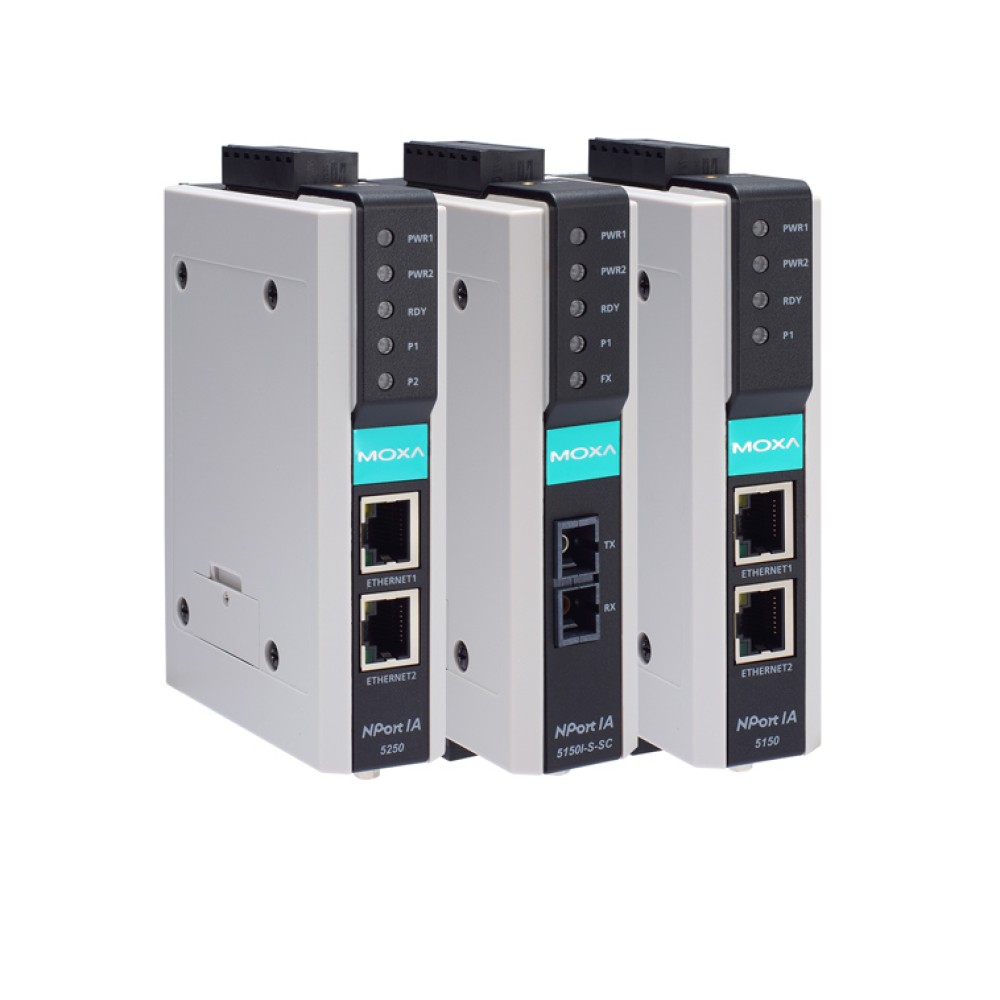

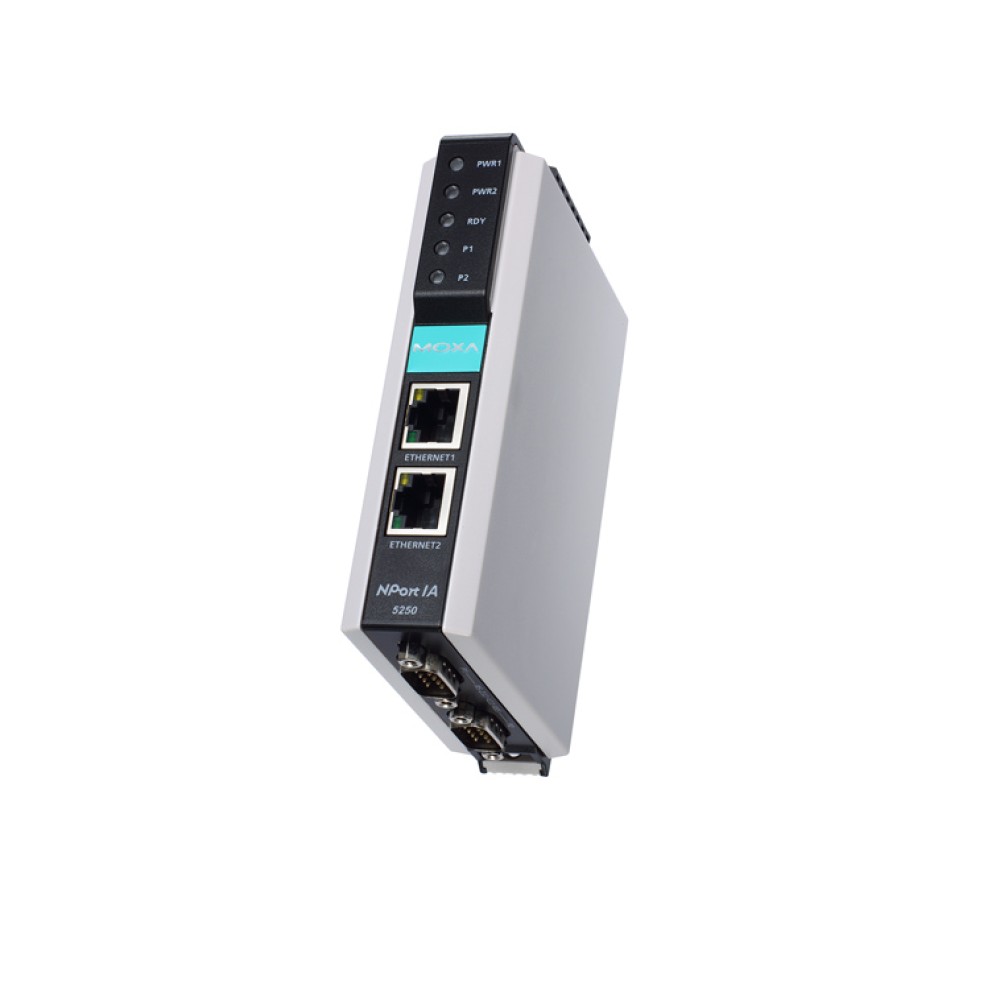

NPort IA-5250-T

産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー

主な製品特長

  • シリアルデバイスをイーサネットに接続
  • ソケットオペレーションモード:TCPサーバ/TCPクライアント/UDP
  • 2または4線式RS-485 ADDC®(自動データ方向制御)
  • DINレールまたは壁面取付
  • イーサネットカスケードポートの実装により接続が簡単(RJ-45)
  • 冗長デュアルDC電源入力
  • リレー出力およびEメールによる警報
  • 10/100BaseTX(RJ-45)または100BaseFX(SCコネクタ、シングル/マルチモード)
  • IP30保護筐体

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

NPort®IAデバイスサーバは、産業用オートメーションマーケットにおいて、簡単かつ信頼性の高いシリアル-イーサネット接続を提供します。NPort®IAデバイスサーバは、シリアルデバイスをイーサネットネットワークに接続することができ、また、ネットワークソフトウェアのコンパチビリティを保証するTCPサーバ、TCPクライアント、UDPモードを提供します。

NPort®IAデバイスサーバは、ディスプレイ、PLC、センサ、メータ、モータ、バーコードリーダなどのRS-232C/422/485シリアルデバイスをネットワークへ接続するための理想的な選択です。すべてのNPort®IAモデルは、コンパクトで、DINレール取付ができます。

イーサネットカスケードポートの実装により接続が簡単(RJ-45)

NPort®IAデバイスサーバは、簡単に接続ができる2ポートのイーサネットポートが装着されていますので、イーサネット標準のRJ-45ケーブルを使い、2台あるいはそれ以上のNPort IAデバイスサーバをカスケード接続することができます。このカスケードにより、各デバイスサーバをイーサネットスイッチに接続をすることを解消しました。

冗長電源入力

NPort®IA5000デバイスサーバには、2つの電源入力があり、一方の電源に不具合が発生した場合、あと1台の電源ソースがNPort®IAデバイスサーバの電源を自動的にバックアップ・サポートします。冗長電源入力は、デバイスサーバがノンストップで動作することを保証します。

リレー出力およびEメールによる警報

ビルトインリレー出力機能は、各イーサネットのリンクステータス、各電源入力のステータス、および、どの電源あるいはイーサネットリングが不具合かをWEBコンソールでチェックすることができます。また、NPort®IAは、異常を検知した時に警報を送ることができます。リレー出力およびEメールによる警報機能は、メンテナンスを行うエンジニアが緊急事態を迅速に処理するための価値あるツールです。

イーサネットインターフェース (NPort IA5150/5150I/5250)
ポート数2
イーサネット10/100Mbps, オートMDI/MDIX
コネクタ8ピン, RJ45
磁気アイソレーション保護1.5KV 内蔵
光ファイバインターフェース (-M-SC and -S-SC models)
  • シングルモードファイバトランシーバに接続する際、過剰な光パワーによるダメージを防止するためにアッテネータを使用することを推奨します。
  • 特定のファイバトランシーバの"標準距離":リンクバジェット(dB)>分散ペナルティ+トータルリンク損失(dB)
シリアルインターフェース
ポート数 NPort® IA5150 : 1
NPort® IA5250 : 2
シリアル規格RS-232C/422/485
コネクタ NPort IA5150: DB9オス(RS-232C) ,ターミナルブロック(RS-422/485)
NPort IA5250: DB9オス(RS-232C/422/485)
シリアルライン保護2 kV アイソレーション保護 (NPort IA5150I, NPort 5150I-M-SC, NPort 5150I-S-SC)
RS-485データ方向制御ADDC® (自動データ方向制御)
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティなし、偶数、奇数、スペース、マーク
フローコントロールRTS/CTS,DTR/DSR(RS-232C のみ), XON/XOFF
速度110 bps ~ 230.4 Kbps
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
4線式 RS-485Tx+, Tx-, Rx+, Rx-, GND
2線式 RS-485Data+, Data-, GND
ソフトウェア機能
ネットワークプロトコルICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP V1, HTTP, SMTP, SNTP, ARP
設定オプションWebコンソール, シリアルコンソール, Telnetコンソール, Windowsユーティリティ
Windows Real COMドライバWindows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 x86/x64, 2012 x64, Embedded CE 5.0/6.0, XP Embedded
Fixed TTYドライバSCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i
Linux Real TTYドライバLinux 2.4.x, 2.6.x, 3.x
メカニカル
筐体プラスチック, IP30保護
重さ NPort® IA5150 : 360 g
NPort® IA5250 : 380 g
サイズ29 × 89.2 × 118.5mm
環境
動作温度 標準モデル:0 ~ 55℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 75℃
動作湿度5 ~ 95% RH
電源
入力電圧12 ~ 48 VDC
消費電力 NPort IA5150: 238 mA @ 12 VDC
NPort IA5150I: 257 mA @ 12 VDC
NPort IA5250: 238 mA @ 12 VDC
NPort IA5150-S-SC: 328 mA @ 12 VDC
NPort IA5150I-S-SC: 333 mA @ 12 VDC
NPort IA5150-M-SC: 315 mA @ 12 VDC
NPort IA5150I-M-SC: 339 mA @ 12 VDC
規格と認証
安全UL 508, UL 60950-1
ハザードロケーションUL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2, IECEx Zone 2
EMICISPR 22, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
落下IEC 60068-2-32
振動IEC 60068-2-6
海上DNV
衝撃IEC 60068-2-27
信頼性
アラートツール内蔵ブザー および RTC(リアルタイムクロック)
自動リブートトリガ内蔵WDT (ウォッチドッグタイマ)
防水/防塵IP30
平均故障間隔 (MTBF)
時間 NPort IA5150シリーズ: 183,747 時間
NPort IA5150Iシリーズ: 195,614 時間
NPort IA5250シリーズ: 194,765 時間
規格NPort IA5150シリーズ/NPort IA5150Iシリーズ/NPort IA5250シリーズ: MIL-HDBK-217F
保証
保証期間5年
詳細Moxa社 製品保証方針

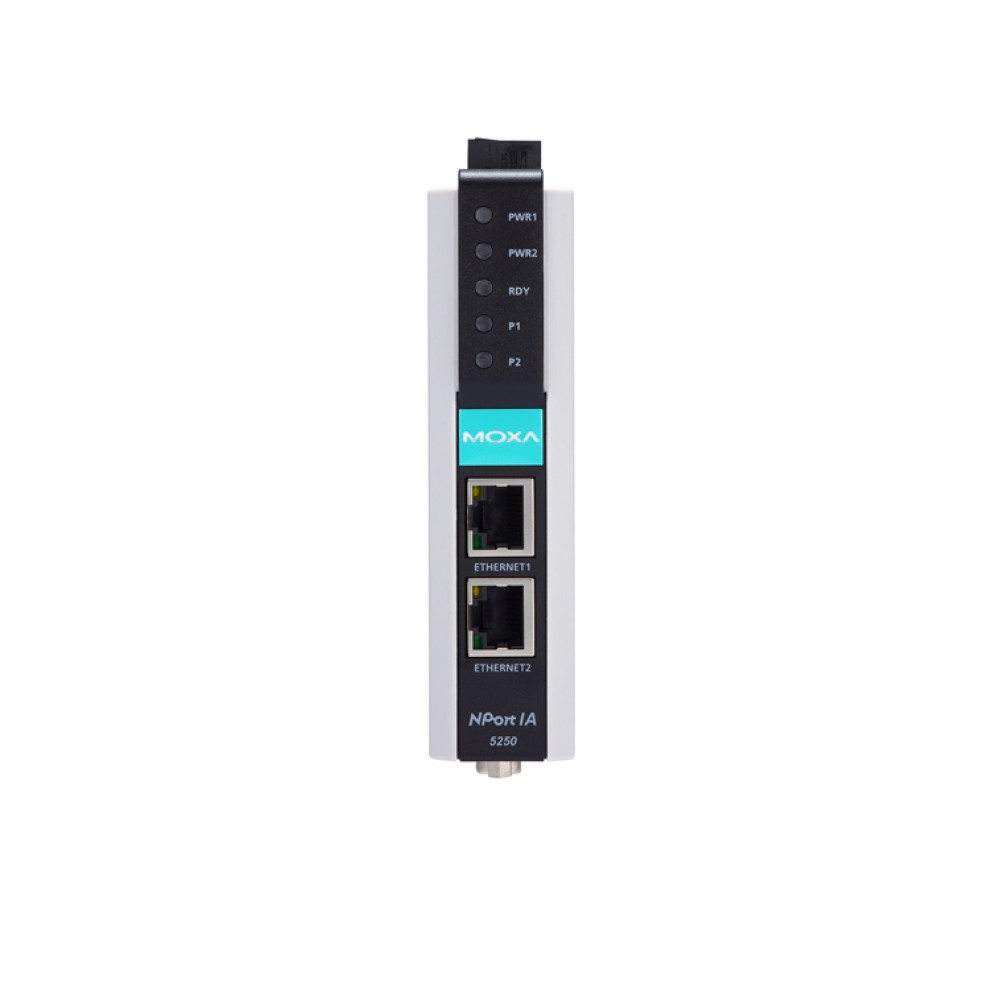

外観

外観図

サイズ

サイズ

PINアサインメント

詳細説明
NPort IA-5250-T産業オートメーション用 2ポート シリアルデバイスサーバ
RJ45
シリアルポート数:2
動作温度:-40~75℃

NPort IA5000シリーズ 製品一覧

NPort IA-5150 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150I 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150I-M-SC 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150I-M-SC-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150I-S-SC 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150I-S-SC-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150I-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150-M-SC 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150-M-SC-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150-M-ST 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150-M-ST-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150-S-SC 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150-S-SC-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5150-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5250 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5250I 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5250I-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
NPort IA-5250-T 産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

NPortシリーズにおいて、WEBコンソールにアクセスする際のパスワードは何ですか?

Moxa


初期パスワードは”moxa”となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.11.22

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

NPortをWindows OSで使用する際に以下の2種類のドライバがありますが違いは何ですか?”NPort administrator””NPort Windows Driver Manager”

Moxa


”NPort administrator”は、NPort 5000/Aシリーズ専用のツールです。 ”NPort Windows Driver Manager”は、NPort 5000/Aシリーズを含むすべてのMoxa製シリアルデバイスサーバでご利用いただけるドライバです。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.11

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

COMポート(D-sub)のコネクタ部にある螺子受け(六角螺子)のサイズはいくつですか?

Moxa


[#4-40]のインチネジとなります。
