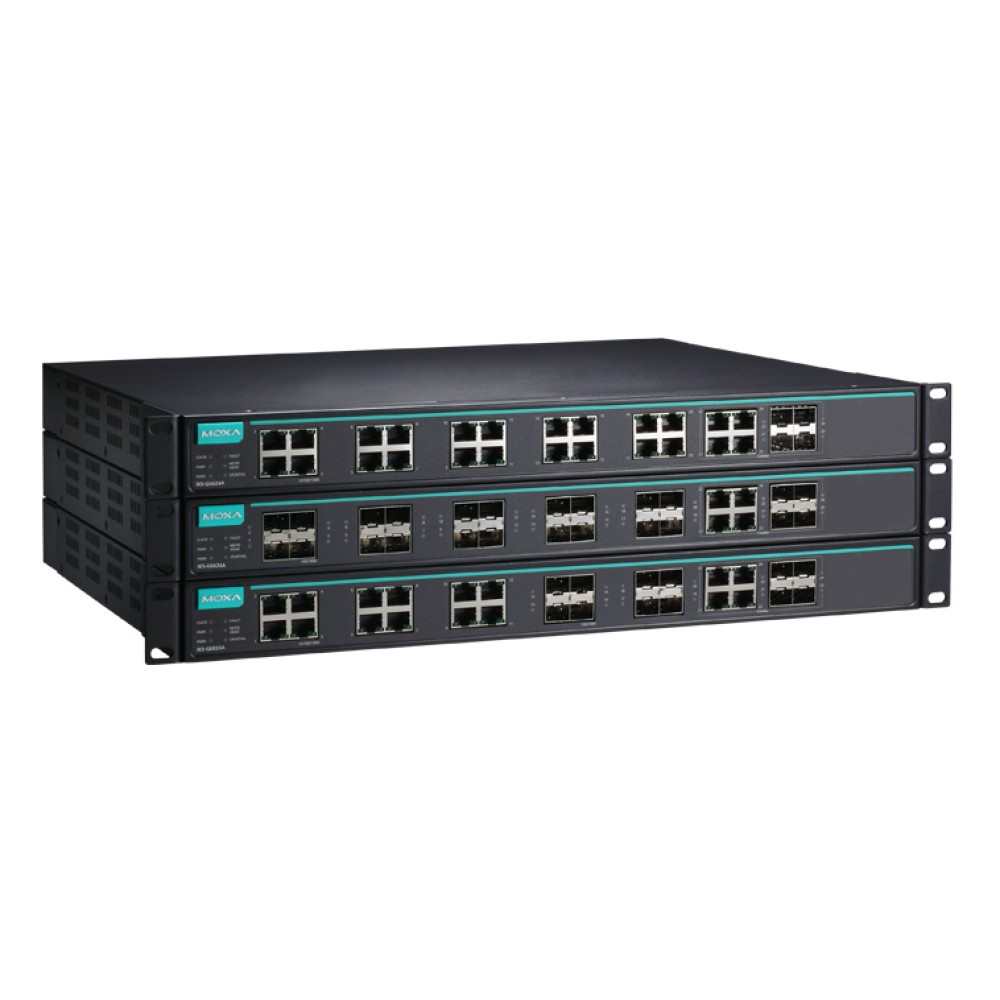

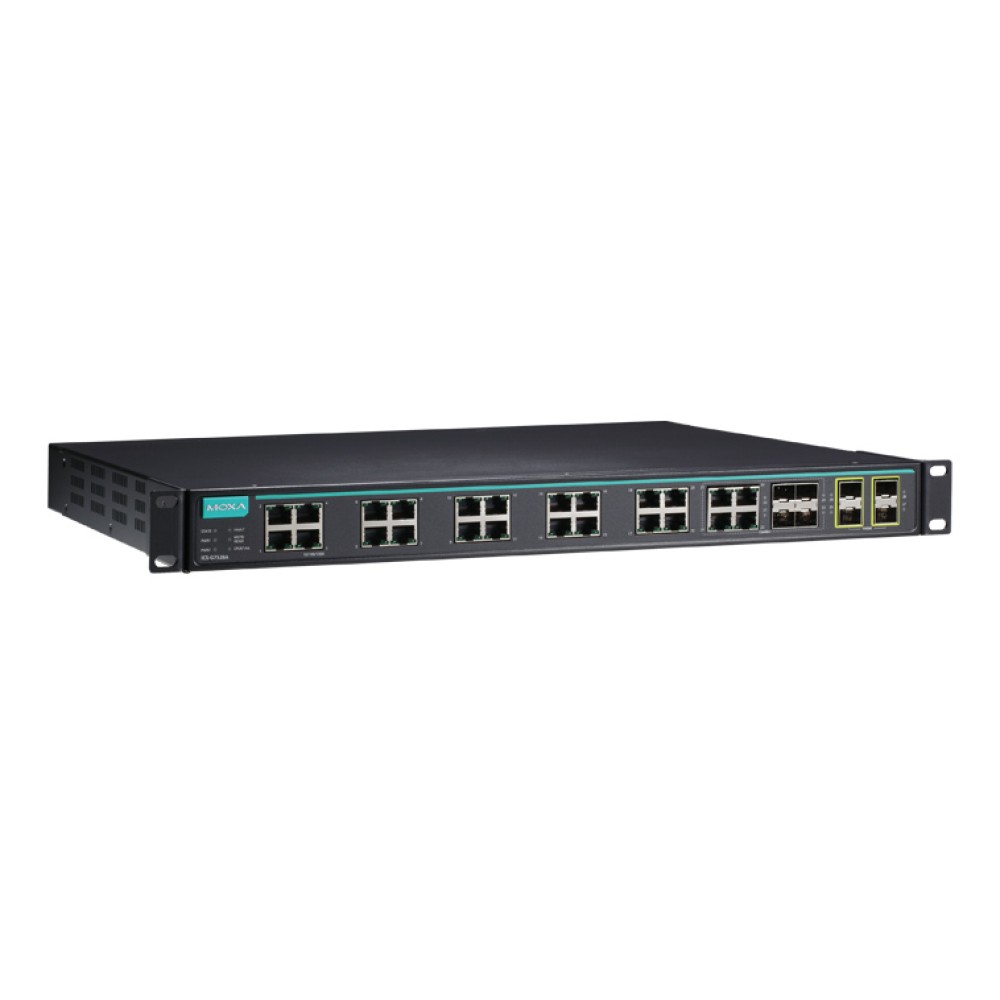

IKS-G6824A-20GSFP-4GTXSFP-HV-HV-T
24Gポートレイヤー3フルギガビットSFPスロット×20マネージドイーサネットスイッチ (ワイド温度モデル)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 複数のLANセグメントを相互接続するレイヤー3ルーティング
- 24個のギガビットイーサネットポート
- 最大24の光ファイバ接続（SFPスロット）
- ファンレス、-40～75℃の動作温度範囲 (-Tモデル)
- Turbo Ring と Turbo Chain (回復時間 < 20 ms、スイッチ250の場合) 、およびネットワーク冗長性のための STP/RSTP/MSTP
- ユニバーサル110/220 VAC電力範囲の絶縁冗長電源
- 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応
- V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
プロセスオートメーションやトランスポーテーションオートメーションの用途では、データ、音声、動画を組み合わせるため、高いパフォーマンスと高い信頼性が求められます。IKS-G6824Aシリーズは、24個のギガビットイーサネットポートを備え、レイヤー3ルーティング機能をサポートしており、ネットワーク全体にアプリケーションを簡単に展開できるため、大規模な産業用ネットワークに最適です。
IKS-G6824Aのフルギガビットの機能により、帯域幅が向上し、高いパフォーマンスを確保し、大量の動画、音声、データをネットワークをまたがってすばやく転送する機能を実現します。このスイッチは、Turbo Ring、Turbo Chain、RSTP/STPの冗長性技術をサポートし、ファンレスであり、絶縁冗長電源を完備していて、これによりネットワークバックボーンのシステムの信頼性と可用性を向上します。
その他の機能とメリット
- ネットワーク間でデータと情報を移動するレイヤー3スイッチング機能
- 主なマネージド機能をすばやく構成するためのコマンドラインインターフェース（CLI）
- Q-in-Qタギングで高度なVLAN機能をサポート
- 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
- デバイスの管理および監視用のEtherNet/IP、PROFINET、およびModbus TCPプロトコルをサポート
- マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
- ネットワーク計画を容易にするIEEE 802.1Q VLANとGVRPのプロトコル
- QoS（IEEE 802.1p/1QおよびTOS/DiffServ）
- 冗長なデュアルAC電源
- 最適な帯域幅利用のためのポートトランキング
- TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
- アクセス制御リスト（ACL）により、ネットワーク管理の柔軟性とセキュリティを向上
- 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
- プロアクティブで効率の高いネットワーク監視のためのRMON
- 予想外のネットワークステータスを防ぐ帯域幅管理
- 不正アクセスをブロックするためのMACアドレスによるポートロック機能
- オンラインデバッグ用のポートミラーリング
- メールとリレー出力を通じた例外検出による自動警告
- センサーとアラームをIPネットワークと統合するためのデジタル入力
| 入出力インターフェース | |
| アラーム接点チャネル | 電流容量2A @ 30 VDCのリレー出力 |
|---|---|
| デジタル入力チャネル | ステート1：+13 ～ +30 V ステート0：-30 ～ +1V 最大入力電流：8 mA |
| イーサネットインターフェース | |
| 100/1000BaseSFPポート | 20 |
| コンボポート (10/100/1000BaseT(X) または 100/1000BaseSFP+) | 4 |
| 規格 | IEEE 802.1D-2004 スパニングツリープロトコル用 IEEE 802.1p クラスオブサービス用 IEEE 802.1Q VLANタギング用 IEEE 802.1s マルチスパニングツリープロトコル IEEE 802.1w 高速スパニングツリープロトコル IEEE 802.1X 認証用 IEEE 802.3 10BaseT用 IEEE 802.3ab 1000BaseT(X)用 IEEE 802.3ad LACP付きポートトランク用 IEEE 802.3u 100BaseT(X) および 100BaseFX用 IEEE 802.3x フロー制御用 IEEE 802.3z 1000BaseSX/LX/LHX/ZX用 |
| イーサネットソフトウェア機能 | |
| 管理 | ARP,バックプレッシャーフロー制御, BOOTP,DDM, DHCP Option 66/67/82, DHCPサーバー/クライアント, フロー制御, IPv4, LLDP, ポートミラー, RARP,RMON, SCP, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP |
| フィルター | 802.1Q, BPDUフィルター, BPDU Guard, GMRP, GVRP, IGMP v1/v2/v3, QinQ VLAN |
| マルチキャストルーティング | DVMRP, PIM-DM, PIM-SM, PIM-SSM |
| 冗長性プロトコル | リンクアグリゲーション, MRP, MSTP, RSTP, Turbo Chain, Turbo Ring v1/v2, V-ON |
| ルーティング冗長性 | VRRP |
| セキュリティ | アクセス制御リスト, ブロードキャストストーム対策, HTTPS/SSL, MAB認証, Sticky MAC, NTP認証, ポートロック, RADIUS, SSH, TACACS+ |
| タイムマネジメント | NTPサーバー/クライアント, SNTP |
| ユニキャストルーティング | OSPF, RIPV1/V2, スタティックルート |
| 産業用プロトコル | EtherNet/IP, Modbus TCP, PROFINET |
| MIB | Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB |
| スイッチプロパティ | |
| DRAM | 128 MB |
| Flash | 16 MB |
| IGMPグループ数 | 4096 |
| ジャンボフレームサイズ | 9.6 KB |
| MACテーブルサイズ | 16 K |
| 最大VLAN数 | 256 |
| パケットバッファサイズ | 12 Mbits |
| VLAN ID範囲 | VID 1 ～ 4094 |
| 優先度キュー | 8 |
| USBインターフェース | |
| ストレージポート | USB Type A |
| シリアルインターフェース | |
| コンソールポート | USB-シリアルコンソール (Type Bコネクター) |
| 電源パラメーター | |
| 入力電圧 | 110 ～ 240 VAC 冗長デュアル入力 |
| 動作電圧 | 85 ～ 264 VAC |
| 入力電流 | 最大 0.66 A @ 110 VAC 最大 0.39 A @ 220 VAC |
| 消費電力 | 最大 37.83 W @ 110 最大 40.15 W @ 220 VAC |
| 過負荷電流保護機能 | 対応 |
| 逆極性保護 | 対応 |
| 筐体特性 | |
| IP定格 | IP30 |
| サイズ | 440 x 44 x 386.9mm |
| 重量 | 5100g |
| 取付方法 | ラックマウント |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 (パッケージ含む) | -40～75℃ |
| 周囲相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 62368-1, IEC 62368-1, UL 61010-2-201, EN 61010-2-201 |
| EMC | EN 55032/35, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 鉄道 | EN 50121-4 |
| 鉄道管制 | NEMA TS2 |
| 落下 | IEC 60068-2-32 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | 670,194時間 |
| 標準規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
構成図
| IKS-G6824A-20GSFP-4GTXSFP-HV-HV-T | レイヤー：3 コンボポート（10/100/1000BaseT(X) または 100/1000BaseSFP+）：4 100/1000Base SFPスロット：20 10/100/1000BaseT(X) ポート（RJ45コネクター）：0 動作温度範囲：-40 ～ 75℃ |
|---|
IKS-G6824Aシリーズ 製品一覧
| IKS-G6824A-4GTXSFP-HV-HV-T | 24Gポートレイヤー3フルギガビットマネージドイーサネットスイッチ (ワイド温度モデル) |
| IKS-G6824A-8GSFP-4GTXSFP-HV-HV | 24Gポートレイヤー3フルギガビットSFPスロット×8,マネージドイーサネットスイッチ |
| IKS-G6824A-8GSFP-4GTXSFP-HV-HV-T | 24Gポートレイヤー3フルギガビットSFPスロット×8,マネージドイーサネットスイッチ (ワイド温度モデル) |
| IKS-G6824A-4GTXSFP-HV-HV | 24Gポートレイヤー3フルギガビットマネージド・イーサネット・スイッチ |
| IKS-G6824A-20GSFP-4GTXSFP-HV-HV | 24Gポートレイヤー3フルギガビットSFPスロット×20,マネージドイーサネットスイッチ |
| IKS-G6824A-20GSFP-4GTXSFP-HV-HV-T | 24Gポートレイヤー3フルギガビットSFPスロット×20マネージドイーサネットスイッチ (ワイド温度モデル) |
