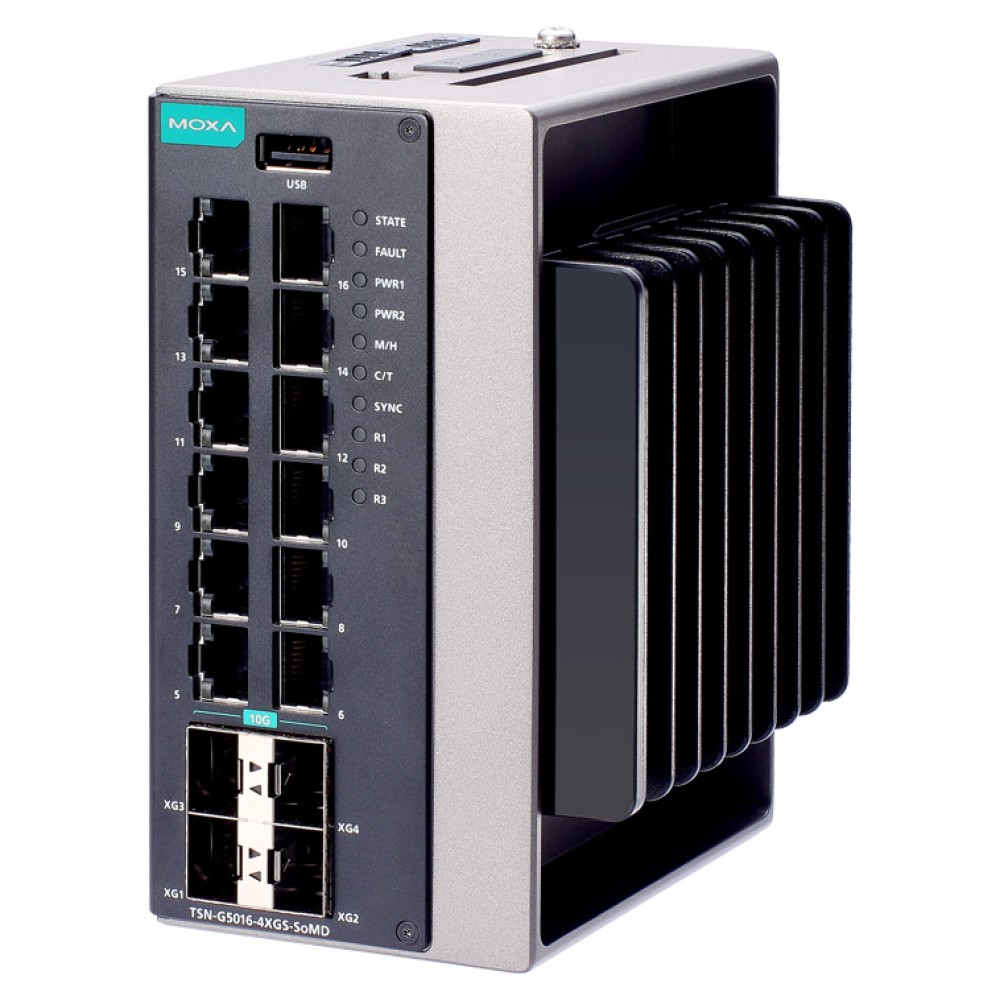

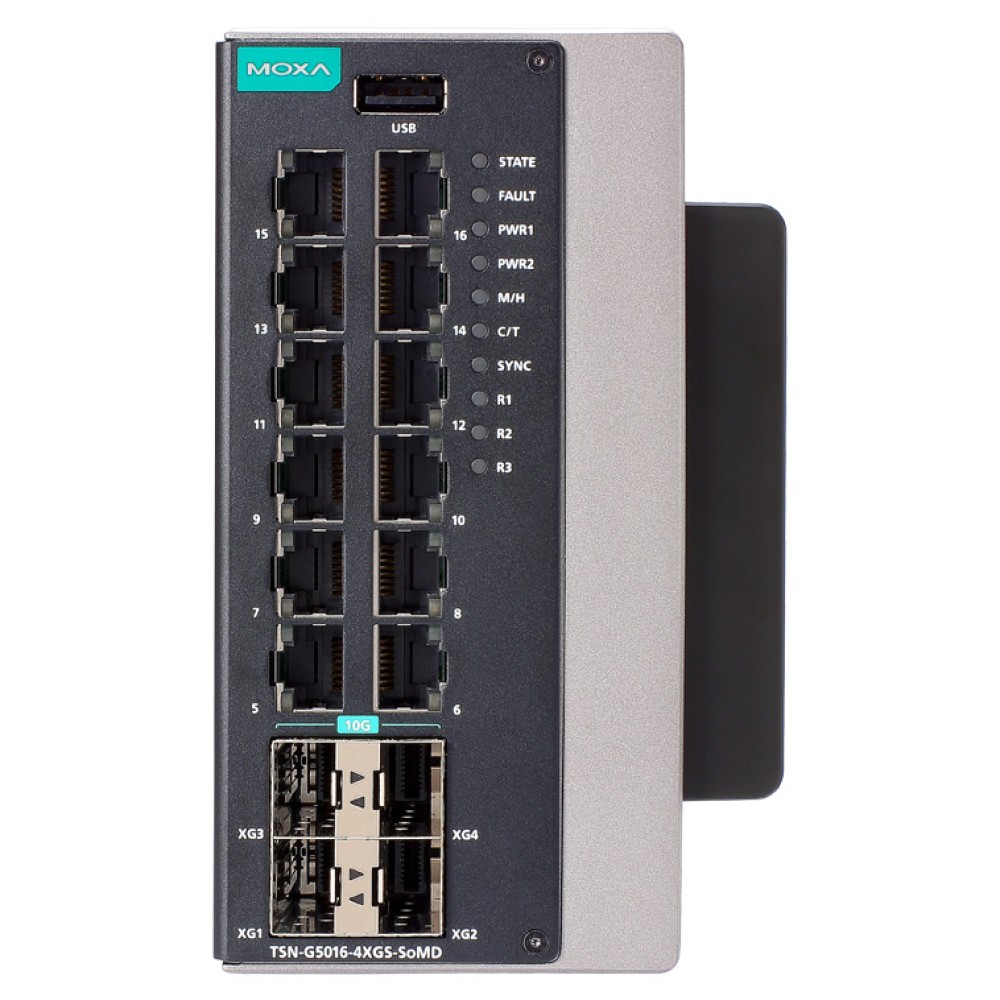

TSN-G5016-4XGS-SoMD-LV-T NEW

16ポート TSN対応マネージドイーサネットスイッチ,レイヤー2,1GbE×12,10GbE SFP+×4 (ワイド温度モデル)

主な製品特長

高帯域幅、低遅延通信を実現する10GbEイーサネットポートをサポート
コンパクトで柔軟なハウジング設計により、狭いスペースにも設置可能
WebベースのGUIにより、デバイスの設定および管理が容易
IP40保護等級のメタルハウジング
Time-Sensitive Networking (TSN) をサポート

FCC

カテゴリー

シリーズ

TSN-G5016シリーズ製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ

TSN-G5016シリーズは、現代の産業用ネットワークの要求に応え、Industry 4.0のビジョンを実現するために設計されています。最大4つの10GbEイーサネットポートを搭載したスイッチは、最新のスマートファクトリーなどに求められる高度な通信基準を満たし、製造業のデジタル化を支えるための高帯域幅かつ低遅延の通信を提供し、データ集約型アプリケーションや将来のネットワーク拡張に最適です。

TSN-G5016シリーズは、コンパクトで柔軟な設計により、狭いスペースにも容易に設置でき、耐久性に優れたIP40保護等級のメタルハウジングにより、過酷な産業環境においても信頼性の高いオペレーションを保証します。ユーザーフレンドリーなWebインターフェースの採用により、設定と管理が簡素化され、導入時間と運用上の複雑さを解消します。

標準イーサネットのTime-Sensitive Networking (TSN) を活用することで、TSN-G5016シリーズは、信頼性が高く決定論的で、低遅延の通信をサポートする統合型イーサネットネットワークを実現すると共に、将来のファームウェアアップグレードによってTSN機能をさらに拡張することも可能です。

イーサネットインターフェース
規格	IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEE 1588v2 PTP Precision Time Protocol (hardware-based) IEEE 802.1 AS for Time Synchronization IEEE 802.1 Qbv for Time-aware Shaper
10/100/1000BaseT(X)ポート (RJ45コネクター)	12 オートネゴシエーション速度全二重/半二重モードオートMDI/MDI-X接続
10GbE SFP+スロット	4
イーサネットソフトウェア機能
管理	IPv4/IPv6 LLDP SMTP SNMPインフォーム SNMPv1/v2c/v3 SNMPトラップ DHCP サーバー/クライアント ARP TFTP SFTP HTTP HTTPS SSH Telnet プライベートMIB Syslog ポートミラーリング
MIB	Bridge-MIB Ethernet-like-MIB IEEE8021-AS-MIB IEEE8021-SPANNING-TREE-MIB IF-MIB LLDP-MIB PTPBASE-MIB Q-BRIDGE-MIB RFC1213-MIB SNMPv2-MIB
冗長化プロトコル	RSTP STP
セキュリティ	ブロードキャストストーム保護トラストアクセス制御ログイン・パスワードポリシー HTTPS/SSL SSH SNMPv3 RADIUS TACACS+
時間管理	SNTP NTP サーバー/クライアント IEEE 1588v2 PTP (ハードウェアベース) IEEE 802.1 AS IEEE 802.1 Qbv
フィルタ	802.1Q VLAN 静的マルチキャスト
スイッチプロパティ
MACテーブルサイズ	9 K
最大VLAN数	256
VLAN ID範囲	VID 1 ～ 4094
パケットバッファサイズ	8 Mbits
シリアルインターフェース
コンソールポート	RS-232 (TxD, RxD, GND), 8ピン RJ45 (115200, n, 8, 1)
USBインターフェース
USBコネクター	(このインターフェースは将来の使用のために予約されています。)
入出力インターフェース
アラーム接点チャネル	1 リレー出力電流容量：1A @ 24VDC
ボタン	リセットボタン
デジタル入力チャネル	1
デジタル入力	ステート1：+13 ～ +30 V ステート0：-30 ～ +3 V 最大入力電流：8 mA
LEDインターフェース
LEDインジケーター	STATE, FAULT, PWR1, PWR2, M/H, C/T, SYNC, R1, R2, R3
電源パラメーター
コネクター	取り外し可能な4接点端子台×2
入力電圧	12 ～ 48 VDC 冗長デュアル入力
動作電圧	9.6 ～ 60 VDC
入力電流	3A (最大)
過電流保護	対応
逆極性保護	対応
筐体特性
ハウジング	メタル
IP保護等級	IP40
サイズ	84×140×105 mm
重さ	1,380.5 g
取り付け方法	DINレールマウントウォールマウント (オプションキット使用)
環境
動作温度	-40 ～ 70℃
保管温度 (パッケージ含む)	-40 ～ 85℃
相対湿度	5～95% (結露なきこと)
規格および認証
安全	UL 61010-2-201 EN 62368-1
EMC	EN 55032/35
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
衝撃	IEC 60068-2-27
自由落下	IEC 60068-2-32
振動	IEC 60068-2-6
MTBF
時間	809,568時間
規格	Telcordia (Bellcore), GB
保証
保証期間	5年
詳細	Moxa社製品保証方針

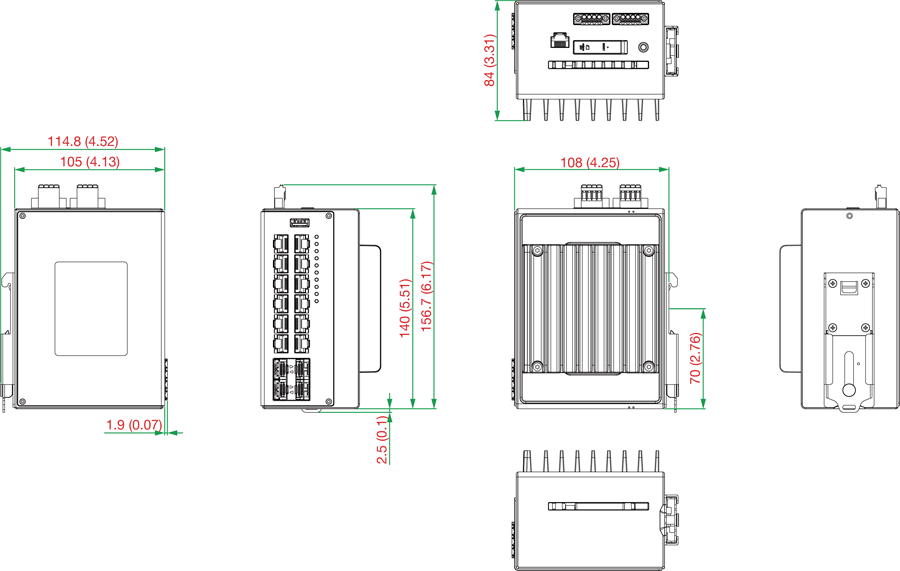

サイズ (単位：mm)

TSN-G5016-4XGS-SoMD-LV-T	レイヤー：2 ポート数：16 10/100/1000BaseT(X)ポート (RJ45コネクター)：12 SFPポート (10GbE SFP+)：4 動作温度：-40～70℃

アクセサリー（別売り）

SFPモジュール
SFP-1GLXLC-T	SFPモジュール 1000BaseLXポート×1 LCコネクター (10km伝送) 動作温度：-40～85℃
SFP-1GSXLC-T	SFPモジュール 1000BaseSXポート×1 LCコネクター (300/550m伝送) 動作温度：-40～85℃
SFP-10GLRLC-T	SFP+モジュール 10GBase-LRポート×1 LCコネクター (10km伝送) 動作温度：-40～85℃
電源
NDR-120-24	120W/5.0A DINレール 24VDC電源ユニバーサル 90～264VACまたは127～370VDC 入力電圧動作温度：-20～70℃
NDR-240-48	240W/5.0A DINレール 48VDC電源ユニバーサル 90～264VACまたは127～370VDC 入力電圧動作温度：-20～70℃

TSN-G5016シリーズ製品一覧

TSN-G5016-4XGS-SoMD-LV-T	16ポート TSN対応マネージドイーサネットスイッチ,レイヤー2,1GbE×12,10GbE SFP+×4 (ワイド温度モデル)
TSN-G5016-4GS-SoMD-LV-T	16ポート TSN対応マネージドイーサネットスイッチ,レイヤー2,1GbE×12,1000BaseSFP×4 (ワイド温度モデル)
