BB-485OPDR-HS

485OPDR-HS

485OPDR-HSは、最大1.5Mbpsのデータレートをサポートするハイスピード、光学的アイソレーションのRS-422/485リピータでProfibusといったfieldbusシステムでの使用に適しています。

アイソレーション

485OPDR-HSは、データラインの2kVデジタル絶縁、8kV気中ESD保護および600Wの過渡電圧サプレッションを提供します。

距離拡張

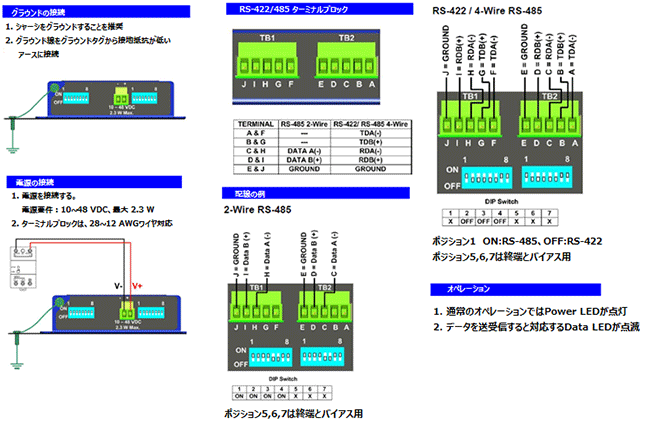

485OPDR-HSは、ネットワークの距離をデータレートに応じて最大1.2km拡張し、ノードの数を増やすために使用されます。2線RS-485、4線RS-485およびRS-422をサポートしています。データ信号および電源入力は、ビルトインターミナルブロックに接続します。

エンクロージャ

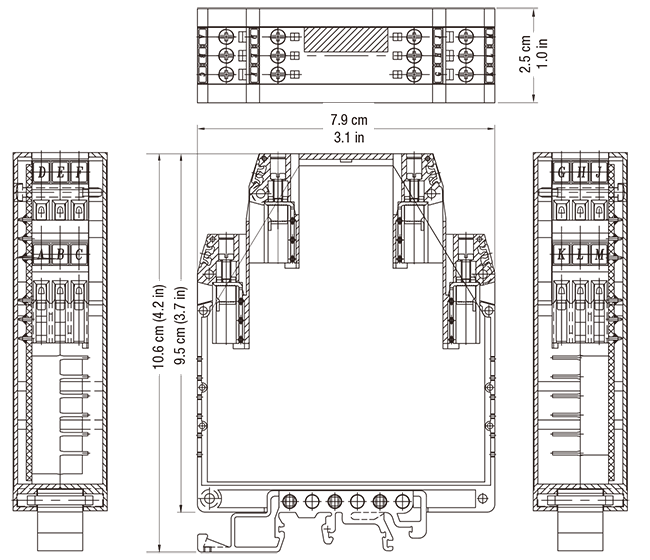

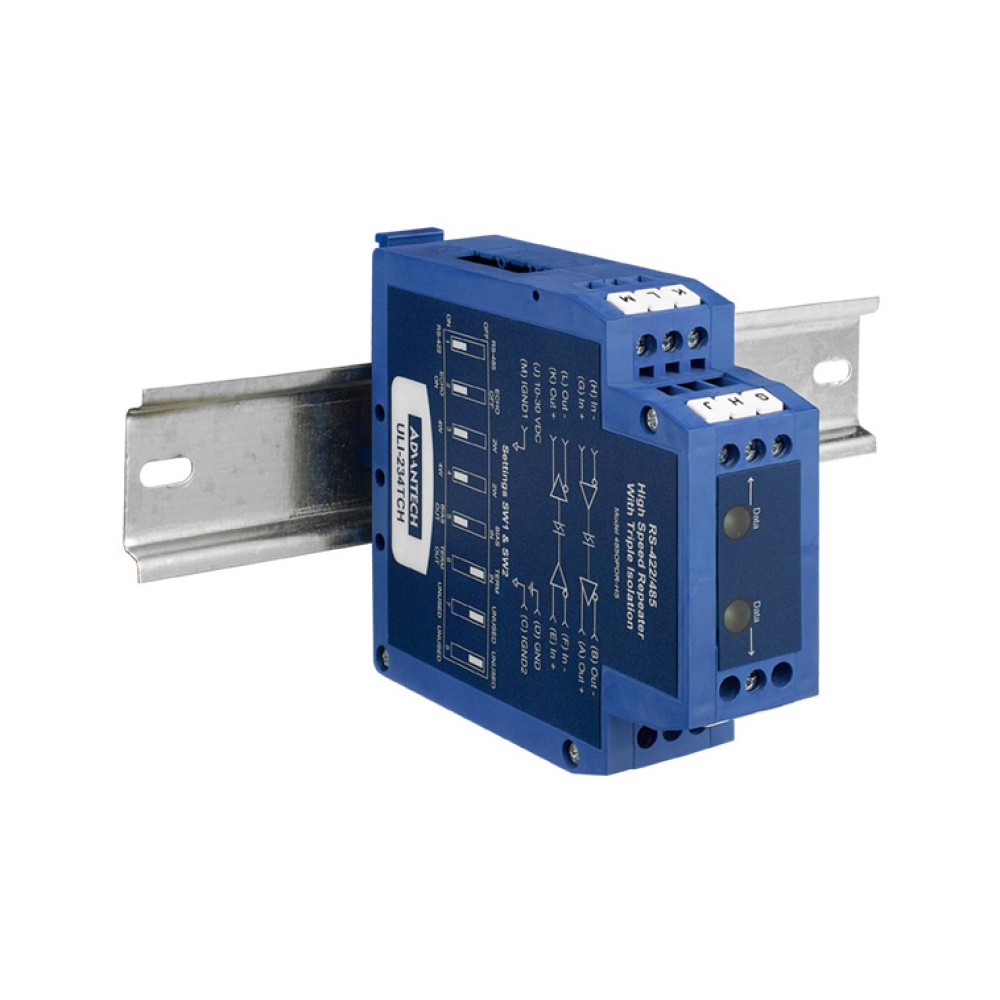

リピータは、10〜30VDCの外部電源で動作します。エンクロージャには、標準の35mmレールに合うように設計されたDINレールマウントが付いています。

Profibusの概要

• PROFIBUS (“Process Field Bus”) は、オートメーション技術およびアプリケーション用の通信規格です。
• PROFIBUS DP (“Decentralized Peripherals”) は、Profibusの最も一般的なバージョンです。ProfibusマスタとリモートI/Oスレーブ間の確定的な通信に使用され、多数の標準的な診断オプションをサポートしています。アプリケーションには、生産自動化プロセスおよび集中制御装置を介したセンサ/アクチュエータの操作が含まれます。
• PROFIBUS PA (“Process Automation”) は、あまり一般的ではなくアプリケーションに固有な傾向があります。これは、プロセス制御システムを介して測定機器を監視するためによく使用されます。PAとDPを一緒に使用するとアプリケーションネットワークをブリッジすることができます。PAはDPと同じプロトコルを使用するため、より高速のDPバックボーンネットワークにリンクして機器からコントローラへのプロセス信号の転送を向上させることができます。PAは危険な場所でも使用できます。IEC 61158-2定格の物理層は、バスパワー機器と電流の流れを制限して爆発的な状態を防ぐことができます。
• PROFIBUS FMS (“Field Bus Message Specification”) は、複雑な通信プロトコルで、より高度な通信ニーズに対応しています。それは、Profibusのマスタ間の非確定的なデータ通信をサポートします。
