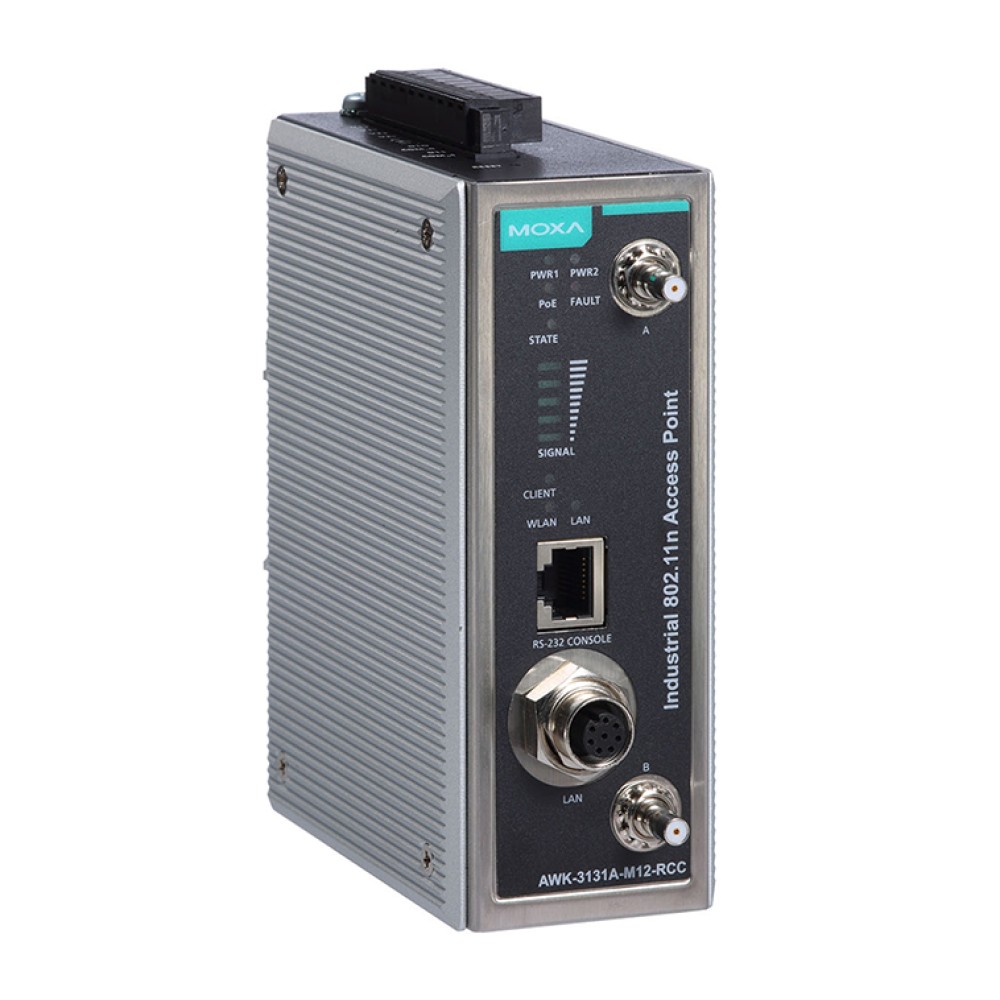

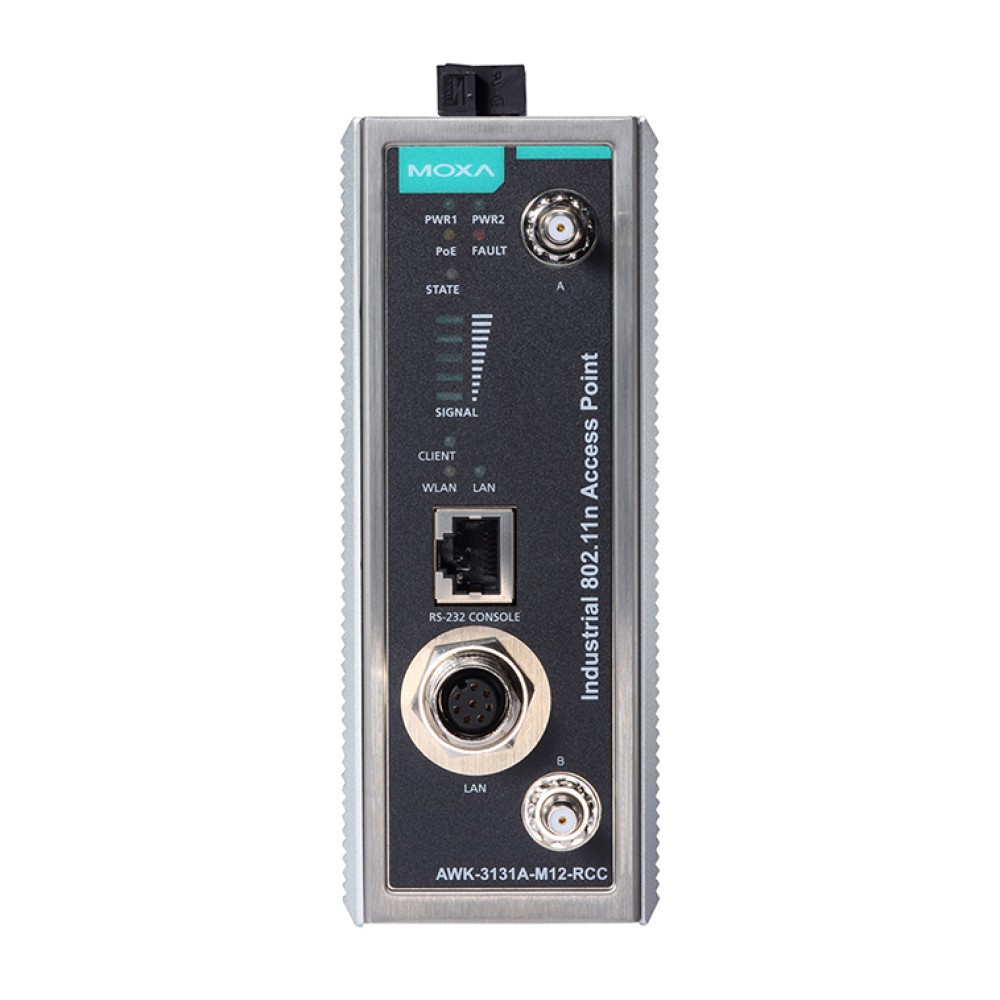

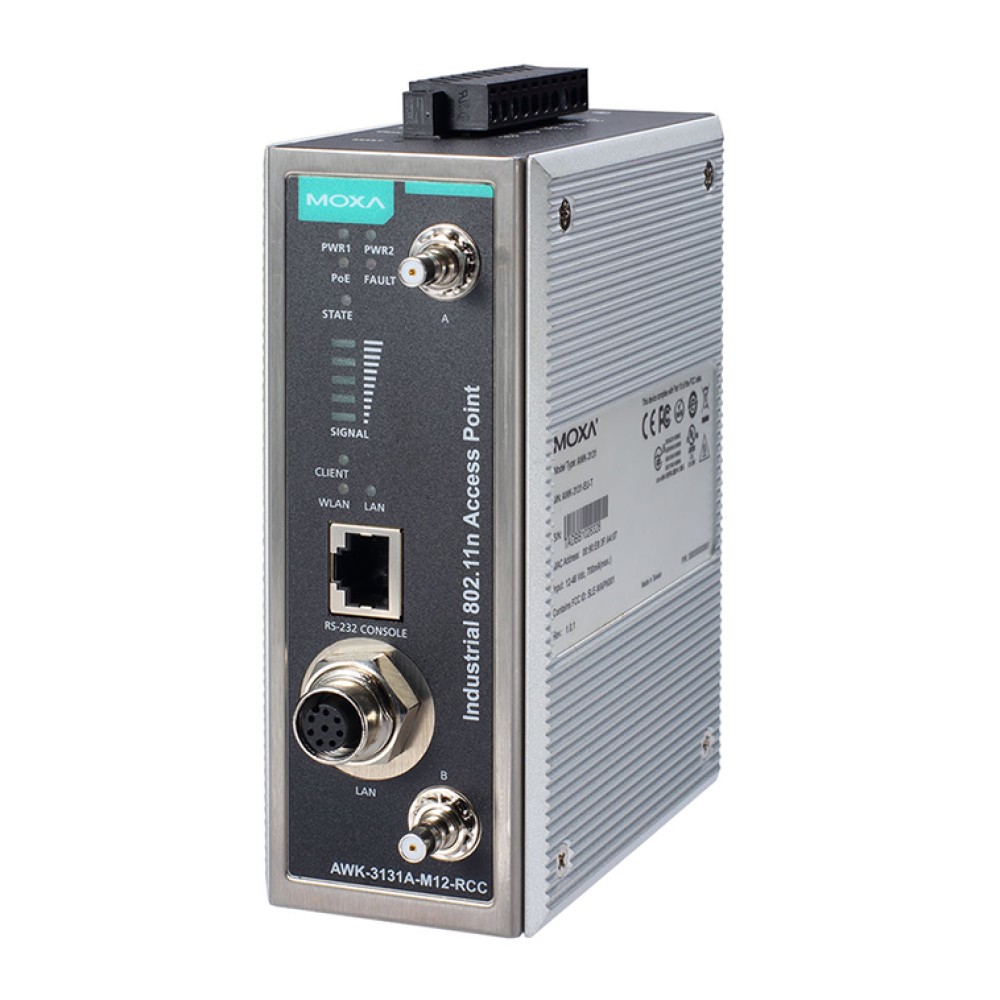

AWK-3131A-M12-RCC-JP
鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,JP帯域
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 鉄道車両間の通信のために特別な設計
- IEEE 802.11a/b/g/n準拠
- 最大300Mbpsのデータレート
- M12防振コネクター
- MIMOテクノロジーによりデータスループットと範囲の向上
- すべてがEN 50155必須テスト項目に準拠※
- -40～75℃の環境に対応したワイド温度モデル
- オート車両間コネクション機能サポート
この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。より詳細な情報については、こちらをご参照下さい：https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf (PDF/英語)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
AWK-3131A-RCCシリーズ産業用802.11nワイヤレスAP/クライアントは、802.11gデバイスと比較してより高速のデータレートを提供するため、旅客インフォテインメントシステムおよび車両間ワイヤレスバックボーンネットワークなどのアプリケーションに最適なワイヤレスソリューションを実現します。ACC (Auto Carriage Connection = 車両間自動接続) 機能により、ワイヤレスデバイスの導入が容易になり、ワイヤレスキャリッジバックボーンネットワークの信頼性が向上します。AWK-3131A-RCCシリーズは、旅客Wi-Fiサービスのために最適化されていると共に、動作温度、入力電圧、サージ、ESD、および振動をカバーするEN 50155仕様の一部に準拠しているため、製品はさまざまな産業用アプリケーションに適しています。AWK-3131A-RCCシリーズはPoEポート経由で電力を供給することができるため、導入が容易です。
ハイデータレートと帯域幅
- 最大300Mbpsのデータレートによるハイスピードワイヤレスコネクティビティ
- 複数のデータストリームの送受信能力を向上させるMIMO技術
- チャネルボンディング技術によるチャネル幅の拡大
産業グレードアプリケーションのための設計
- 効率的なデータトラフィックマネージメントのための産業グレードのQoSおよびVLAN
- オンサイト監視および警告のために統合されたDI/DO
- 容易な導入およびアンテナアライメントに有効な信号強度のLED表示
| WLANインターフェース | |
| WLAN規格 | 802.11a/b/g/n 802.11i ワイヤレスセキュリティ |
|---|---|
| 変調タイプ | DSSS OFDM 802.11b：CCK @ 11/5.5Mbps 802.11b：DQPSK @ 2Mbps 802.11b：DBPSK @ 1Mbps 802.11a/g：64QAM @ 54/58Mbps 802.11a/g：16QAM @ 36/24Mbps 802.11a/g：QPSK @ 18/12Mbps 802.11a/g：BPSK @ 9/6Mbps 802.11n：64QAM @ 300Mbps～BPSK @ 6.5Mbps |
| US周波数帯 (20MHz動作チャネル) | 2.412～2.462GHz (11channels) 5.180～5.240GHz (4channels) 5.260～5.320GHz (4channels)※ 5.500～5.700GHz (8channels) 5.600～5.640GHz除く※ 5.745～5.825GHz (5channels) |
| EU周波数帯 (20MHz動作チャネル) | 2.412～2.472GHz (13channels) 5.180～5.240GHz (4channels) 5.260～5.320GHz (4channels)※ 5.500～5.700GHz (11channels)※ |
| JP周波数帯 (20MHz動作チャネル) | 2.412～2.484GHz (14channels) 5.180～5.240GHz (4channels) 5.260～5.320GHz (4channels)※ 5.500～5.700GHz (11channels)※ |
| Note | DFS (Dynamic Frequency Selection) チャネルのサポート：APモードでは、レーダ信号が検出されると、デバイスは自動的に別のチャネルに切り替わります。 しかし、規制によると、チャネルを切り替えた後、サービスを開始する前に60秒の可用性チェック期間が必要です。 |
| ワイヤレスセキュリティ | SSIDブロードキャストenable/disable WEP暗号化 (64-bitおよび128-bit) WPA/WPA2-Personal WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS、TKIP、AES) |
| 送信レート | 802.11b：1～11Mbps 802.11a/g：6～54Mbps 802.11n：6.5～300Mbps |
| 送信出力 802.11a | 23±1.5dBm @ 6～24Mbps 21±1.5dBm @ 36Mbps 20±1.5dBm @ 48Mbps 18±1.5dBm @ 54Mbps |
| 送信出力 802.11n (5GHz) | 23±1.5dBm @ MCS0 20MHz 20±1.5dBm @ MCS1 20MHz 20±1.5dBm @ MCS2 20MHz 20±1.5dBm @ MCS3 20MHz 19±1.5dBm @ MCS4 20MHz 18±1.5dBm @ MCS5 20MHz 18±1.5dBm @ MCS6 20MHz 18±1.5dBm @ MCS7 20MHz 23±1.5dBm @ MCS8 20MHz 20±1.5dBm @ MCS9 20MHz 20±1.5dBm @ MCS10 20MHz 20±1.5dBm @ MCS11 20MHz 19±1.5dBm @ MCS12 20MHz 19±1.5dBm @ MCS13 20MHz 18±1.5dBm @ MCS14 20MHz 18±1.5dBm @ MCS15 20MHz 23±1.5dBm @ MCS0 40MHz 20±1.5dBm @ MCS1 40MHz 20±1.5dBm @ MCS2 40MHz 20±1.5dBm @ MCS3 40MHz 19±1.5dBm @ MCS4 40MHz 18±1.5dBm @ MCS5 40MHz 18±1.5dBm @ MCS6 40MHz 18±1.5dBm @ MCS7 40MHz 23±1.5dBm @ MCS8 40MHz 20±1.5dBm @ MCS9 40MHz 20±1.5dBm @ MCS10 40MHz 20±1.5dBm @ MCS11 40MHz 19±1.5dBm @ MCS12 40MHz 19±1.5dBm @ MCS13 40MHz 18±1.5dBm @ MCS14 40MHz 18±1.5dBm @ MCS15 40MHz |
| 送信出力 802.11b | 26±1.5dBm @ 1Mbps 26±1.5dBm @ 2Mbps 26±1.5dBm @ 5.5Mbps 25±1.5dBm @ 11Mbps |
| 送信出力 802.11g | 23±1.5dBm @ 6～24Mbps 21±1.5dBm @ 36Mbps 19±1.5dBm @ 48Mbps 18±1.5dBm @ 54Mbps |
| 送信出力 802.11n (2.4GHz) | 23±1.5dBm @ MCS0 20MHz 21±1.5dBm @ MCS1 20MHz 21±1.5dBm @ MCS2 20MHz 21±1.5dBm @ MCS3 20MHz 20±1.5dBm @ MCS4 20MHz 19±1.5dBm @ MCS5 20MHz 18±1.5dBm @ MCS6 20MHz 18±1.5dBm @ MCS7 20MHz 23±1.5dBm @ MCS8 20MHz 21±1.5dBm @ MCS9 20MHz 21±1.5dBm @ MCS10 20MHz 21±1.5dBm @ MCS11 20MHz 20±1.5dBm @ MCS12 20MHz 19±1.5dBm @ MCS13 20MHz 18±1.5dBm @ MCS14 20MHz 18±1.5dBm @ MCS15 20MHz 23±1.5dBm @ MCS0 40MHz 20±1.5dBm @ MCS1 40MHz 20±1.5dBm @ MCS2 40MHz 20±1.5dBm @ MCS3 40MHz 19±1.5dBm @ MCS4 40MHz 19±1.5dBm @ MCS5 40MHz 18±1.5dBm @ MCS6 40MHz 17±1.5dBm @ MCS7 40MHz 23±1.5dBm @ MCS8 40MHz 20±1.5dBm @ MCS9 40MHz 20±1.5dBm @ MCS10 40MHz 20±1.5dBm @ MCS11 40MHz 20±1.5dBm @ MCS12 40MHz 19±1.5dBm @ MCS13 40MHz 18±1.5dBm @ MCS14 40MHz 17±1.5dBm @ MCS15 40MHz |
| 受信感度 802.11a (5.680GHzで測定) | Typ.-90 @ 6Mbps Typ.-88 @ 9Mbps Typ.-88 @ 12Mbps Typ.-85 @ 18Mbps Typ.-81 @ 24Mbps Typ.-78 @ 36Mbps Typ.-74 @ 48Mbps Typ.-74 @ 54Mbps チャネル153と161の受信機感度パフォーマンス制限により、重要なアプリケーションでこれらのチャネルを使用しないことをお勧めします。 |
| 受信感度 802.11n (5GHz;5.680GHzで測定) | Typ.-88dBm @ MCS0 20MHz Typ.-85dBm @ MCS1 20MHz Typ.-82dBm @ MCS2 20MHz Typ.-79dBm @ MCS3 20MHz Typ.-76dBm @ MCS4 20MHz Typ.-71dBm @ MCS5 20MHz Typ.-70dBm @ MCS6 20MHz Typ.-69dBm @ MCS7 20MHz Typ.-95dBm @ MCS8 20MHz Typ.-91dBm @ MCS9 20MHz Typ.-87dBm @ MCS10 20MHz Typ.-80dBm @ MCS11 20MHz Typ.-78dBm @ MCS12 20MHz Typ.-74dBm @ MCS13 20MHz Typ.-72dBm @ MCS14 20MHz Typ.-71dBm @ MCS15 20MHz Typ.-84dBm @ MCS0 40MHz Typ.-81dBm @ MCS1 40MHz Typ.-77dBm @ MCS2 40MHz Typ.-75dBm @ MCS3 40MHz Typ.-71dBm @ MCS4 40MHz Typ.-67dBm @ MCS5 40MHz Typ.-64dBm @ MCS6 40MHz Typ.-63dBm @ MCS7 40MHz Typ.-90dBm @ MCS8 40MHz Typ.-85dBm @ MCS9 40MHz Typ.-82dBm @ MCS10 40MHz Typ.-81dBm @ MCS11 40MHz Typ.-77dBm @ MCS12 40MHz Typ.-73dBm @ MCS13 40MHz Typ.-71dBm @ MCS14 40MHz Typ.-68dBm @ MCS15 40MHz チャネル153と161の受信機感度パフォーマンス制限により、重要なアプリケーションでこれらのチャネルを使用しないことをお勧めします。 |
| 受信感度 802.11b (2.437GHzで測定) | Typ.-93dBm @ 1Mbps Typ.-93dBm @ 2Mbps Typ.-93dBm @ 5.5Mbps Typ.-88dBm @ 11Mbps |
| 受信感度 802.11g (2.437GHzで測定) | Typ.-88dBm @ 6Mbps Typ.-86dBm @ 9Mbps Typ.-85dBm @ 12Mbps Typ.-85dBm @ 18Mbps Typ.-85dBm @ 24Mbps Typ.-82dBm @ 36Mbps Typ.-78dBm @ 48Mbps Typ.-74dBm @ 54Mbps |
| 受信感度 802.11n (2.4GHz; 2.437GHzで測定) | Typ.-89dBm @ MCS0 20MHz Typ.-85dBm @ MCS1 20MHz Typ.-85dBm @ MCS2 20MHz Typ.-82dBm @ MCS3 20MHz Typ.-78dBm @ MCS4 20MHz Typ.-74dBm @ MCS5 20MHz Typ.-72dBm @ MCS6 20MHz Typ.-70dBm @ MCS7 20MHz Typ.-95dBm @ MCS8 20MHz Typ.-90dBm @ MCS9 20MHz Typ.-87dBm @ MCS10 20MHz Typ.-83dBm @ MCS11 20MHz Typ.-80dBm @ MCS12 20MHz Typ.-74dBm @ MCS13 20MHz Typ.-71dBm @ MCS14 20MHz Typ.-69dBm @ MCS15 20MHz Typ.-87dBm @ MCS0 40MHz Typ.-83dBm @ MCS1 40MHz Typ.-83dBm @ MCS2 40MHz Typ.-80dBm @ MCS3 40MHz Typ.-76dBm @ MCS4 40MHz Typ.-73dBm @ MCS5 40MHz Typ.-69dBm @ MCS6 40MHz Typ.-67dBm @ MCS7 40MHz Typ.-93dBm @ MCS8 40MHz Typ.-88dBm @ MCS9 40MHz Typ.-85dBm @ MCS10 40MHz Typ.-82dBm @ MCS11 40MHz Typ.-78dBm @ MCS12 40MHz Typ.-73dBm @ MCS13 40MHz Typ.-69dBm @ MCS14 40MHz Typ.-67dBm @ MCS15 40MHz |
| WLAN 動作モード | Access point、Client、Client-Router、Sniffer |
| アンテナコネクター | QMA |
| イーサネットインターフェース | |
| PoEポート(10/100/1000BaseT(X)、M12A-coded 8ピン/Fコネクター) | 1 |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT IEEE 802.3af PoE IEEE 802.1Q VLAN Tagging |
| 10/100/1000BaseT(X)ポート(M12A-coded 8ピン/Fコネクター) | 1、M12A-coded 8ピンコネクター、10/100/1000BaseT(X) オートネゴシエーションスピード、全2重/半2重モード、オートMDI/MDI-Xコネクション |
| イーサネットソフトウェア機能 | |
| マネージメント | 共通：ProxyARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP、UDP、RADIUS、SNMP、DHCP APのみ：ARP、BOOTP、DHCP |
| セキュリティ | RADIUS |
| ファイアウォール | |
| フィルタ | MAC/IPプロトコル/ポートベース |
| シリアルインターフェース | |
| コンソールポート | RS-232C (RJ45タイプ) |
| LEDインターフェース | |
| LED表示 | PWR1、PWR2、PoE、FAULT、STATE、SIGNAL、Client、WLAN、LAN |
| 入力/出力インターフェース | |
| デジタル入力 | 2 +13～+30 V state 1 +3～-30 V state 0 Max.入力電流：8 mA |
| アラーム接点チャネル | リレイ出力電流容量1A @ 24VDC |
| ボタン | リセットボタン |
| メカニカル | |
| ハウジング | メタル |
| IP保護等級 | IP30 |
| サイズ | 52.9×151.9×127.4mm |
| 重量 | 850g |
| インストレーション | DINレールマウンティング、ウォールマウンティング (オプションキット) |
| 保護 | AWK-3131A-M12-RCC-US-CT-T：PCBコンフォーマルコーティング AWK-3131A-M12-RCC-JP-CT-T：PCBコンフォーマルコーティング AWK-3131A-M12-RCC-EU-CT：PCB コンフォーマルコーティング AWK-3131A-M12-RCC-JP-CT：PCBコンフォーマルコーティング AWK-3131A-M12-RCC-US-CT：PCB コンフォーマルコーティング AWK-3131A-M12-RCC-EU-CT-T：PCBコンフォーマルコーティング |
| 電源 | |
| 入力電流 | 0.67A @ 12VDC、0.17A @ 48VDC |
| 入力電圧 | 12～48VDC、冗長デュアル入力、48VDC Power-over-Ethernet |
| 電源コネクター | 1リムーバル 10-端子ターミナルブロック |
| 電力消費量 | Maximum 8.03W |
| 逆極性保護 | サポート |
| 環境 | |
| 動作温度 | 標準モデル：-25～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32、FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD:コンタクト:8 kV;気中: 15 kV IEC 61000-4-3 RS: 80MHz～1GHz:20 V/m IEC 61000-4-4 EFT: 電源: 2 kV;信号:2 kV IEC 61000-4-5 サージ:電源:2 kV;信号:2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 鉄道 | EN 50155、EN 50121-4 |
| 鉄道火災保護 | EN 45545-2 |
| Radio | EN 300 328、EN 301 893、MIC、FCC ID SLE-WAPN008、IDA |
| 安全 | UL 60950-1、IEC 60950-1、EN 60950-1 (LVD) |
| MTBF | |
| 時間 | 742,649時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| AWK-3131A-M12-RCC-JP | 帯域：JP 動作温度：-25～60℃ |
|---|
オプショナルアクセサリー (別売)
| WK-51-01 | ウォールマウントキット プレート×2 ネジ×6 51.6×67×2mm |
|---|
AWK-3131A-RCCシリーズ 製品一覧
| AWK-3131A-M12-RCC-EU | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,EU帯域 |
| AWK-3131A-M12-RCC-EU-CT | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,EU帯域,コンフォーマルコーティング |
| AWK-3131A-M12-RCC-EU-CT-T | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,EU帯域,コンフォーマルコーティング (ワイド温度モデル) |
| AWK-3131A-M12-RCC-EU-T | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,EU帯域 (ワイド温度モデル) |
| AWK-3131A-M12-RCC-JP | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,JP帯域 |
| AWK-3131A-M12-RCC-JP-CT | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,JP帯域,コンフォーマルコーティング |
| AWK-3131A-M12-RCC-JP-CT-T | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,JP帯域,コンフォーマルコーティング (ワイド温度モデル) |
| AWK-3131A-M12-RCC-JP-T | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,JP帯域 (ワイド温度モデル) |
| AWK-3131A-M12-RCC-US | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,US帯域 |
| AWK-3131A-M12-RCC-US-CT | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,US帯域,コンフォーマルコーティング |
| AWK-3131A-M12-RCC-US-CT-T | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,US帯域,コンフォーマルコーティング (ワイド温度モデル) |
| AWK-3131A-M12-RCC-US-T | 鉄道産業用 シングルRadio IEEE 802.11a/b/g/n ワイヤレスAP/クライアント,IP30,US帯域 (ワイド温度モデル) |
