AWK-3131-M12-RCC-EU-T

鉄道産業用 IEEE 802.11a/b/g/n ワイヤレスAP/ブリッジ/クライアント,M12コネクター,Europe band (ワイド温度モデル)

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • 鉄道車両のキャリッジ･ツー･キャリッジ通信のために特別に設計
  • IEEE 802.11a/b/g/n準拠
  • 最大300Mbpsデータレート
  • MIMO技術によりデータスループットとレンジを増大
  • EN 50155のエッセンシャルセクションに適合
  • M12耐震コネクター
  • -40～75℃動作温度 (Tモデル)

FCC

CE

UL

EN50121-4

EN50155

カテゴリー
シリーズ

AWK-3131-RCCシリーズ 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

AWK-3131-M12-RCCシリーズ産業用IEEE a/b/g/n 無線LANアクセスポイント/ブリッジ/クライアントは、オンボード旅客インフォテインメントシステムおよび車両内ワイヤレスバックボーンネットワークといったアプリケーションに理想的なワイヤレスソリューションを実現するために特別に設計されています。AWK-3131-M12-RCCシリーズは、802.11gモデルに比べて高速のデータレートを提供し、様々な優れたワイヤレス設定およびアプリケーションに最適です。ACC (Auto Carriage Connection = 車両間自動接続) 機能は、ワイヤレスキャリッジバックボーンネットワークのシンプルな展開と信頼性の増大を提供します。AWK-3131-M12-RCCシリーズは、日本を始め米国、ヨーロッパの電波法に適合しています。そのため鉄道インフラ輸出の際に新たに電波許可申請を提出することはありません。また、AWK-3131-M12-RCCシリーズは、乗客Wi-Fiサービスの最適化および、動作温度、電源入力電圧、サージ、ESDおよび振動をカバーするEN 50155のエッセンシャルセクションに準拠しています。また、AWK-3131-RCCは、PoE経由で給電することができるので導入が容易です。

改善された高いデータレートと帯域幅

  • 最大300Mbpsのデータレートによるハイスピードワイヤレス接続性
  • MIMO技術により複数のデータストリームの送受信能力を向上
  • チャネルボンディング技術によりチャネル幅の増大

産業用グレードアプリケーション用仕様

  • 効率的なデータトラフィック管理のための産業グレードのQoSおよびVLAN
  • オンサイトの監視および警告のための組み込まれたDI/DO
  • 容易な導入とアンテナの調整に役立つ信号強度を表示するLED
WLANインターフェース
規格IEEE 802.11a/b/g/n ワイヤレスLAN
IEEE 802.11i ワイヤレスセキュリティ
IEEE 802.3 10BaseT
IEEE 802.3u 100BaseTX
IEEE 802.3ab 1000BaseT
IEEE 802.3af Power-over-Ethernet
IEEE 802.1D スパニングツリープロトコル
IEEE 802.1w ラピッドSTP
IEEE 802.1Q VLAN
スペクトラム拡散変調DSSS：DBPSK、DQPSK、CCK
OFDM：BPSK、QPSK、16QAM、64QAM
802.11b：CCK @ 11/5.5Mbps、DQPSK @ 2Mbps、DBPSK @ 1Mbps
802.11a/g：64QAM @ 54/48Mbps、16QAM @ 36/24Mbps、QPSK @ 18/12Mbps、BPSK @ 9/6Mbps
802.11n：64QAM @ 300Mbps～BPSK @ 6.5Mbps (複数レートサポート)
運用チャネル (中心周波数)US：
2.412～2.462GHz (11チャネル)
5.18～5.24GHz (4チャネル)
EU：
2.412～2.472GHz (13チャネル)
5.18～5.24GHz (4チャネル)
JP：
2.412～2.472GHz (13チャネル、OFDM)
2.412～2.484GHz (14チャネル、DSSS)
5.18～5.24GHz (4チャネル、W52)
セキュリティSSIDブロードキャストイネーブル/ディセーブル
ファイアウォール：MAC/IP/プロトコル/ポートベースフィルタリング
64-bitおよび128-bit WEPエンクリプション、WPA/WPA2 個人および企業 (IEEE 802.1X/RADIUS、TKIPおよびAES)
送信レート802.11b：1、2、5.5、11Mbps
802.11a/g：6、9、12、18、24、36、48、54Mbps
802.11n：6.5～300Mbps (複数レートサポート)
TX送信出力802.11b：
Typ.18±1.5dBm @ 1～11Mbps
802.11g：
Typ.18±1.5dBm @ 6～24Mbps
Typ.17±1.5dBm @ 36～48Mbps
Typ.15±1.5dBm @ 54Mbps
802.11a：
Typ.17±1.5dBm @ 6～24Mbps
Typ.16±1.5dBm @ 36～48Mbps
Typ.14±1.5dBm @ 54Mbps
RX感度802.11b：
-92dBm @ 1Mbps、-90dBm @ 2Mbps、-88dBm @ 5.5Mbps、-84dBm @ 11Mbps
802.11g：
-87dBm @ 6Mbps、-86dBm @ 9Mbps、-85dBm @ 12Mbps、-82dBm @ 18Mbps、-80dBm @ 24Mbps、-76dBm @ 36Mbps、-72dBm @ 48Mbps、-70dBm @ 54Mbps
802.11a：
-87dBm @ 6Mbps、-86dBm @ 9Mbps、-85dBm @ 12Mbps、-82dBm @ 18Mbps、-80dBm @ 24Mbps、-76dBm @ 36Mbps、-72dBm @ 48Mbps、-70dBm @ 54Mbps
TX送信出力MIMO802.11a/n (20/40MHz)：
MCS15 20MHz：Typ.13dBm (±1.5dBm)
802.11g/n (20MHz)：
MCS15 20MHz：Typ.14dBm (±1.5dBm)
RX感度MIMO802.11a/n：
-68dBm @ MCS15 40MHz、-69dBm @ MCS15 20MHz、-70dBm @ MCS7 40MHz、-71dBm @ MCS7 20MHz
802.11g/n：
-69dBm @ MCS15 20MHz、-71dBm @ MCS7 20MHz
プロトコルサポート
ジェネラルプロトコルProxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP UDP、RADIUS、SNMP、PPPoE、DHCP
APのみのプロトコルARP、BOOTP、DHCP、STP/RSTP (IEEE 802.1D/w)
インターフェース
外部アンテナ用コネクターAWK-3131-M12-RCC QMA (F)
M12ポート1、10/100/1000BaseT(X)、オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション
コンソールポートRS-232C (RJ45タイプ)
LED表示PWR1、PWR2、PoE、FAULT、ステータス、信号強度、無線LAN、LAN
アラーム接点 (デジタル出力)1 リレイ出力、電流容量1A @ 24VDC
デジタル入力2 電気的アイソレーション入力
+13～+30V：state"1"
+3～-30V：state"0"
最大入力電流：8mA
メカニカル
ハウジングメタル、IP30保護等級
重さ970g
サイズ53×135×105mm
設置DINレールマウンティング (標準)、ウォールマウンティング (オプション)
環境
動作温度標準モデル：-25～60℃
ワイド温度モデル：-40～75℃
保管温度-40～85℃
相対湿度5～95% (結露なきこと)
電源
入力電圧12～48VDC、冗長デュアルDC電源入力または48VDC
Power-over-Ethernet (IEEE 802.3af準拠)
EN 50155 on 24VDCに準拠
コネクター10ピンリムーバルターミナルブロック
電源消費量12～48VDC、700mA
逆極性保護有
規格および認証
安全EN 60950-1 (LVD)、UL 60950-1、IEC 60950-1 (CB)
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class B
EMSIEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
ラジオEN 300 328、EN 301 893、DSPR(日本)
鉄道交通EN 50155、EN 50121-1/4
NoteEN50155仕様の部分に準拠
平均故障間隔 (MTBF：mean time between failures)
時間407,416時間
保証
保証期間5年
詳細Moxa社 製品保証方針

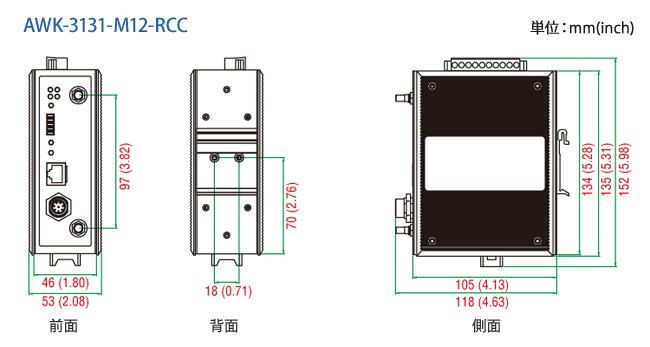

AWK-3131-M12-RCC-EU-T - サイズ
AWK-3131-M12-RCC-EU-Tポートインターフェース：M12、10/100/1000BaseT(X)
アンテナインターフェース：QMA
Europe band
動作温度：-40～75℃

オプショナルアクセサリー

ケーブル
A-CRF-RFQMAM-R2-50QMA(M) - RP-SMA(M)
0.5m
A-CRF-QMAMNM-R2-50QMA(M) - N-type(M)
RG-316ケーブル
0.5m
コネクター
CBL-M12MM8PRJ45-BK-100-IP671m
A-coded M12 - RJ45 Cat-5E UTPギガビットイーサネットケーブル
8-pin(M) M12コネクター
IP67保護等級
アレスタ
A-SA-NMNF-01サージアレスタ
N-type(F) - N-type(M)
ワイヤレスLANアンテナ
ANT-WSB-ANF-092.4GHz
オムニディレクショナルアンテナ
9dBi
N-type(F)
ANT-WSB-PNF-122.4GHz
ディレクショナル/パネルアンテナ
12dBi
N-type(F)
ANT-WSB5-PNF-185GHz
パネルアンテナ
18dBi
N-type(F)
ANT-WSB5-ANF-125GHz
オムニディレクショナルアンテナ
12dBi
N-type(F)
ANT-WSB-PNF-182.4GHz
パネルアンテナ
18dBi
N-type(F)
ANT-WDB-ANF-04072.4/5GHz
デュアルバンドオムニディレクショナルアンテナ
4/7dBi
N-type(F)
ANT-WDB-ANF-06092.4/5GHz
デュアルバンドオムニディレクショナルアンテナ
6/9dBi
N-type(F)
ANT-WDB-PNF-15182.4/5GHz
デュアルバンドパネルアンテナ
15/18dBi
N-type(F)
