EDS-316

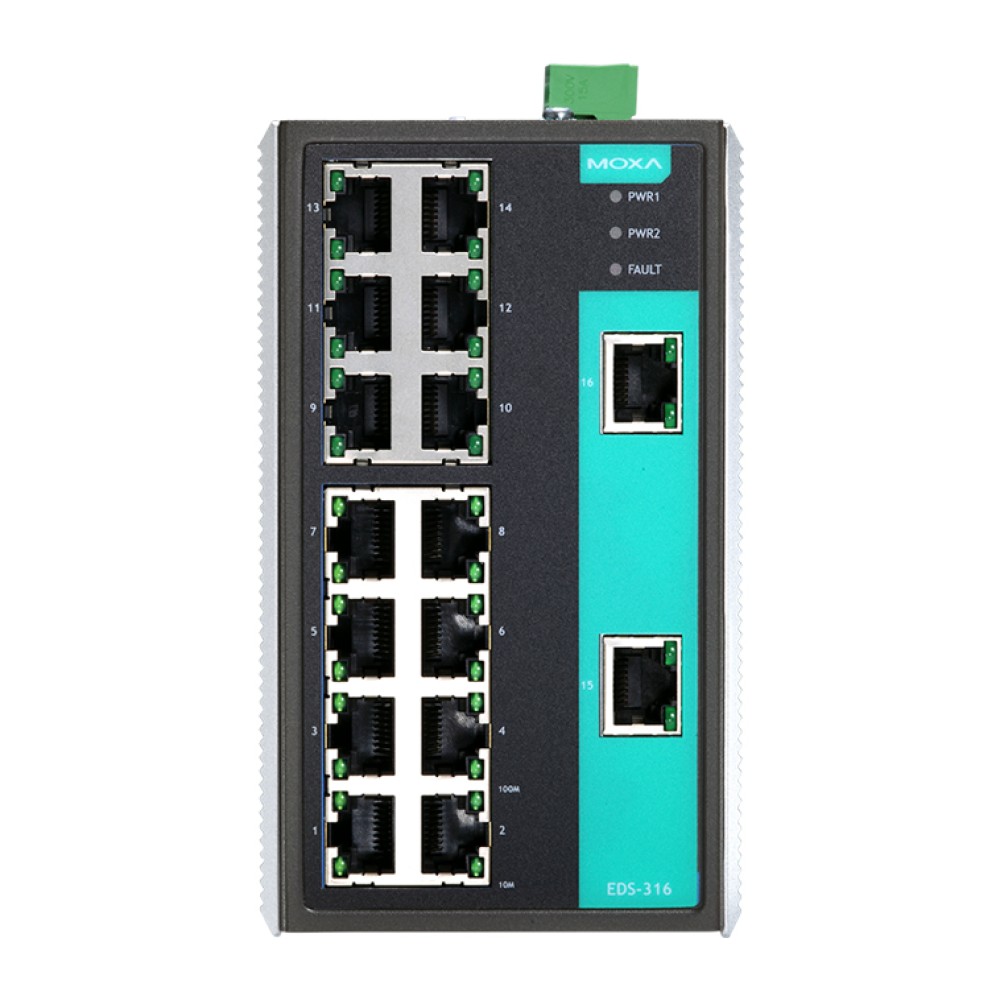

産業用 16ポート アンマネージドイーサネットスイッチ

主な製品特長

  • 10/100BaseT(X)、1000BaseFX (マルチ/シングルモード、SC/STコネクター)
  • 電源障害/ポートブレーク時のリレー出力警報
  • 24VDCリダンダント・デュアル電源入力
  • ブロードキャスト・ストーム・プロテクション
  • 透過のVLANタグパケットの送出
  • 動作温度 -40℃~75℃ (Tモデル)
  • 工業環境に最適な頑丈なハードウェア設計

FCC

CE

EX

UL

WEEE

RoHS指令準拠

TUV_Half

DNV

GL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

EDS-316シリーズは、工業イーサネット接続に経済的ソリューションを提供する16ポート・イーサネットスイッチです。電源障害もしくはポートブレークが起きた際には管理者に通知するリレー出力警報機能を搭載しています。

このスイッチは、ハザード環境 (Class 1 Div. 2/Zone 2) のような厳しい工業環境での使用に適したFCC、TÜV、ULおよびCE規格に準拠して設計されています。EDS-316シリーズには、2タイプあり、1つは動作温度が0℃から60℃のもの、もう1つは、動作温度-40℃から75℃までの厳しい工業環境に対応したものです。どちらのモデルも出荷前に100%のバーンインテストを行っていますので工業オートメーション制御の特殊なニーズに十分応えることができます。

リダンダント電源入力

EDS-316シリーズは、2つの電源入力を備えているため、同時に2台の電源を接続することができます。もし、片側の電源に障害が発生した場合、残りの電源は自動的にバックアップ作動をしますのでEDS-316シリーズは、ノンストップの連続運用が可能となります。

リダンダント電源入力 - イメージ

ポートの切断、電源障害発生の際のリレー出力による警報

EDS-316シリーズは、リレー接点出力機能を備えていますので、電源障害、ポートリンク障害が発生すると、現場のエンジニアに対して警報を発しますので素早い、適切な緊急メンテナンス手順が実行できます。

ブロードキャスト・ストーム・プロテクション

EDS-316はブロードキャスト・パケットを多大に受信する事から身を守ります。通常の使用時にはブロードキャスト・パケットはソースポート以外の全てのポートに転送されますが、EDS-316は、パケット数が設定した期間内の閾値を超えるとブロードキャストもしくはマルチキャスト・パケットを切り捨てます。設定した期間を過ぎると、また閾値になるまではブロードキャストもしくはマルチキャスト・パケットの受信を再開します。

VLANタグパケットの透過的送信

IEEE802.1標準は追加の4バイトを挿入したタグなしイーサネット・フレームのTPIDコントロール (情報) を含むVLANタグを定義しています。EDS-316は変更せずにこのようなデータ・パケットを受信・送信することができます。

ハイパフォーマンス・ネットワークスイッチ技術

  • 10/100BaseT(X) (RJ45)、1000BaseFX (SC/STコネクター、マルチ/シングルモード)
  • ブロードキャスト・ストーム・プロテクション
  • IEEE802.3/802.3u/802.3Xサポート
  • ストア&フォワード スイッチング・プロセスタイプ
  • 10/100M、全二重/半二重、MDI/MDI-X自動認識

工業グレードの信頼性

  • 電源障害、ポートブレーク時の警報用リレー出力
  • リダンダント・デュアルDC電源入力

丈夫な設計

  • 標準動作温度:0℃~60℃、ワイド動作温度モデル:-40℃~75℃ (Tモデル)
  • IP30保護の頑丈なケース
  • DINレールまたはパネルマウントが可能
  • 40kmもしくは80kmの長距離通信
  • ハザード環境 (Class 1 Div. 2/Zone 2) での使用 (申請中)

推奨ソフトウェアおよびアクセサリー

  • DRシリーズ DINレール 24VDC 電源供給シリーズ
テクノロジー
標準IEEE802.3, 802.3u, 802.3x
処理タイプストア&フォワード
フロー制御IEEE802.3x フロー制御, バックプレッシャーフロー制御
インターフェース
RJ-45ポート10/100BaseT(X)オートネゴシエーション、全2重/半2重モードおよび自動MDI/MDI-X接続
光ファイバーポート100BaseFX ポート (SC/STコネクター)
LED表示PWR1, PWR2, Fault, 10/100M (TPポート), 100M (光ファイバーポート)
DIPスイッチポートブレーク警報マスク
警報接点1リレー出力 (1A @ 24VDC)
光ファイバー
距離マルチモード:
0~5km, 1300nm (50/125μm, 800MHz*km)、標準動作温度モデル
0~4km, 1300nm (62.5/125μm, 500MHz*km)、標準動作温度モデル
0~2km, 1300nm (50/125μm, 800MHz*km)、ワイド動作温度Tモデル
0~2km, 1300nm (62.5/125μm, 500MHz*km)、ワイド動作温度Tモデル

シングルモード:
0~40km, 1310nm (9/125μm, 3.5PS/nm*km)
0~80km, 1550nm (9/125μm, 19PS/nm*km)
最小送信出力マルチモード:
-20dBm

シングルモード:
0~40km, -5dBm
0~80km, -5dBm
最大送信出力マルチモード:
-14dBm

シングルモード:
0~40km, 0dBm
0~80km, 0dBm
受信感度マルチモード:-34~-30dBm
シングルモード:-36~-32dBm
電源
入力24VDC (12~45VDC)、リダンダント入力
入力電流 (@24V)0.26A (EDS-316)
0.34A (EDS-316-S)
0.36A (EDS-316-M)
0.40A (EDS-316-SS)
0.44A (EDS-316-MM、EDS-316-MS)
過電流保護1.6A
接続リムーバブル6ピンターミナルブロック
メカニカル
ケースIP30プロテクション、アルミケース
寸法80.5×135×105mm (幅×高さ×奥行)
重量1,140g
取付DINレール、ウォールマウント (オプション)
環境
動作温度0~60℃
-40~75℃ (Tモデル)
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
適合規格
EMIFCC Part 15, CISPR (EN55022) class A
EMSEN61000-4-2 (ESD), Level 3
EN61000-4-3 (RS), Level 3
EN61000-4-4 (EFT), Level 2
EN61000-4-5 (Surge), Level 3
EN61000-4-6 (CS), Level 3
安全UL508, UL60950-1
ハザード環境UL/cUL Class I, Division 2, Groups A, B, C and D; ATEX Zone 2, Ex nC IIC
海洋DNV, GL
衝撃IEC60068-2-27
落下IEC60068-2-32
振動IEC60068-2-6
MTBF時間:257,000時間
データベース:MIL-HDBK-217F, GB 25℃
保証5年間
詳細Moxa社 製品保証方針

サイズ (単位 = mm)

EDS-316 - サイズ
EDS-316 - サイズ
EDS-316産業用アンマネージド・イーサネットスイッチ
16ポート10/100BaseT(X)
【同梱品】
ユーザーマニュアル

オプション・アクセサリー

DR-452445W/2A DINレール 24VDC電源装置 (ユニバーサル85~264VAC入力)
DR-75-2475W/3.2A DINレール 24VDC電源装置 (ユニバーサル85~264VAC入力)
DR-120-24120W/5A DINレール24 DC電源装置 (88~132VAC/176~264VAC、スイッチ切換)
ADP-SCm-STf-MマルチモードSC (オス) - ST (メス) デュプレックスアダプター
ADP-SCm-STf-SシングルモードSC (オス) - ST (メス) デュプレックスアダプター
WK-46ウォールマウントキット
RK-4U4U 19インチラックマウントキット

EDS-316シリーズ 製品一覧

EDS-316 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-MM-SC 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-MM-SC-T 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-MM-ST 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-MM-ST-T 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-M-SC 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-M-SC-T 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-MS-SC 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-M-ST 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-M-ST-T 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-S-SC 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-S-SC-T 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-SS-SC 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-SS-SC-80 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-SS-SC-T 産業用 16ポート アンマネージドイーサネットスイッチ
EDS-316-T 産業用 16ポート アンマネージドイーサネットスイッチ
