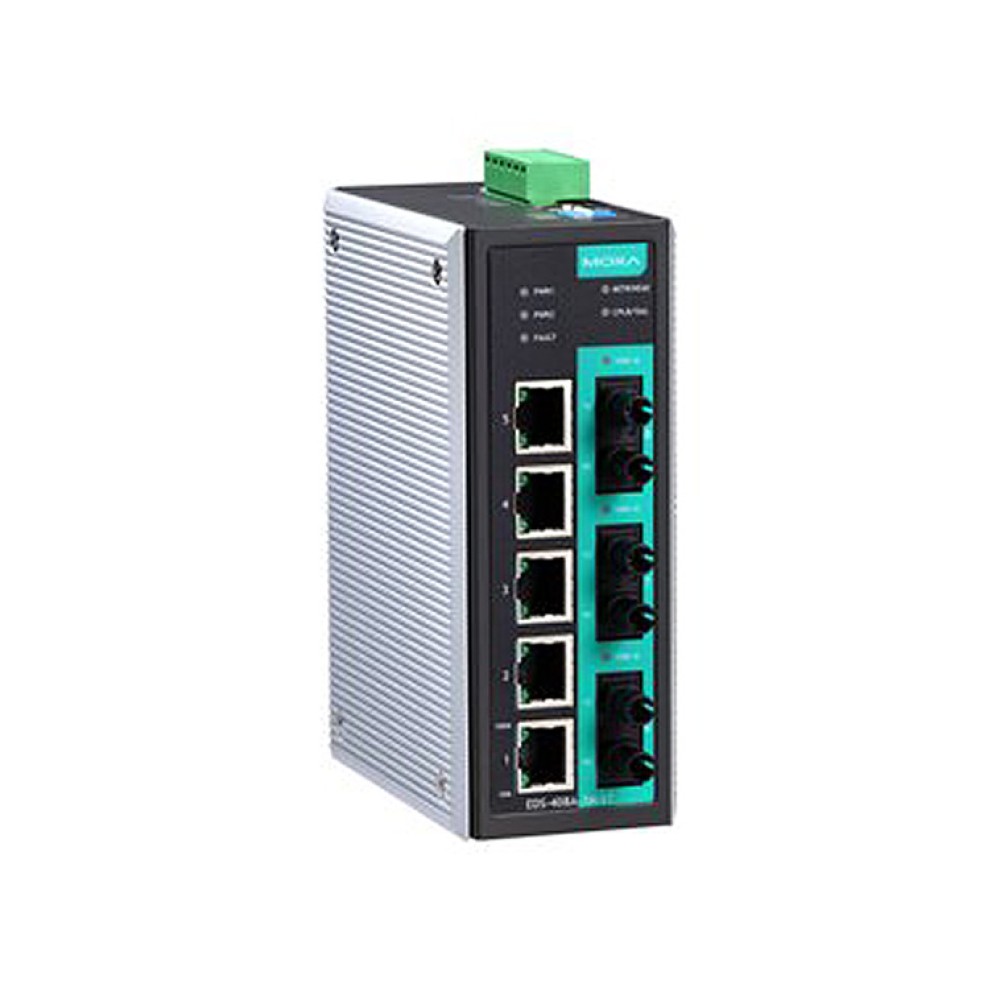

EDS-408A-3M-ST
5および8ポートエントリレベルマネージド･イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IPv6ロゴ認定 (IPv6 Logo Committee certified)
- 異なるポリシーによるIPアドレス割り当てのためのDHCP Option 82
- Modbus/TCP産業用イーサネットプロトコルサポート
- IEC 61850 GOOSEメッセージ通知準拠
- Plug-n-Play Turbo Ring (リカバリタイム <20ms/全負荷) および RSTP/STP (IEEE 802.1w/D)能力
- ネットワーク計画を容易にするポートベースVLAN
- デターミニズムを向上させるQoS-IEEE 802.1p/1QおよびTOS/DiffServ
- 効率的なネットワーク監視とプロアクティブ機能を可能にするRMONサポート
- 帯域幅管理で予期せぬネットワークステータスの回避
- オンラインのデバッグを可能にするポートミラーリングサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
EDS-408A 3ファイバシリーズスイッチは、産業用アプリケーション用として設計された3ファイバポートをサポートするスリムフォームファクタの8ポートマネージドイーサネットスイッチです。ユニークなEDS-408A 3ファイバシリーズスイッチは、スタンドアロンイーサネットスイッチが長距離伝送能力を必要とする広域にわたり設置された風力発電ファームネットワークなどの工業アプリケーションに最適です。Turbo Ring、リングカップリング、ポートベースVLAN、 QoS、RMON、帯域幅管理、ポートミラーリング、emailまたはリレーによる警報などの様々な役立つ管理機能をサポートしています。ready-to-use Turbo Ring は、webベースの管理インターフェースまたはスイッチのトップパネルにあるDIPスイッチを使用して簡単にセットアップができます。
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) and 100Base FX IEEE 802.3x フロー制御 IEEE 802.1D スパンニング・ツリー・プロトコル IEEE 802.1w Rapid STP IEEE 802.1p Class of Service |
|---|---|
| プロトコル | SNMP V1/V2c/V3, DHCP サーバ/クライアント, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog (DHCP Option 66/67/82, BootP, LLDP, Modbus/TCP, IPv6) |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON Group 1, 2, 3, 9 |
| フロー制御 | IEEE802.3x フロー制御, バックプレッシャーフロー制御 |
| スイッチ・プロパティ | |
| 優先制御 | 4 |
| IGMPグループ数 | 256 |
| 使用可能な最大VLAN数 | 64 |
| VLAN ID数 | VID 1 ～ 4094 |
| インターフェース | |
| RJ-45 ポート | 10/100BaseT(X)オートネゴシエーションスピード、F/H デュープレックスモード および 自動MDI/MDI-X 接続 |
| ファイバポート | 100BaseFX ポート (SC/ST コネクタ) |
| コンソール | RS-232C (RJ-45コネクタ) |
| LED 表示 | PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M |
| DIPスイッチ | Turbo Ring, Master, Coupler, Reserve |
| 警報接点 | 1リレー出力 (1A, @24VDC) |
| 光ファイバ | |
| 波長 | マルチモード：1300nm シングルモード：1310nm |
| 最大送信出力 | マルチモード：-10dBm シングルモード：0dBm |
| 最小送信出力 | マルチモード：-20dBm シングルモード：-5dBm |
| 受信感度 | マルチモード：-32dBm シングルモード：-34dBm |
| リンク・バジェット | マルチモード：12dB シングルモード：29dB |
| 標準距離 | マルチモード：5 km（1）,4 km（2） シングルモード：40km（3）
|
| 飽和 | マルチモード：-6dBm シングルモード：-3dBm |
| 電源 | |
| 入力電源 | 24VDC (12 ～ 45VDC), リダンダントデュアル入力 |
| 入力電流 | 最大 0.32A @24V |
| 過電流保護 | 有り |
| 接続 | リムーバル6端子ターミナルブロック |
| リバース極性保護 | 有り |
| メカニカル | |
| ケース | IP30プロテクション, メタルケース |
| 重量 | 890g |
| 寸法 | 53.5×135×105mm |
| 取付 | DIN レール、ウォールマウント (オプションキット) |
| 環境 | |
| 稼動時温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ (Tモデル) |
| 保管時温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 適合規格 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 EN61000-4-8 |
| 安全 | UL508, EN60950-1 |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| マリタイム | DNV, GL, ABS, LR, NK |
| 鉄道交通 | EN50121-4 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
寸法 (単位 = mm)
| EDS-408A-3M-ST | 産業用エントリーレベル・マネージド・リダンダントイーサネットスイッチ 5 10/100BaseT（X） 3 マルチモード100BaseFXポート STコネクタ 0℃～60℃ |
|---|
バックアップ･コンフィギュレータ
| ABC-01 | マネージドイーサネットスイッチ用自動バックアップ･コンフィギュレータ RS-232Cコンソールポート経由 0～60℃ |
|---|
マウントキット
| RK-4U | 4U 19"ラックマウントキット |
|---|---|
| WK-46 | ウォールマウントキット |
DINレール電源
| DR-4524 | 45W/2A DINレール 24 VDC電源装置（ユニバーサル85～264 VAC入力） |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24 VDC電源装置（ユニバーサル85～264 VAC入力） |
| DR-120-24 | 120W/5A DINレール24 VDC電源装置（88～132 VAC/176～264 VAC、スイッチ切換） |
| MDR-60-24 | 60Ｗ/2.5A DINレール電源 ユニバーサル85V～264VAC -24～70℃ |
| MDR-40-24 | 40Ｗ/1.7A DINレール電源 ユニバーサル85V～264VAC -24～70℃ |
アクセサリ – SNMP OPC Server Pro ソフトウェア
| EDS-SNMP OPC Server Pro | CD EDS-SNMP OPC Server Proソフトウェア マニュアル |
|---|
アクセサリ – ダウンロードフリー ソフトウェア
| MXview Lite | Moxaのマネージドイーサネットスイッチ32台をモニタサポートする ブラウザベースのネットワークマネージメントソフトウェア ダウンロードフリー |
|---|

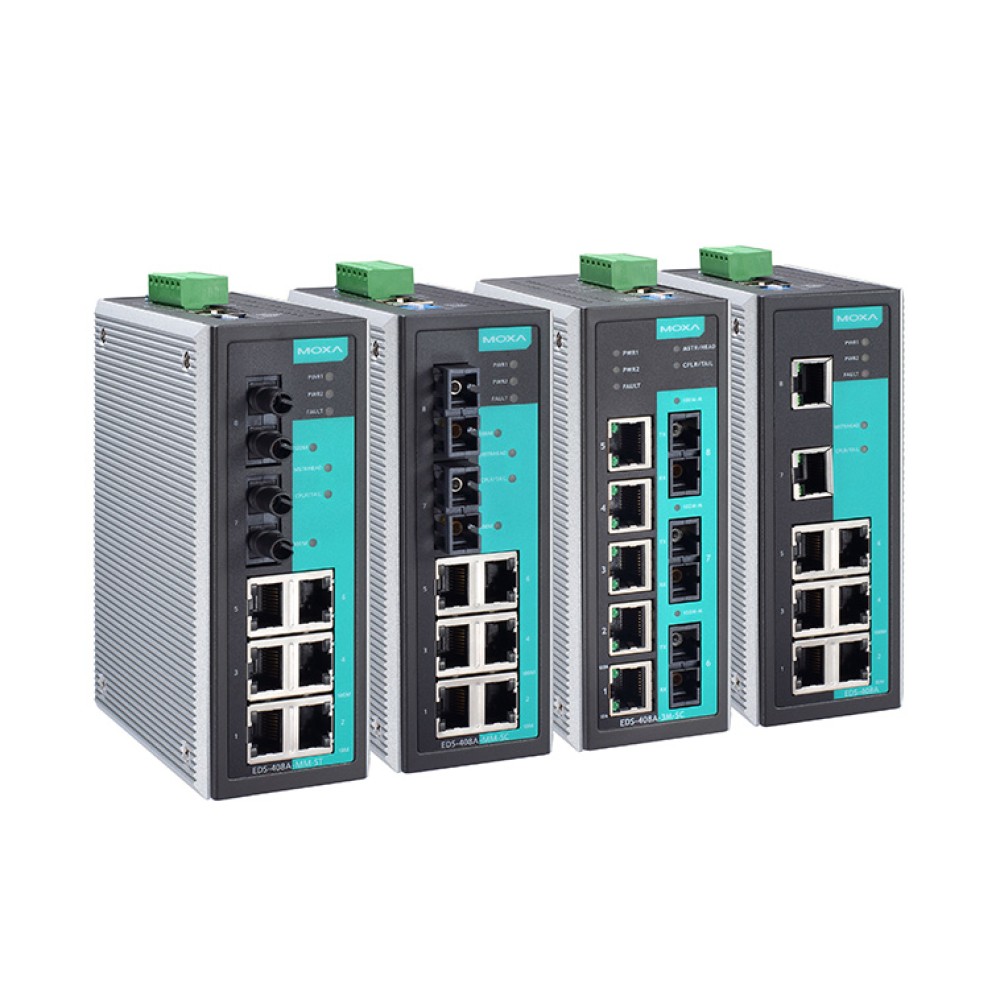

EDS-408Aシリーズ 製品一覧
