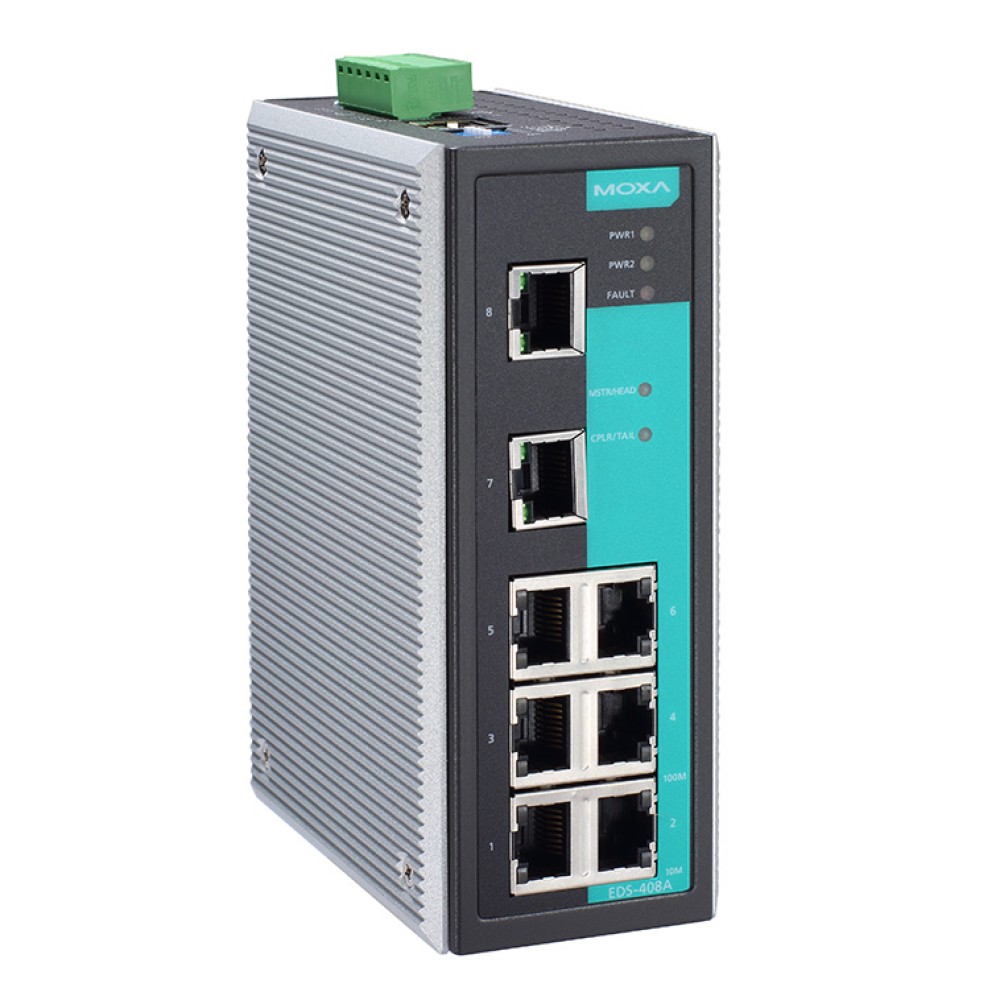

EDS-408A-EIP
5および8ポートエントリレベルマネージド･イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース（CLI）
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IPおよびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視のサポート
- Ethernet/IP EDS(Electronic Data Sheet)ファイル、カスタムAOE(Add-On Instructions)およびFactoryTalk® Viewフェースプレートが利用可能
- リダンダントギガビットTurbo Ring、Turbo Chain(リカバリタイム＜ 20 ms、250台スイッチ不全負荷時)、RSTP/STPネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS（IEEE 802.1p/1Q）およびTOS/DiffServによるデターミニズムの向上
- RMONによる効率的なネットワークの監視およびプロアクティブ機能
- SNMP V1/V2c/V3による異なるレベルのネットワークセキュリティ管理
- 予期せぬネットワークステータスを予防する帯域幅管理
- オンラインデバッグのためのポートミラーリング
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
EDS-405A/408A-EIPは、EtherNet/IP対応の 5ポートおよび8ポートマネージドイーサネットスイッチです。EtherNet / IPを組み込むことによりEIPのスイッチは、ファクトリーオートメーションHMIの優れた操作性およびネットワーク可視化のためにFactoryTalk®View産業用管理ソフトウェアをカスタムプレートにして可視化します。また、EDS-405A/408A-EIPは、IGMPスヌーピング、IEEE 802.1Q VLAN、QoS、ポートミラーリング、SNMP、帯域幅管理、およびemailやリレイによるアラームといった様々な有用な管理機能をサポートしています。
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3x フロー制御 IEEE 802.1D-2004 スパンニング・ツリー・プロトコル IEEE 802.1w Rapid STP IEEE 802.1p Class of Service IEEE 802.1Q VLANタギング |
|---|---|
| プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, EtherNet/IP, Modbus/TCP, IPv6, NTP Server/Client |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE802.3xフロー制御, バックプレッシャーフロー制御 |
| スイッチプロパティ | |
| MACテーブルサイズ | 2 K (EDS-405A-EIP), 8 K (EDS-408A-EIP) |
| パケットバッファサイズ | 1 Mbit |
| インターフェース | |
| RJ-45ポート | 10/100BaseT(X)オートネゴシエーションスピード、F/H デュープレックスモードおよび自動MDI/MDI-X 接続 |
| コンソール | RS-232C(RJ-45コネクタ) RS-232 (RJ45 connector) |
| DIPスイッチ | Turbo Ring, Master, Coupler, Reserve |
| LED表示 | PWR1、PWR2、FAULT、MASTER、COUPLER、10/100M |
| 警報接点 | 1リレイ出力(1A、@24VDC) |
| 電源 | |
| 入力電圧 | 24VDC (12 ～ 45VDC)、冗長デュアル入力 |
| 入力電流 | EDS-405A-EIP: 0.24 A @ 24 V EDS-408A-EIP: 0.26 A @ 24 V |
| 過電流保護 | 有り |
| 接続 | リムーバル6端子ターミナルブロック |
| 逆極性保護 | 有り |
| メカニカル | |
| ケース | IP30プロテクション、メタルケース |
| サイズ（W×H×D） | 53.6×135×105mm |
| 重さ | 650g |
| 取付 | DINレール、ウォールマウント（オプションキット） |
| 環境 | |
| 動作温度 | 標準温度モデル: 0 ～ 60℃ ワイド温度モデル: -40 ～ 75℃（Tモデル） |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95%（結露なきこと） |
| 適合規格 | |
| 安全 | UL 508, UL 60950-1※, CSA C22.2 No. 60950-1, EN 60950-1※※ |
| ハザード環境 | UL/cUL Class I Division 2 Groups A/B/C/D※, ATEX Zone 2 Ex nC IIC※ |
| EMI | FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8 |
| マリタイム | DNV, GL |
| 交通管制 | NEMA TS2 |
| 鉄道 | EN-50121-4※※ |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| ※EDS-405A/EDS-408A-EIPのみ ※※EDS-408A-EIPのみ | |
| MTBF | |
| 時間 | EDS-405Aシリーズ： 392,000 時間 EDS-408A シリーズ：363,000 時間 |
| データベース | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| EDS-408A-EIP | エントリーレベルマネージドイーサネットスイッチ 8 10/100BaseT(X) ポート 0～60℃動作温度 EtherNet/IP対応 |
|---|

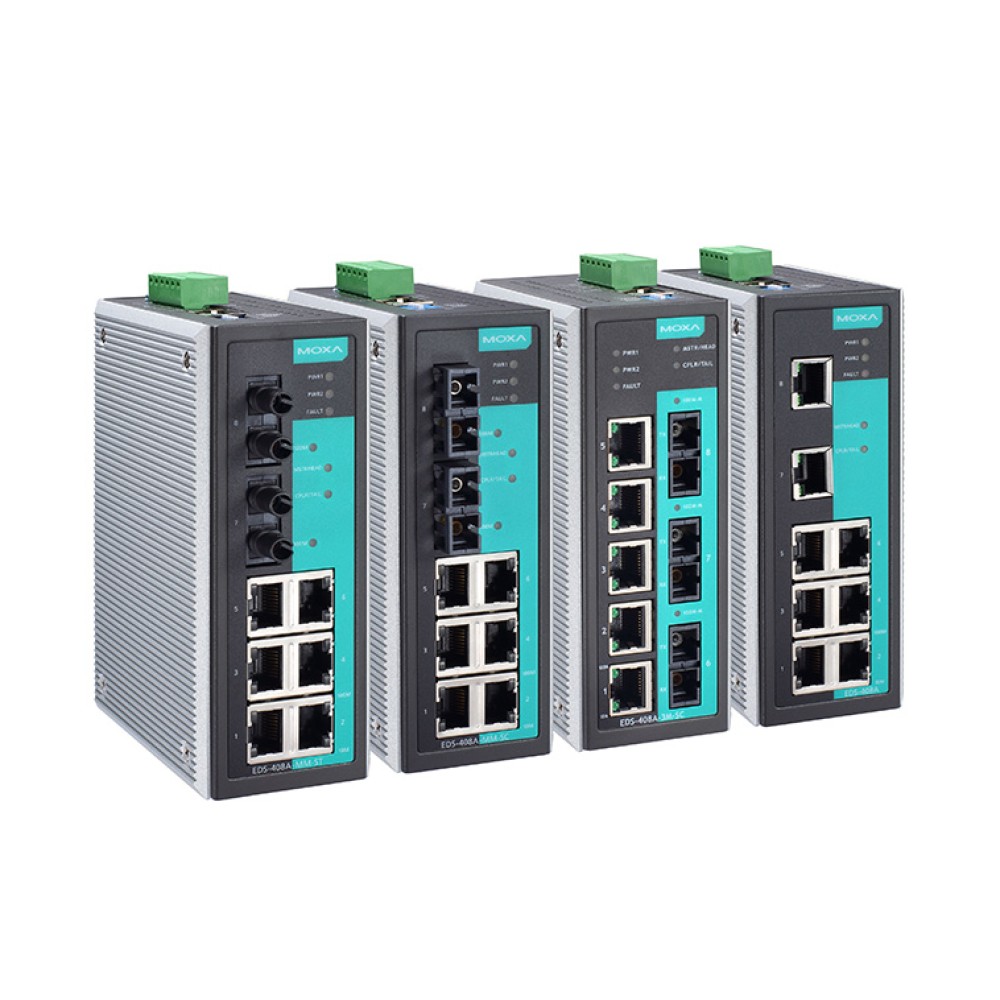

EDS-408Aシリーズ 製品一覧
