Moxa製品
C320Turbo PCI Express
- この製品は販売を終了いたしました。
- 【後継機種】 CP-168EL-A / CP-116E-A / CP-168U
8～32ポートインテリジェントPCI Expressシリアルボード
- メーカ
- Moxa
- 商品コード
- C320Turbo PCI Express
- ダウンロード
8～32ポートインテリジェントPCI Expressシリアルボード
インテリジェントC320Turbo PCI Expressシリアルボードは、RS-232C/RS-422アプリケーションにおいて1つのコンピュータに128シリアルデバイスを接続するために必要な拡張および多目的なCOM/TTYソリューションを提供します。C320TurboのオンボードCPUと大容量のデュアルポートメモリは、パフォーマンスとスケーラビリティが重要視される大規模システムにおいてホストシステムのリソース負荷を大幅に軽減します。
- PCI Express x 1準拠
- ロープロファイルフォームファクタによりスモールサイズPCに完全にフィット
- システムあたり128ハイパフォーマンスシリアルポートをサポート
- CPU負荷を劇的に削減
- モジュラー設計によりポートの拡張が容易
- モジュール上のLEDおよび7セグメント表示による送信ステータスの監視
- オペレーティングシステムの幅広い選択を提供するドライバ
- 最大ボーレート460.8 Kbps
| ハードウェア | |
| 通信コントローラ | 16C550Cまたはコンパチブル x 8 |
|---|---|
| Bus | PCI Express x 1 |
| コネクタ | DB25(F) |
| プロセッサ | TI DSP TMS320BC52PJ |
| メモリ | 512 KB |
| シリアルインターフェース | |
| ポート数 | 32/コントロールボード(max.) |
| シリアル規格 | RS-232C (RS-422 ： デスクトップオプション) |
| 最大のボード数/PC | 4 |
| パフォーマンス | |
| ボーレート | 50 bps～460.8 Kbps |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、偶数、奇数、スペース、マーク |
| IRQ | BIOSによりアサイン |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | TxD+/-、RxD+/-、RTS+/-、CTS+/-、GND |
| ドライバサポート | |
| オペレーティングシステム | Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、DOS |
| Note ： 最新のドライバサポート情報は、Moxaの最新のwebサイトをご覧ください | |
| メカニカル | |
| サイズ | 135 x 67 mm |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 保管温度 | -20 ～ 55℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 2,937,578時間 |
| 電源 | |
| 電力消費量 | 1,160 mA @ 3.3 VDC |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |

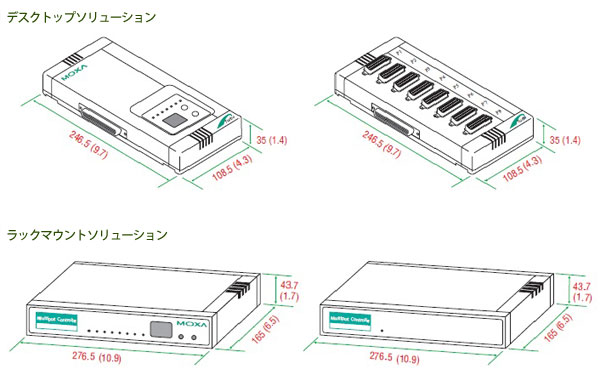

サイズ 単位：mm ( inc )
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
| C32010T/PCIEL | PCI Expressボード |
こちらより お問い合わせ ください |
|---|---|---|
| C32080T | 8ポートRS-232Cモジュール、RJ45 (10-pin) コネクタ、ラックマウントキット含む | |
| C32081T | 16ポートRS-232Cモジュール、RJ45 (10-pin) コネクタ、ラックマウントキット含む | |
| C32082T | 8ポートRS-232Cモジュール、RJ45 (10-pin) コネクタ、DB37リンクケーブル および、ラックマウントキット含む |
|
| C32083T | 16ポートRS-232Cモジュール、RJ45 (10-pin) コネクタ、DB37リンクケーブル および、ラックマウントキット含む |
|
| C32020T | DB25－DB25リンクケーブル(2 m)、 Note ：長距離用はC32050T（※） |
|
| C32030T | CPUモジュール | |
| C32045T | 8ポートRS-232C拡張モジュール、DB25(F)コネクタ | |
| C32047T | 8ポートRS-232C拡張モジュール、DB25(M)コネクタ | |
| C32071T | 8ポートRS-232C拡張モジュール、サージ保護(ESD 25 KV)、DB25(F)コネクタ | |
| C32061T | 8ポートRS-422拡張モジュール、DB25(F)コネクタ | |
| C32065T | 8ポートRS-422拡張モジュール、オプティカルアイソレーション、DB25(F)コネクタ |
※ 長距離用には C32050T (2016年11月16日が最終購入日)をご利用ください。
