AWK-3131-RCCシリーズ

この製品は販売を終了いたしました。

鉄道産業用 EN 50155認証、日本・米国・ヨーロッパ電波法適用機種 IEEE 802.11a/b/g/n 無線LANアクセスポイント/ブリッジ/クライアント

AWK-3131-M12-RCCシリーズ産業用IEEE a/b/g/n 無線LANアクセスポイント/ブリッジ/クライアントは、オンボード旅客インフォテインメントシステムおよび車両内ワイヤレスバックボーンネットワークといったアプリケーションに理想的なワイヤレスソリューションを実現するために特別に設計されています。AWK-3131-M12-RCCシリーズは、802.11gモデルに比べて高速のデータレートを提供し、様々な優れたワイヤレス設定およびアプリケーションに最適です。ACC(Auto Carriage Connection=車両間自動接続)機能は、ワイヤレスキャリッジバックボーンネットワークのシンプルな展開と信頼性の増大を提供します。AWK-3131-M12-RCCシリーズは、日本を始め米国、ヨーロッパの電波法に適合しています。そのため鉄道インフラ輸出の際に新たに電波許可申請を提出することはありません。また、AWK-3131-M12-RCCシリーズは、乗客Wi-Fiサービスの最適化および、動作温度、電源入力電圧、サージ、ESDおよび振動をカバーするEN 50155のエッセンシャルセクションに準拠しています。また、AWK-3131-RCCは、PoE経由で給電することができるので導入が容易です。

改善された高いデータレートと帯域幅

  • 最大300Mbpsのデータレートによるハイスピードワイヤレス接続性
  • MIMO技術により複数のデータストリームの送受信能力を向上
  • チャネルボンディング技術によりチャネル幅の増大

産業用グレードアプリケーション用仕様

  • 効率的なデータトラフィック管理のための産業グレードのQoSおよびVLAN
  • オンサイトの監視および警告のための組み込まれたDI/DO
  • 容易な導入とアンテナの調整に役立つ信号強度を表示するLED
  • 鉄道車両のキャリッジ・ツー・キャリッジ通信のために特別に設計
  • IEEE 802.11a/b/g/n準拠
  • 最大300Mbpsデータレート
  • MIMO技術によりデータスループットとレンジを増大
  • EN 50155のエッセンシャルセクションに適合
  • M12耐震コネクタ
  • -40~75℃動作温度(Tモデル)
WLANインターフェース
規格 IEEE 802.11a/b/g/n ワイヤレスLAN
IEEE 802.11i ワイヤレスセキュリティ
IEEE 802.3 10BaseT
IEEE 802.3u 100BaseTX
IEEE 802.3ab 1000BaseT
IEEE 802.3af Power-over-Ethernet
IEEE 802.1D スパニングツリープロトコル
IEEE 802.1w ラピッドSTP
IEEE 802.1Q VLAN
スペクトラム拡散変調
  • DSSS:DBPSK、DQPSK、CCK
  • OFDM:BPSK、QPSK、16QAM、64QAM
  • 802.11b:CCK @11/5.5Mbps、DQPSK @2Mbps、DBPSK @1Mbps
  • 802.11a/g:64QAM @54/48Mbps、16QAM @36/24Mbps、QPSK @18/12Mbps、BPSK @9/6Mbps
  • 802.11n:64QAM @ 300 Mbps~BPSK @ 6.5 Mbps(複数レートサポート)
運用チャネル
(中心周波数)
US :
2.412~2.462GHz(11チャネル)
5.18~5.24GHz(4チャネル)
EU :
2.412~2.472GHz(13チャネル)
5.18~5.24GHz(4チャネル)
JP :
2.412~2.472GHz(13チャネル、OFDM)
2.412~2.484GHz(14チャネル、DSSS)
5.18~5.24GHz(4チャネル、W52)
セキュリティ
  • SSIDブロードキャストイネーブル/ディセーブル
  • ファイアウォール:MAC/IP/プロトコル/ポートベースフィルタリング
  • 64-bitおよび128-bit WEPエンクリプション、WPA/WPA2 個人および企業(IEEE 802.1X/RADIUS、TKIPおよびAES)
送信レート 802.11b:1、2、5.5、11Mbps
802.11a/g:6、9、12、18、24、36、48、54Mbps
802.11n:6.5~300 Mbps(複数レートサポート)
TX 送信出力 802.11b:
Typ.18±1.5dBm @1~11Mbps
802.11g:
Typ.18±1.5dBm @6~24Mbps、
Typ.17±1.5dBm @36~48Mbps、
Typ.15±1.5dBm @54Mbps
802.11a:
Typ.17±1.5dBm @6~24Mbps、
Typ.16±1.5dBm @36~48Mbps
Typ.14±1.5dBm @54Mbps
RX感度 802.11b:
-92 dBm @ 1 Mbps、-90 dBm @ 2 Mbps、-88 dBm @ 5.5 Mbps、
-84 dBm @ 11 Mbps
802.11g:
-87 dBm @ 6 Mbps、-86 dBm @ 9 Mbps、-85 dBm @ 12 Mbps、
-82 dBm @ 18 Mbps、-80 dBm @ 24 Mbps、-76 dBm @ 36 Mbps、
-72 dBm @ 48 Mbps、-70 dBm @ 54 Mbps
802.11a:
-87 dBm @ 6 Mbps、-86 dBm @ 9 Mbps、-85 dBm @ 12 Mbps、
-82 dBm @ 18 Mbps、-80 dBm @ 24 Mbps、-76 dBm @ 36 Mbps、
-72 dBm @ 48 Mbps、-70 dBm @ 54 Mbps
TX送信出力MIMO 802.11a/n (20/40 MHz):
MCS15 20 MHz:Typ. 13 dBm(± 1.5 dBm)
802.11g/n (20 MHz):
MCS15 20 MHz:Typ. 14 dBm(± 1.5 dBm)
RX感度MIMO 802.11a/n:
-68 dBm @ MCS15 40 MHz、-69 dBm @ MCS15 20 MHz、
-70 dBm @ MCS7 40 MHz、-71 dBm @ MCS7 20 MHz
802.11g/n:
-69 dBm @ MCS15 20 MHz、-71 dBm @ MCS7 20 MHz
プロトコルサポート
ジェネラルプロトコル Proxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP UDP、RADIUS、SNMP、PPPoE、DHCP
APのみのプロトコル ARP、BOOTP、DHCP、STP/RSTP(IEEE 802.1D/w)
インターフェース
外部アンテナ用コネクタ AWK-3131-M12-RCC QMA(F)
M12ポート 1、10/100/1000BaseT(X)、オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション
コンソールポート RS-232C(RJ45タイプ)
LED表示 PWR1、PWR2、PoE、FAULT、ステータス、信号強度、無線LAN、LAN
アラーム接点(デジタル出力) 1 リレイ出力、電流容量1 A @ 24 VDC
デジタル入力 2電気的アイソレーション入力
  • +13~+30V:state"1"
  • +3~-30V:state"0"
  • 最大入力電流:8mA
メカニカル
ハウジング メタル、IP30保護等級
重さ 970 g

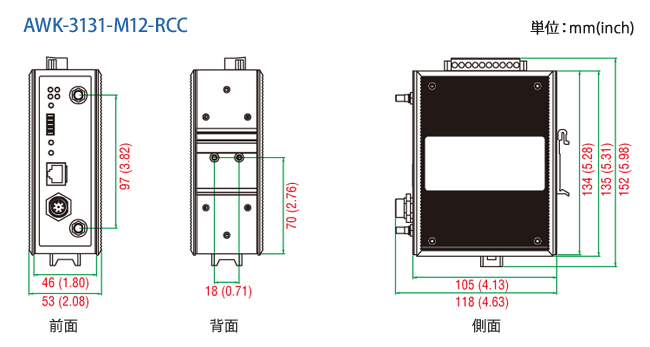

サイズ 53 x 135 x 105 mm
設置 DINレールマウンティング(標準)、ウォールマウンティング(オプション)
環境
動作温度 標準モデル:-25~60℃
ワイド温度モデル:-40~75℃
保管温度 -40~85℃
相対湿度 5%~95% (結露なきこと)
電源
入力電圧 12~48 VDC、冗長デュアルDC電源入力または48 VDC
Power-over-Ethernet(IEEE 802.3af準拠)
EN 50155 on 24 VDCに準拠
コネクタ 10ピンリムーバルターミナルブロック
電源消費量 12~48 VDC、700 mA
逆極性保護
規格および認証
安全 EN 60950-1(LVD)、UL 60950-1、IEC 60950-1(CB)
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class B
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
ラジオ EN 300 328、EN 301 893、DSPR(日本)
鉄道交通 EN 50155、EN 50121-1/4
Note * EN50155仕様の部分に準拠
平均故障間隔 (MTBF:mean time between failures)
時間 407,416時間
保証
保証期間 5年
詳細 Moxa社 製品保証方針

詳細

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

AWK-3131-M12-RCC-US 802.11n、ACC/AP/ブリッジ/クライアント、
-25~60℃動作温度、M12コネクタ、US band
こちらより
お問い合わせ
ください
AWK-3131-M12-RCC-US-T 802.11n、ACC/AP/ブリッジ/クライアント、
-40~75℃動作温度、M12 コネクタ、US band
AWK-3131-M12-RCC-EU 802.11n、ACC/AP/ブリッジ/クライアント、
-25~60℃動作温度、M12コネクタ EU band
AWK-3131-M12-RCC-EU-T 802.11n、ACC/AP/ブリッジ/クライアント、
-40~75℃動作温度、M12 コネクタ、EU band
AWK-3131-M12-RCC-US-CT 802.11n、ACC/AP/ブリッジ/クライアント、
-25~60℃動作温度、M12コネクタ、US band、
コンフォーマルコーティング
AWK-3131-M12-RCC-US-CT-T 802.11n、ACC/AP/ブリッジ/クライアント、
-40~75℃動作温度、M12 コネクタ、US band、
コンフォーマルコーティング
AWK-3131-M12-RCC-EU-CT 802.11n、ACC/AP/ブリッジ/クライアント、
-25~60℃動作温度、M12コネクタ EU band、
コンフォーマルコーティング
AWK-3131-M12-RCC-EU-CT-T 802.11n、ACC/AP/ブリッジ/クライアント、
-40~75℃動作温度、M12 コネクタ、EU band、
コンフォーマルコーティング
AWK-3131-M12-RCC-JP 802.11n、ACC/AP/ブリッジ/クライアント、
-25~60℃動作温度度、M12コネクタ、JP band
AWK-3131-M12-RCC-JP-T 802.11n、ACC/AP/ブリッジ/クライアント、
-40~75℃動作温度度、M12コネクタ、JP band
AWK-3131-M12-RCC-JP-CT 802.11n、ACC/AP/ブリッジ/クライアント、
-25~60℃動作温度、M12コネクタ、JP band、
コンフォーマルコーティング
AWK-3131-M12-RCC-JP-CT-T 802.11n、ACC/AP/ブリッジ/クライアント、
-40~75℃動作温度、M12コネクタ、JP band、
コンフォーマルコーティング

オプショナルアクセサリ

ケーブル
A-CRF-RFQMAM-R2-50 QMA(M) to RP-SMA(M)、0.5m こちらより
お問い合わせ
ください
A-CRF-QMAMNM-R2-50 QMA(M) to N-type(M), RG-316ケーブル、0.5m
コネクタ
CBL-M12MM8PRJ45-BK-100-IP67 1m、A-coded M12-to-RJ45 Cat-5E UTPギガビットイーサネットケーブル、8-pin(M) M12 コネクタ、IP67保護等級 こちらより
お問い合わせ
ください
アレスタ
A-SA-NMNF-01 サージアレスタ、N-type(F) to N-type(M) こちらより
お問い合わせ
ください
ワイヤレスLANアンテナ
ANT-WSB-ANF-09 2.4 GHz、オムニディレクショナルアンテナ、
9 dBi, N-type(F)
こちらより
お問い合わせ
ください
ANT-WSB-PNF-12 2.4GHz、ディレクショナル/パネルアンテナ、
12dBi、N-type(F)コネクタ
ANT-WSB5-PNF-18 5 GHz、パネルアンテナ、18 dBi, N-type(F)
ANT-WSB5-ANF-12 5 GHz、オムニディレクショナルアンテナ、
12 dBi、N-type(F)
ANT-WSB-PNF-18 2.4 GHz、パネルアンテナ、18 dBi、N-type(F)
ANT-WDB-ANF-0407 2.4/5 GHz、デュアルバンドオムニディレクショナルアンテナ、4/7 dBi、N-type(F)
ANT-WDB-ANF-0609 2.4/5 GHz、デュアルバンドオムニディレクショナルアンテナ、6/9 dBi、N-type(F)
ANT-WDB-PNF-1518 2.4/5 GHz、デュアルバンドパネルアンテナ、
15/18 dBi、N-type(F)
