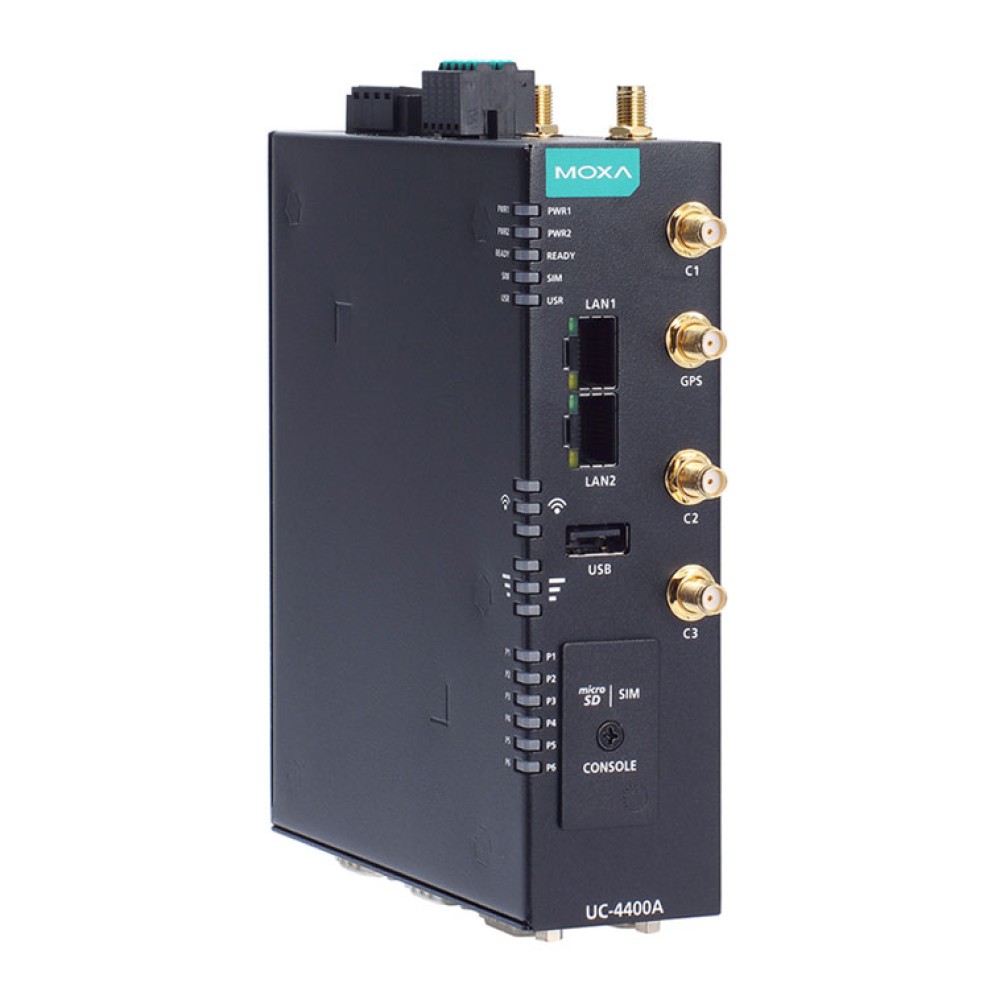

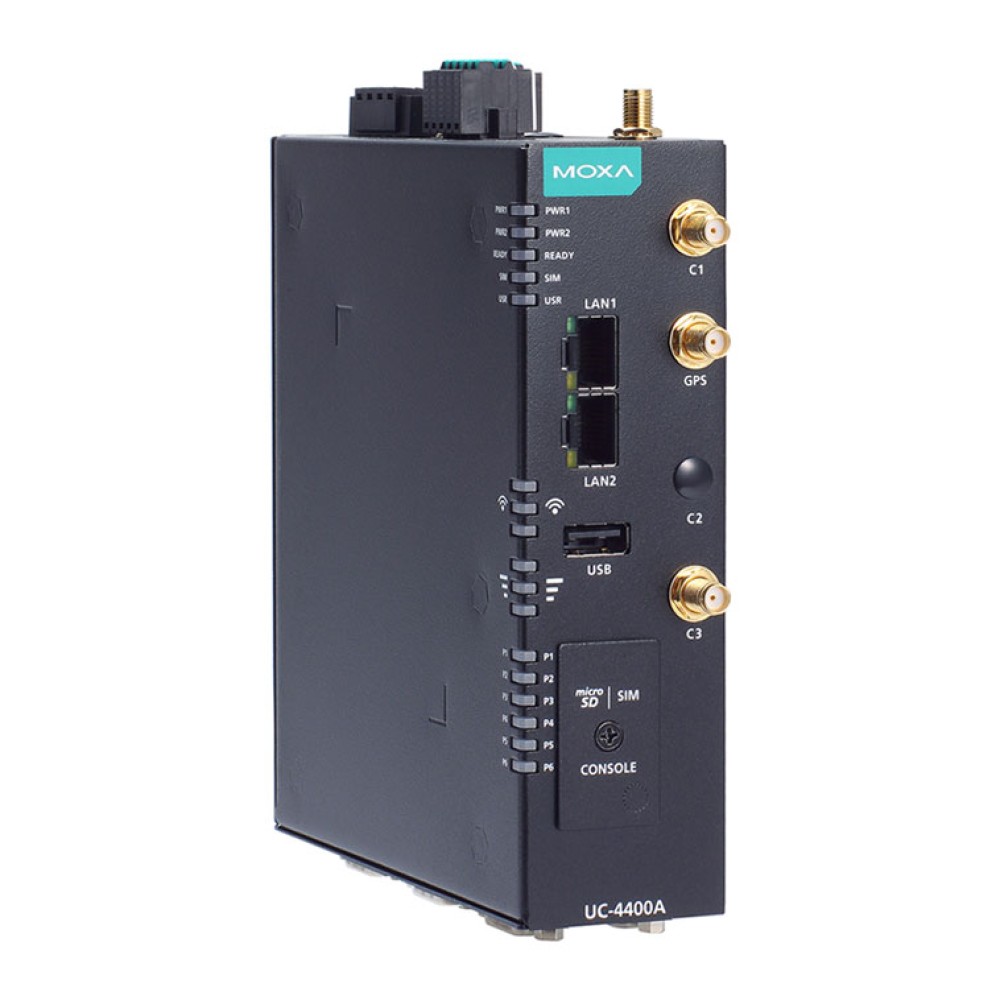

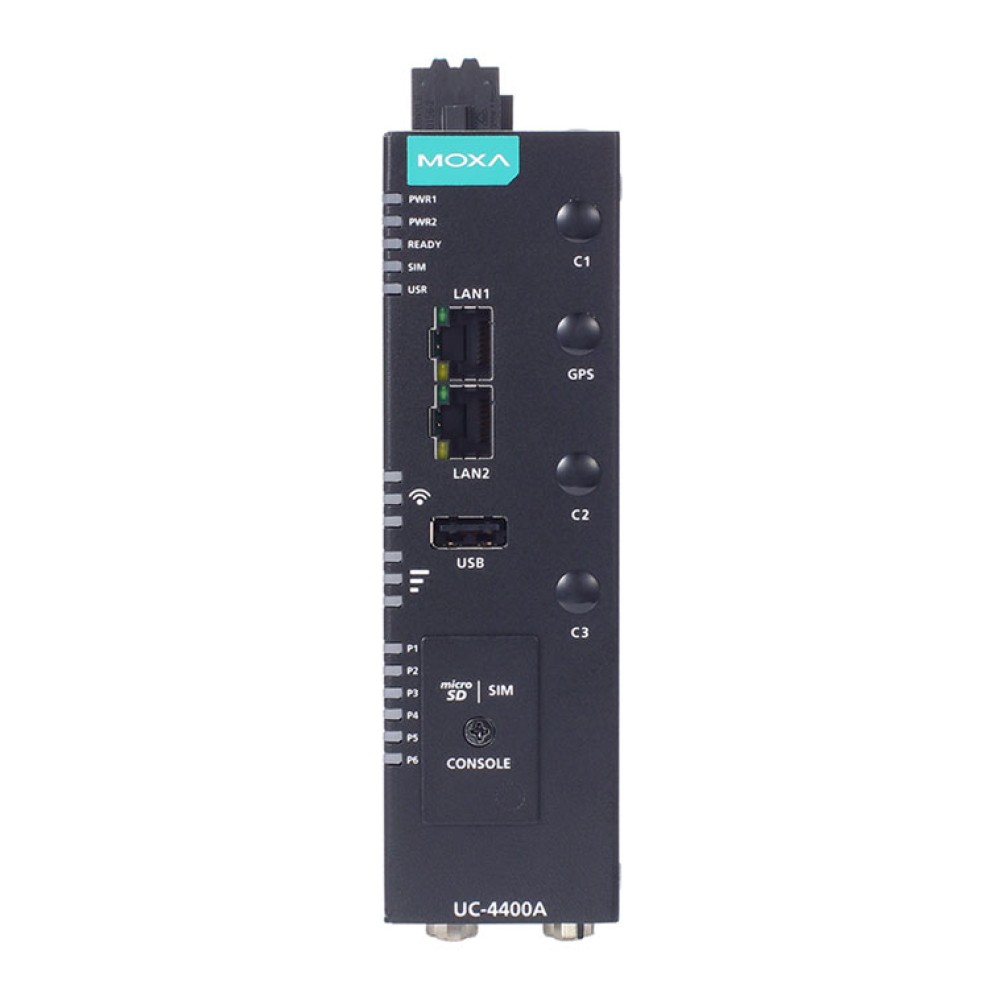

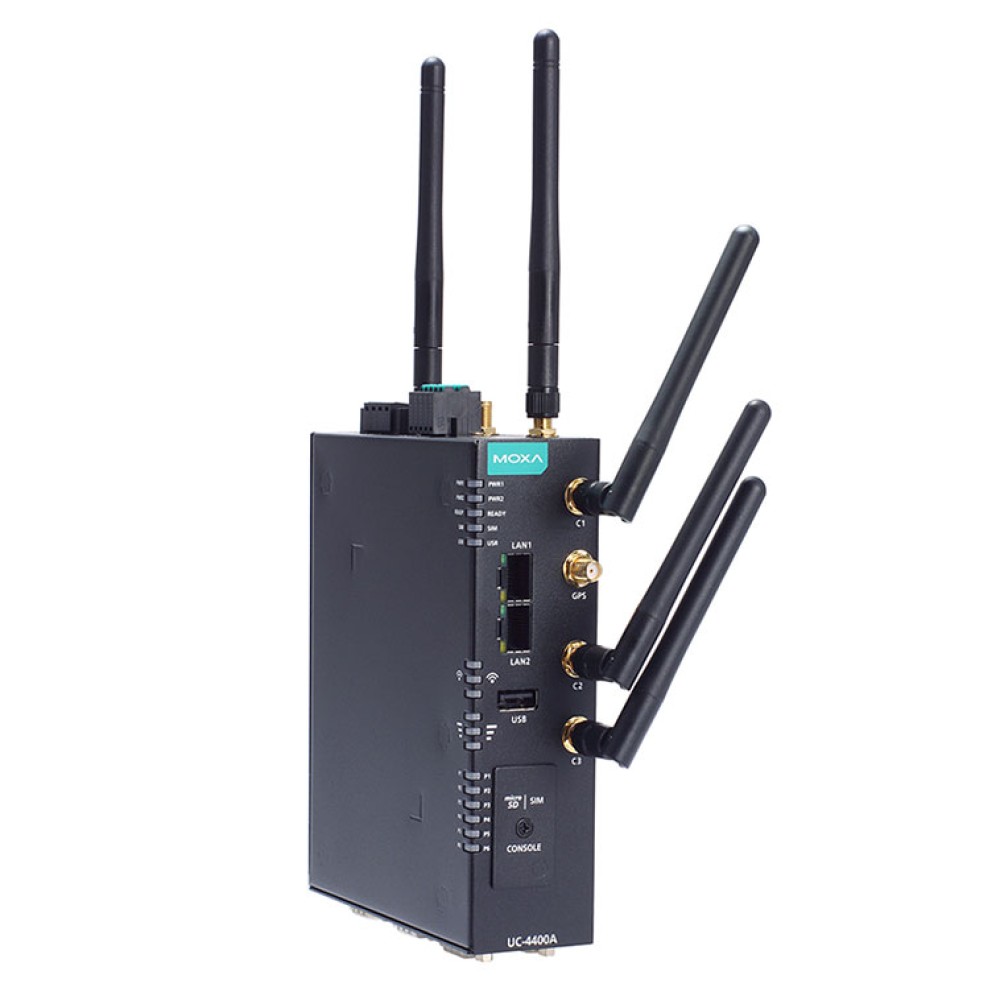

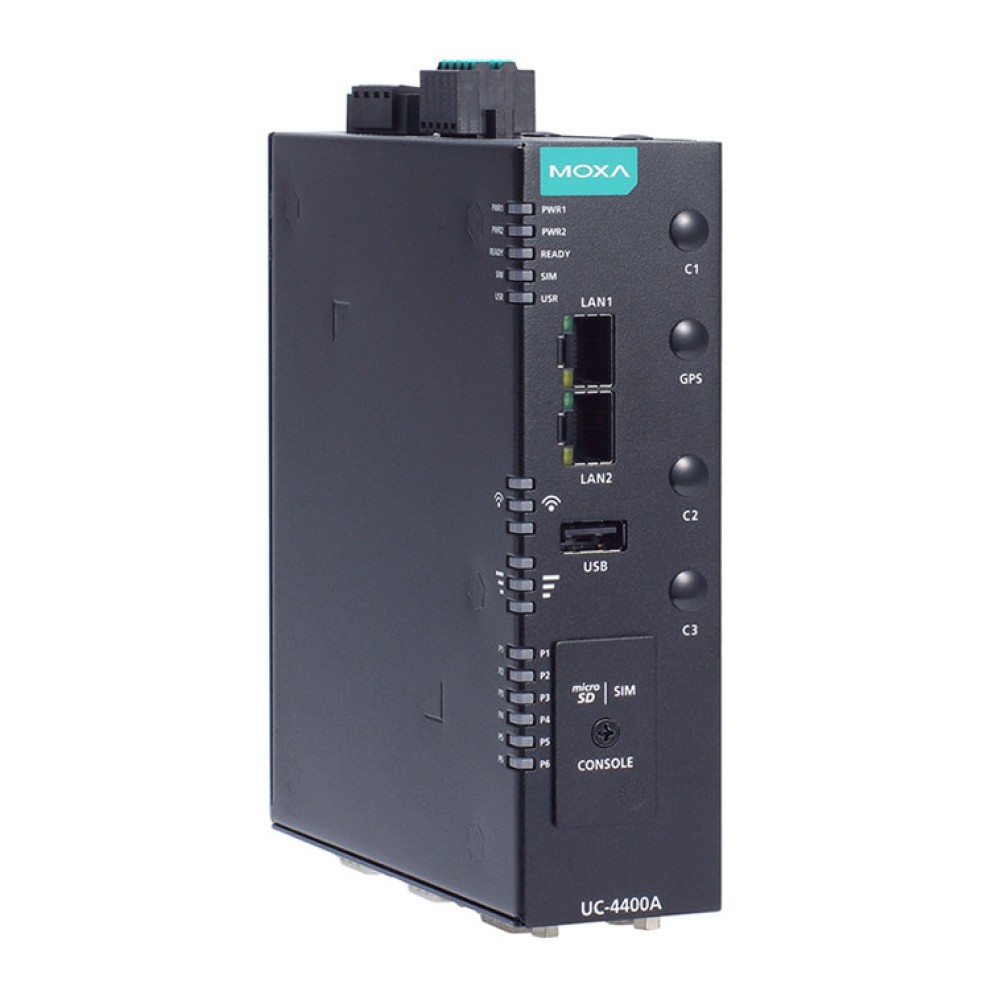

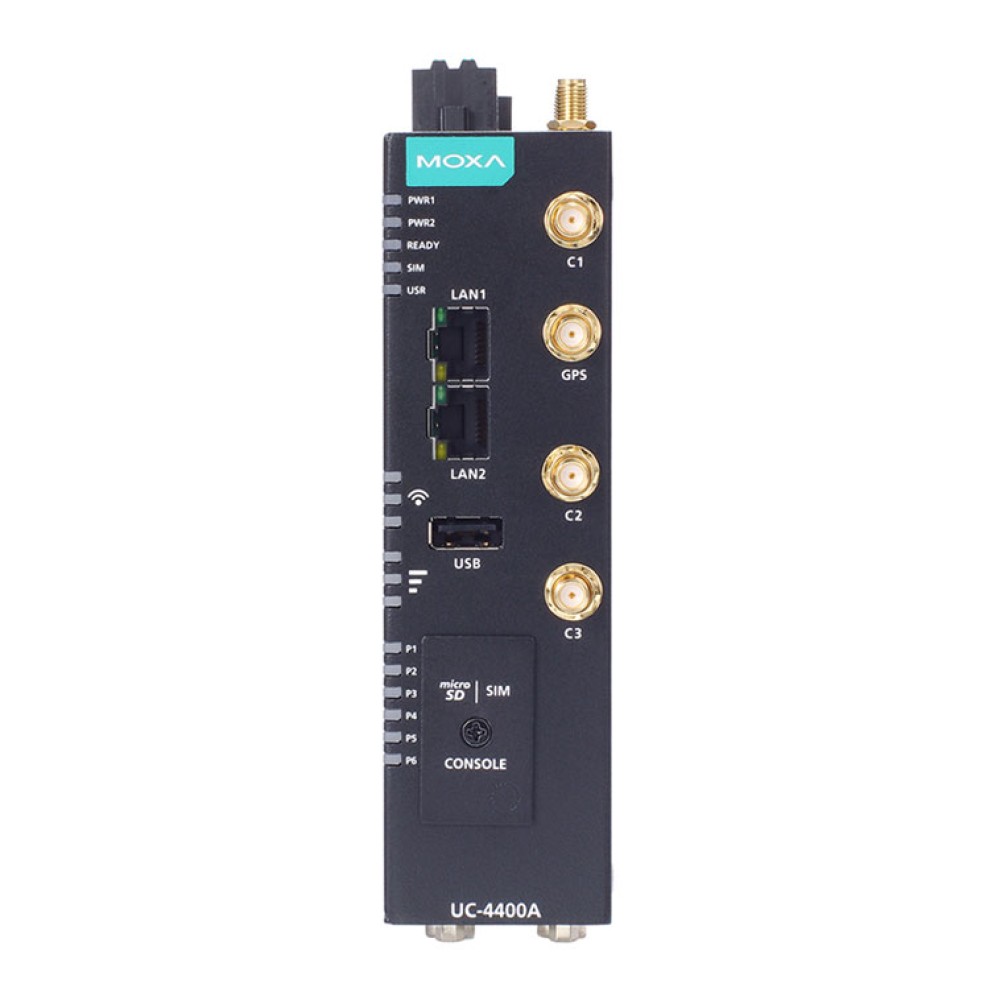

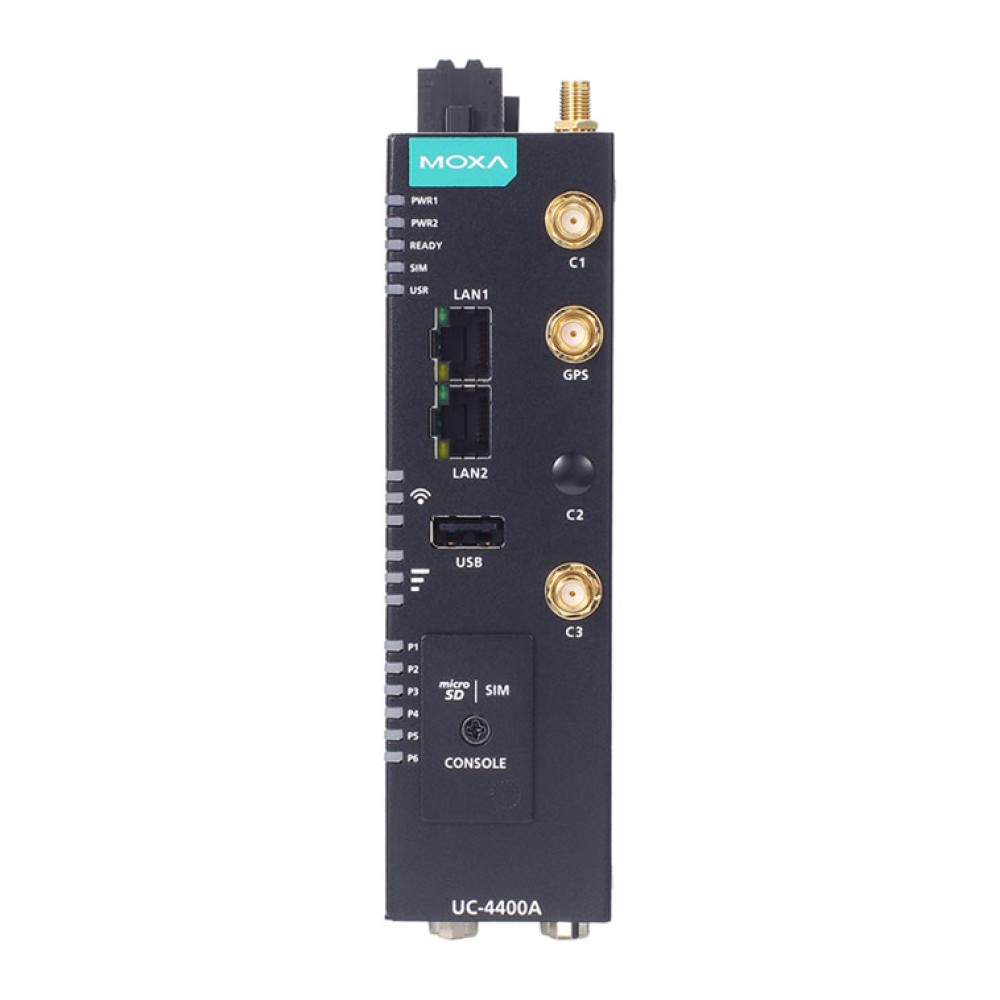

UC-4430A-T NEW

Arm Cortex-A53 クアッドコア 64ビットコンピューター, LTEおよびWi-Fi 6E機能サポート, シリアルポート×2, CANポート×1

主な製品特長

  • Arm Cortex-A53 クアッドコア 1.6GHzプロセッサー
  • デュアルSIMおよびAT&T 認証取得済み 5G Sub-6GHz NRモジュール搭載
  • オートセンシング10/100/1000 Mbpsイーサネットポート×2
  • CANbusおよびシリアルポート (2kV 絶縁保護)
  • 10年間の優れた長期サポート付き Moxa Industrial Linux
  • Wi-Fi 6Eおよび4G LTE Cat.4サポート (オプションアクセサリーを使用)
  • デュアルSIMスロット
  • CE/FCC/UL認証
  • ISA/IEC 62443-4-2 SL2認証に対応
  • 動作温度範囲:-40~75℃ (セルラーモジュールを有効にした場合:-40~70℃)

FCC

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

UC-4400Aコンピューティングプラットフォームは、組み込みデータ収集アプリケーション向けに設計されています。このコンピューターには、最大4つのRS-232/422/485シリアルポート、デュアル10/100/1000 Mbpsイーサネットポート、最大2つのCANポートと、LTE Cat. 4およびWi-Fi 6EモジュールをサポートするMini PCIe および M.2 Eソケットが搭載されています。これらの汎用性の高い機能を備えたUC-4400Aは、さまざまなデータ収集アプリケーションにおける複雑な通信ソリューションを効率的に適応させることができます。

UC-4400Aは、Arm Cortex-A53クアッドコアプロセッサーを中心に構築されており、エネルギー監視システムでの使用に最適化されていますが、さまざまな産業用ソリューションにも幅広く適用できます。柔軟なインターフェースオプションを備えたこの小型の組み込みコンピューターは、現場でのデータ収集とデータ処理のための信頼性の高いセキュアなゲートウェイであるだけでなく、他の多くの大規模な展開のための優れた通信プラットフォームを提供します。

過酷な環境でのデータ収集アプリケーションには、ワイド温度対応セルラーモデルを提供することができます。すべてのユニットはテスト室で徹底的に検証されているので、セルラー対応コンピューティングプラットフォームがワイド温度アプリケーションに適していることを保証します。

アプリケーション

  • 太陽光/風力エネルギー
  • バッテリーエネルギー貯蔵
  • EV充電インフラストラクチャ
  • 施設監視
  • 機械監視
  • 石油・ガス
  • 浄水・廃水処理
  • インテリジェント交通システム
  • さまざまなIIoTゲートウェイアプリケーション
コンピューター
CPUArm Cortex-A53 クアッドコア 1.6 GHz
DRAM4 GB LPDDR4
サポートOS Moxa Industrial Linux 3 (Debian 11, kernel 5.10), 2031 EOL
www.moxa.com/MIL を参照
プリインストールストレージ16 GB eMMC
拡張スロットmicroSDソケット×1
コンピューターインターフェース
イーサネットポート オートセンシング10/100/1000 Mbpsポート (RJ45コネクター) ×2
シリアルポートRS-232/422/485ポート×2 (ソフトウェア選択可能, DB9オスコネクター)
CANポートCAN 2.0 A/B×1 (DB9オス)
デジタル入力 DI×4
デジタル出力DO×4
USB 2.0USB 2.0ホスト×1, タイプAコネクター
Wi-FiアンテナコネクターRP-SMA×2
セルラーアンテナコネクター SMA×2
GPSアンテナコネクター SMA×1
コンソールポートRS-232 (TxD, RxD, GND), 3ピン ヘッダー出力 (115200, n, 8, 1)
拡張スロット M.2 E-keyスロット×1 (Wi-Fi用)
mPCIeスロット×1 (LTE用)
SIMフォーマットNano
SIM数2
ボタンプログラマブルボタン
TPMTPM v2.0
イーサネットインターフェース
磁気絶縁保護1.5 kV (内蔵)
シリアルインターフェース
ポート数2
ボーレート50 bps ~ 921.60 kbps
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, Even, Odd, Space, Mark
フロー制御 RTS/CTS, XON/XOFF
RS-485用ADDC (自動データ方向制御)
RTSトグル (RS-232のみ)
コンソールポート3ピン ヘッダー - DB9 コンソールポート×1
シリアル信号
RS-232TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
CANインターフェース
ポート数1
ボーレート10 ~ 1000 kbps
コネクターDB9オス
産業用プロトコル CAN 2.0A
CAN 2.0B
絶縁2 kV (内蔵)
信号CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
デジタル入力
デジタル入力チャネルDI×4
コネクターねじ止め式ユーロブロック端子
センサータイプ ウェット接点 (NPN)
ドライ接点
ドライ接点 Logic 1:Open
Logic 0:Close to GND
ウェット接点 (COM to DI) Logic 1:0 ~ 3 VDC
Logic 0:10 ~ 30 VDC
絶縁3K VDC
デジタル出力
デジタル出力チャネルDO×4
コネクターねじ止め式ユーロブロック端子
電流定格200 mA/チャネル
I/OタイプSink
電圧0 ~ 30 VDC
セルラーインターフェース
LTE帯域 B1 (FDD 2100) MHz
B2 (FDD 1900) MHz
B3 (FDD 1800) MHz
B4 (FDD 1700 / AWS) MHz
B5 (FDD 850) MHz
B7 (FDD 2600) MHz
B8 (FDD 900) MHz
B12 (FDD 700ac) MHz
B13 (FDD 700c) MHz
B14 (FDD 700PS) MHz
B17 (FDD 700bc) MHz
B18 (FDD 800) MHz
B19 (FDD 800) MHz
B20 (FDD 800DD) MHz
B25 (FDD 1900) MHz
B26 (FDD 850) MHz
B28 (FDD 700) MHz
B29 (SDL 700) MHz
B30 (FDD 2300) MHz
B32 (SDL 1500) MHz
B34 (TDD 2000) MHz
B38 (TDD 2600) MHz
B39 (TDD 1900) MHz
B40 (TDD 2300) MHz
B41 (TDD 2500) MHz
B42 (TDD 3500) MHz
B43 (TDD 3600) MHz
B46 (TDD 5200) MHz
B48 (TDD 3600) MHz
B66 (FDD 1700 / AWS-3) MHz
B71 (FDD 600) MHz
UMT帯域 B1 (2100) MHz
B2 (1900) MHz
B3 (1800) MHz
B4 (AWS)
B5 (850) MHz
B6 (800) MHz
B8 (900) MHz
B19 (800) MHz
GPSインターフェース
周波数範囲 ワイドバンドGNSS:1559 ~ 1606 MHz (推奨)
GPS:BW NB GPS 2.046 MHz (中心周波数 1575.42 MHz)
GLONASS:BW 約8.3 MHz (1597.05 ~ 1606 MHz)
BeiDou:4.092 MHz BW (1559.05 ~ 1563.14 MHz)
Galileo:4.092 MHz BW (中心周波数 1575.42 MHz)
対応アンテナタイプ アクティブアンテナ (デフォルト)
パッシブアンテナ
初回測位時間 (TTFF) ホットスタート:1 秒
ウォームスタート:27 秒
コールドスタート:28 秒
感度 コールドスタート:-146 dBm
トラッキング:-161 dBm
アクイジション:-148 dBm
更新レート最小 1 Hz
無線LANインターフェース
無線LAN規格802.11a/b/g/n/ac/ax (オプションのWi-Fiアクセサリーの購入が必要)
周波数帯域 2.4 GHz / 6 GHz
2.4 GHz / 5 GHz
セキュリティ機能
ハードウェアベースセキュリティ TPM 2.0
ハードウェア Root of Trust セキュアブート
侵入検知ホストベースの侵入検知
セキュリティツール セキュリティ診断ツール
セキュリティイベント監査
セキュアアップデート
ディスク保護LUKSディスク暗号化
リカバリー 直近のセキュアな状態にワンステップでリカバリー
自動フェイルバックを備えたデュアルシステム設計
信頼性 ネットワークキープアライブ
ネットワークフェイルオーバーとフェイルバック
LEDインジケーター
システム Power × 2
READY (デバイス起動) × 1
SIMカードインジケーター × 1
LAN2ポート, 各ポートに1 (10/100/1000 Mbps)
シリアル2つのシリアルポート、各ポートにLED×1
CAN1つのCANポート、各ポートにLED×1
ワイヤレス信号強度 セルラー × 3
Wi-Fi × 3
ユーザープログラム可能1
電源パラメーター
電源入力数冗長デュアル入力
入力電圧9 ~ 48 VDC
入力電流2.10 A @ 9 VDC, 0.27 A @ 48 VDC (LTEアクセサリー使用時)
消費電力13 W (LTE使用時) @ 95% CPU負荷
電源コネクターネジ止め式ユーロブロック端子
逆極性保護サポート
信頼性
自動リブートトリガー外部RTC (リアルタイムクロック)
アラートツール外部WDT (ウォッチドッグタイマー)
筐体特性
ハウジング メタル
SECC
IP保護等級IP30
サイズ141.5 × 120 × 41 mm
重さ750 g
取り付け方法 DINレールマウント
ウォールマウント (要オプションキット)
環境
動作温度 Wi-Fi使用時:-30 ~ 70℃
セルラー使用時:-40 ~ 70℃
保管温度 (パッケージ含む)-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
規格および認証
EMC EN 55032/35
EN 61000-6-2/-6-4
UKCA
RCM
KC
EMI FCC Part 15B Class A
ICES-003 Class A
EN 55032 Class A
EN 61000-6-4 Class A
EMS IEC 61000-4-2 ESD:Contact:4 kV; Air:8 kV
IEC 61000-4-3 RS:80 MHz to 1 GHz:10 V/m
IEC 61000-4-4 EFT:Power:1 kV; Signal:1 kV
IEC 61000-4-5 Surge:Power:line-to-line 2 kV, Signal:line-to-ground 4 kV
IEC 61000-4-6 CS:150 kHz to 80 MHz; Signal:10 V
IEC 61000-4-8 PFMF
国際認証 FCC
CE
ISED
UKCA
RCM
KC
安全 IEC 62368-1
EN 62368-1
UL 62368-1
衝撃IEC 60068-2-27
振動 IEC 60068-2-64
2 grms @ 5 ~ 500 Hz, ランダム波, 軸あたり1時間 (USBデバイス未接続時)
グリーン製品RoHS, CRoHS, WEEE
MTBF (平均故障間隔)
時間1,161,321 時間
規格Telcordia (Bellcore) Standard TR/SR
保証
保証期間5 年
詳細Moxa社 製品保証方針

サイズ (単位=mm (inch) )

UC-4400Aシリーズ - サイズ

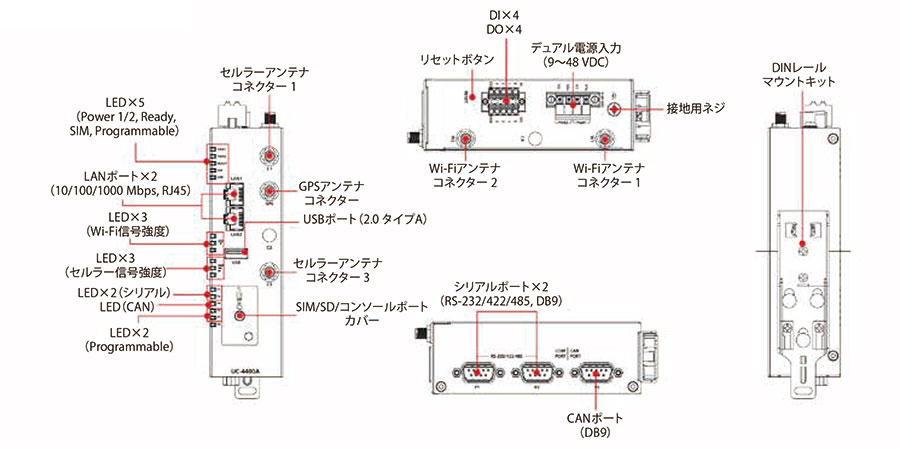

外観図

UC-4430A-T - 外観図
UC-4430A-T Arm Cortex-A53 クアッドコア 64ビットコンピューター, LTEおよびWi-Fi 6E機能サポート
シリアルポート×2
CANポート×1
M.2 E-keyスロット×1 (Wi-Fi用)
mPCIeスロット×1 (LTE用)
動作温度:-40 ~ 70℃

アクセサリー (別売り)

電源アダプター
PWR-12150-CN-SA-T バレルプラグタイプ:ロック付き
入力プラグ・タイプ:中国 (CN)
定格出力:1.5 A@ 12 VDC
電圧範囲:100 ~ 240 VAC
動作温度:-40 ~ 75℃
PWR-12150-EU-SA-T バレルプラグタイプ:ロック付き
入力プラグ・タイプ:欧州連合 (EU)
定格出力:1.5 A@ 12 VDC
電圧範囲:100 ~ 240 VAC
動作温度:-40 ~ 75℃
PWR-12150-UK-SA-T バレルプラグタイプ:ロック付き
入力プラグ・タイプ:英国 (UK)
定格出力:1.5 A@ 12 VDC
電圧範囲:100 ~ 240 VAC
動作温度:-40 ~ 75℃
PWR-12150-AU-SA-T バレルプラグタイプ:ロック付き
入力プラグ・タイプ:オーストラリア (AU)
定格出力:1.5 A@ 12 VDC
電圧範囲:100 ~ 240 VAC
動作温度:-40 ~ 75℃
PWR-12150-USJP-SA-T バレルプラグタイプ:ロック付き
入力プラグ・タイプ:米国/日本 (US/JP)
定格出力:1.5 A@ 12 VDC
電圧範囲:100 ~ 240 VAC
動作温度:-40 ~ 75℃
ケーブル
CBL-F9DPF1x4-BK-100 コンソールケーブル (4ピンコネクター)
1m
ウォールマウントキット
UC-4400A Wall-mounting Kit ウォールマウントキット, プレート2枚 (各 44.8×99×5.7 mm)
UC-4400A用ネジ (M3×5mm) 5本付き
ワイヤレスパッケージ
UC-4400A-LTE-CAT4-WW LTEパッケージ
グローバルカバレッジ用 Telit LE910C4-WWXD LTE Cat. 4 mPCIeカード
サーマルパッド×2
ヒートシンク×2
UC-443xAモデル用 M2.5×5 mmネジ×3本付き
UC-4400A-WLAN22-AX Wi-Fi 6Eパッケージ
EMWICOM WMX7205-1 Wi-Fi 6E M.2カード
サーマルパッド×2
ヒートシンク×2
UC-443xA/445xAモデル用 M2.5×5 mmネジ×2本付き

UC-4400Aシリーズ 製品一覧

UC-4410A-T Arm Cortex-A53 クアッドコア 64ビットコンピューター, シリアルポート×2, CANポート×1
UC-4414A-I-T Arm Cortex-A53 クアッドコア 64ビットコンピューター, シリアルポート×4, CANポート×2
UC-4430A-T Arm Cortex-A53 クアッドコア 64ビットコンピューター, LTEおよびWi-Fi 6E機能サポート, シリアルポート×2, CANポート×1
UC-4434A-I-T Arm Cortex-A53 クアッドコア 64ビットコンピューター, LTEおよびWi-Fi 6E機能サポート, シリアルポート×4, CANポート×2
UC-4450A-T-5G Arm Cortex-A53 クアッドコア 64ビットコンピューター, 5GおよびWi-Fi 6E機能サポート, シリアルポート×2, CANポート×1
UC-4454A-T-5G Arm Cortex-A53 クアッドコア 64ビットコンピューター, 5GおよびWi-Fi 6E機能サポート, シリアルポート×4, CANポート×2
