UC-8620A-T NEW

Arm Cortex-A72 デュアルコア 1.5GHz 64ビットボックスコンピューター,LTE用mPCIe×1

主な製品特長

Arm Cortex-A72 デュアルコア 1.5GHzプロセッサー
オートセンシング10/100/1000Mbpsイーサネットポート×4
RS-232/422/485シリアルポート×8
3kV絶縁保護付きCANポート×2 (CAN 2.0A/CAN 2.0B)
ストレージ拡張用 M.2 MキーSSDスロットおよびMicro SDソケット
拡張スロット経由でセルラーおよびWi-Fi 6Eに対応
10年間の優れた長期サポート付き Moxa Industrial Linux
EN 18031-1に準拠したワイヤレスサイバーセキュリティ
IEC 62443-4-2 セキュリティレベル2の要件に準拠
動作温度範囲：-40～75℃ (セルラーモジュールを有効にした場合：-40～70℃)

FCC

カテゴリー

シリーズ

UC-8600Aシリーズ製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ

UC-8600AシリーズのArmベースのボックス型コンピューティングプラットフォームは、組み込み型のデータ収集およびエッジコンピューティングアプリケーション向けに設計されています。

UC-8600Aは、4つの10/100/1000イーサネットポート、8つのRS-232/422/485シリアルポート、4つのDI/DOチャネル、2つのCANポートを搭載しており、さまざまな現場機器との接続を実現します。また、SSD用のM.2 MキーSSDスロットおよびMicro SDカードスロットによるストレージ拡張にも対応しています。さらに、Wi-Fi 6Eおよびセルラーモジュールに対応したワイヤレス拡張スロットにより、リモートアプリケーション向けの信頼性の高いワイヤレス通信を実現します。豊富な通信機能と柔軟な拡張性を備えたUC-8600Aシリーズは、過酷な産業環境にも対応し、効率的な導入を実現するソリューションです。

IEC 62443-4-2 セキュリティレベル2認証取得

Moxa Industrial Linux 4 (MIL4) Secureを搭載したUC-8600Aシリーズは、IEC 62443-4-2 セキュリティレベル2の認証を取得しています。IIoTデータやインフラをサイバー脅威から保護するためのテストおよび検証済みのセキュアなプラットフォームを提供し、これにより、資産所有者やシステムインテグレーターはIIoTアプリケーションを容易に統合できます。

IEC 62443-4-2 セキュリティレベル2証明書：https://certificates.iecee.org/#/deliverables/CERT/2180763/view (英語)

コンピューター
CPU	Arm Cortex-A72 デュアルコア 1.5GHz
DRAM	4GB LPDDR4 SDRAM
プリインストールストレージ	32GB eMMC
ストレージスロット	microSDソケット×1 M.2 Mキー 2242ソケット×1、PCIe
対応OS	Moxa Industrial Linux 4 (Debian 13, kernel 6.12), 2033 EOL www.moxa.com/MIL を参照
コンピューターインターフェース
イーサネットポート	オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター) ×4
シリアルチャネル	RS-232/422/485ポート×8 (ソフトウェア選択可能、ターミナルブロックコネクター)
デジタル入力	DI×4
デジタル出力	DO×4
CANポート	CAN 2.0 A/B×2 (3ピンターミナルブロック)
USB 3.0	USB 3.0ホスト×2、type-Aコネクター
拡張スロット	mPCIeスロット×1 (LTE用)
セルラーアンテナコネクター	SMA×2
SIM数	2
SIMフォーマット	Nano
GPSアンテナコネクター	SMA×1
コンソールポート	RS-232 (TxD, RxD, GND), 3ピンヘッダー出力 (115200, n, 8, 1)
ボタン	プログラマブルボタン
TPM	TPM v2.0
イーサネットインターフェース
磁気絶縁保護	1.5kV (内蔵)
シリアルインターフェース
ポート数	8
ボーレート	50bps ～ 921.6kbps
データビット	5, 6, 7, 8
ストップビット	1, 1.5, 2
パリティ	None, Even, Odd, Space, Mark
フロー制御	RTS/CTS RS-232用 XON/XOFF RS-485用 ADDC (自動データ方向制御)
シリアル信号
RS-232	TxD, RxD, RTS, CTS, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線	Data+, Data-, GND
RS-485-4線	Tx+, Tx-, Rx+, Rx-, GND
CANインターフェース
ポート数	2
コネクター	3ピンスプリング式ターミナルブロック
ボーレート	10Kbps ～ 1Mbps
産業用プロトコル	CAN 2.0A CAN 2.0B
絶縁	3kV (内蔵)
信号	CAN_H, CAN_L, CAN_GND
デジタル入力
チャネル数	4
コネクター	スプリング式ユーロブロック端子
センサータイプ	ドライ接点ウェット接点 (NPN)
ドライ接点	Logic 0：Close to GND Logic 1：Open
ウェット接点 (DI to COM)	Logic 0：10 ～ 30VDC (COM to DI) Logic 1：0 ～ 3VDC
絶縁	1.5kV
デジタル出力
チャネル数	4
コネクター	スプリング式ユーロブロック端子
定格電流	200mA/チャンネル
I/Oタイプ	Sink
電圧	0 ～ 30VDC
絶縁	1.5kV
セキュリティ機能
ハードウェアベースセキュリティ	TPM 2.0 ハードウェア Root of Trust セキュアブート
侵入検知	ホストベースの侵入検知
セキュリティツール	セキュリティ診断ツールセキュリティイベント監査セキュアアップデート
ディスク保護	LUKSディスク暗号化
復旧	最後に確認された安全な状態へのワンステップ復旧自動フェイルバック機能を備えたデュアルシステム設計
信頼性	ネットワークキープアライブネットワークのフェイルオーバーとフェイルバック
LEDインジケーター
システム	電源×1 READY (デバイス起動) ×1 SIMカードインジケーター×1 プログラマブル×2
LAN	4ポート, 各ポート2 (10/100/1000Mbps)
CAN	2ポート, 各ポート1 (Tx, Rx)
ワイヤレス信号強度	Wi-Fi×3 セルラー×3
電源パラメーター
入力電流	1.34A @ 12V
入力電圧	12 ～ 48VDC
電源コネクター	ネジ止め式ユーロブロック端子
消費電力	15W
信頼性
自動リブートトリガー	外部 WDT (ウォッチドッグタイマー)
アラートツール	外部 RTC (リアルタイムクロック)
筐体特性
ハウジング	メタル
IP保護等級	IP30
重さ	1,000g
サイズ	200×120×40.5mm
取り付け方法	ウォールマウント (標準) DINレールマウント (オプションキット付き)
環境
動作温度	アクセサリーなし：-40 ～ 75℃ LTEおよびWi-Fi：-30 ～ 65℃ Wi-Fiのみ：-30 ～ 70℃ LTEのみ：-40 ～ 70℃
保管温度	-40 ～ 85℃
相対湿度	5 ～ 95% (結露なきこと)
規格および認証
EMC	EN 55032/35 EN 61000-6-2/-6-4 UKCA RCM KC
EMI	FCC Part 15B Class A ICES-003 Class A EN 55032 Class A EN 61000-6-4 Class A
EMS	IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
サイバーセキュリティ	EN 18031-1
安全	IEC 62368-1, EN 62368-1, UL 62368-1
衝撃	IEC 60068-2-27
振動	IEC 60068-2-6 IEC 60068-2-64
国際認証	CE FCC ISED UKCA RCM KC
宣言
グリーン製品	RoHS, CRoHS, WEEE
MTBF
時間	1,152,015時間
規格	Telcordia (Bellcore), GB
保証
保証期間	5年
詳細	MOXA社製品保証方針

サイズ (単位：mm)

外観図

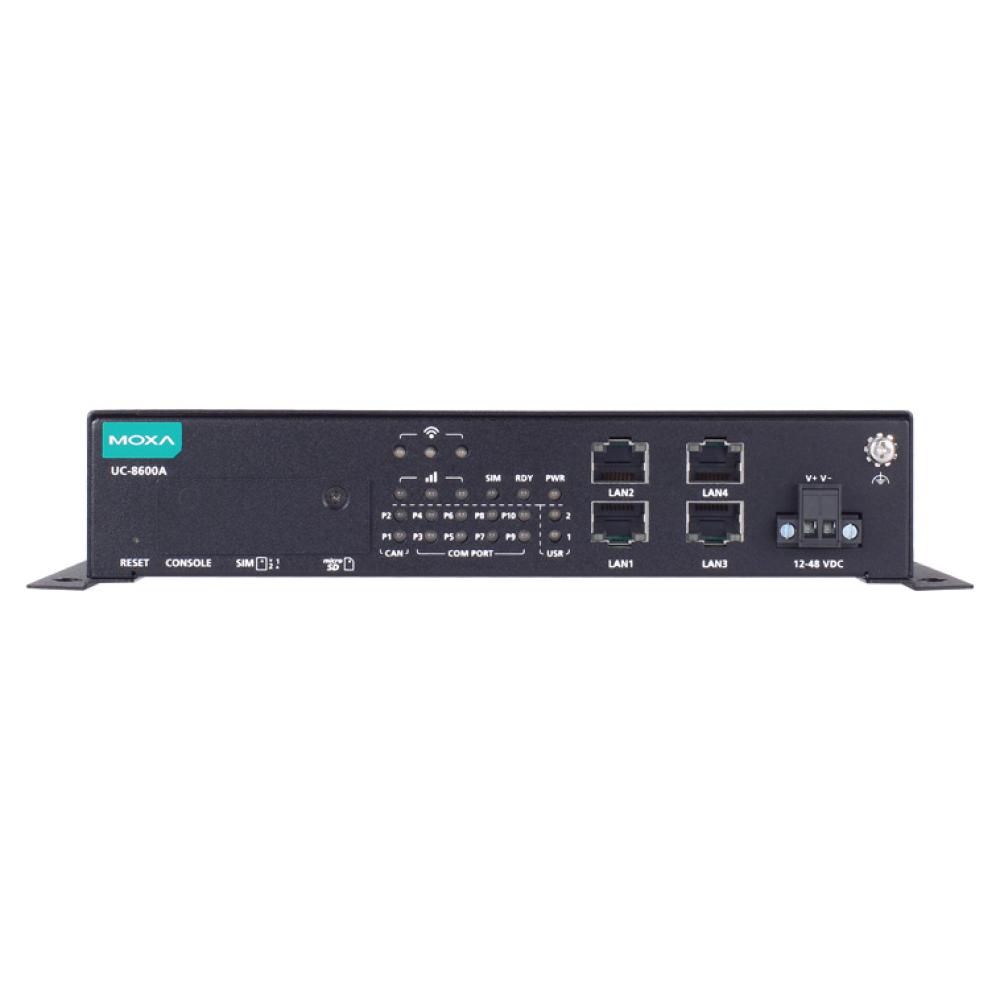

前面

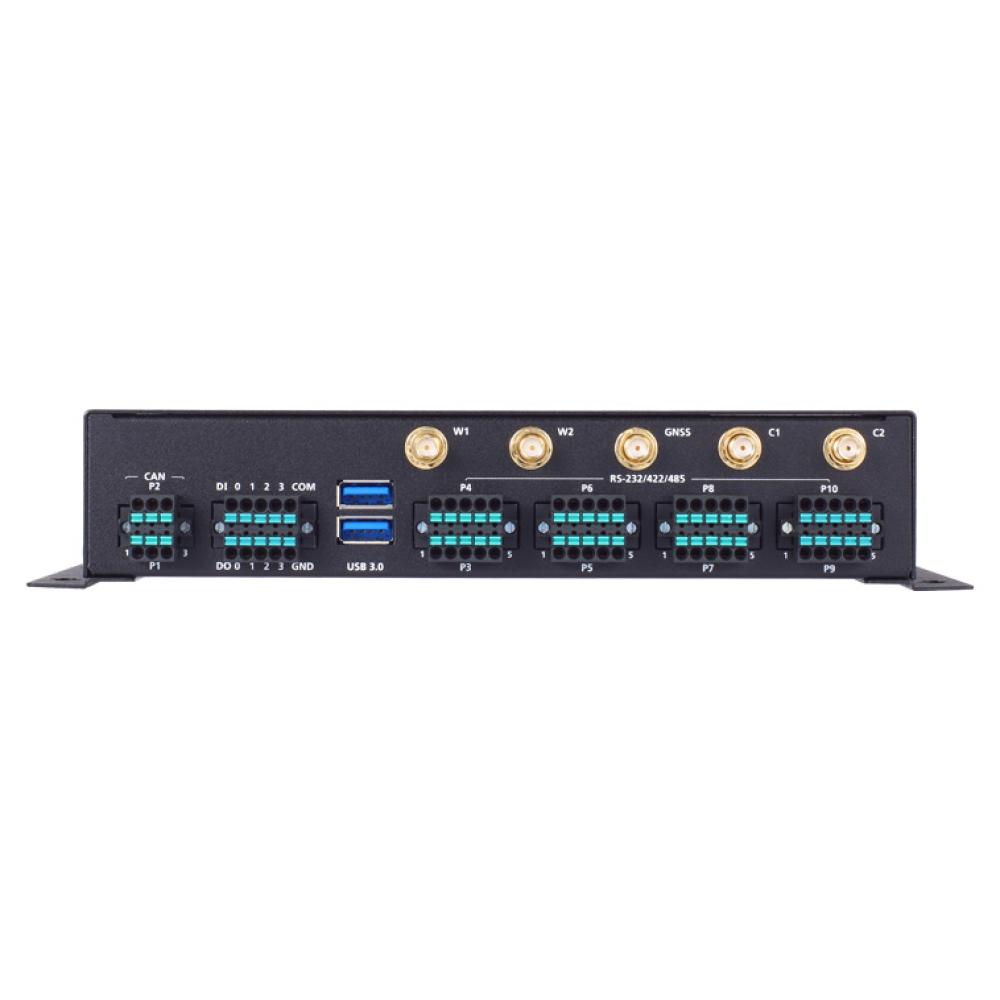

背面

UC-8620A-T	CPU：Arm Cortex-A72 デュアルコア 1.5GHz OS：MIL4 Standard (標準)、CTO：UC-8600A (CTO) でMIL4 Secureを注文 IEC 62443-4-2 SL2認証取得：MIL4 Secure搭載モデル mPCIeスロット：LTE用動作温度：-40～75℃

アクセサリー (別売り)

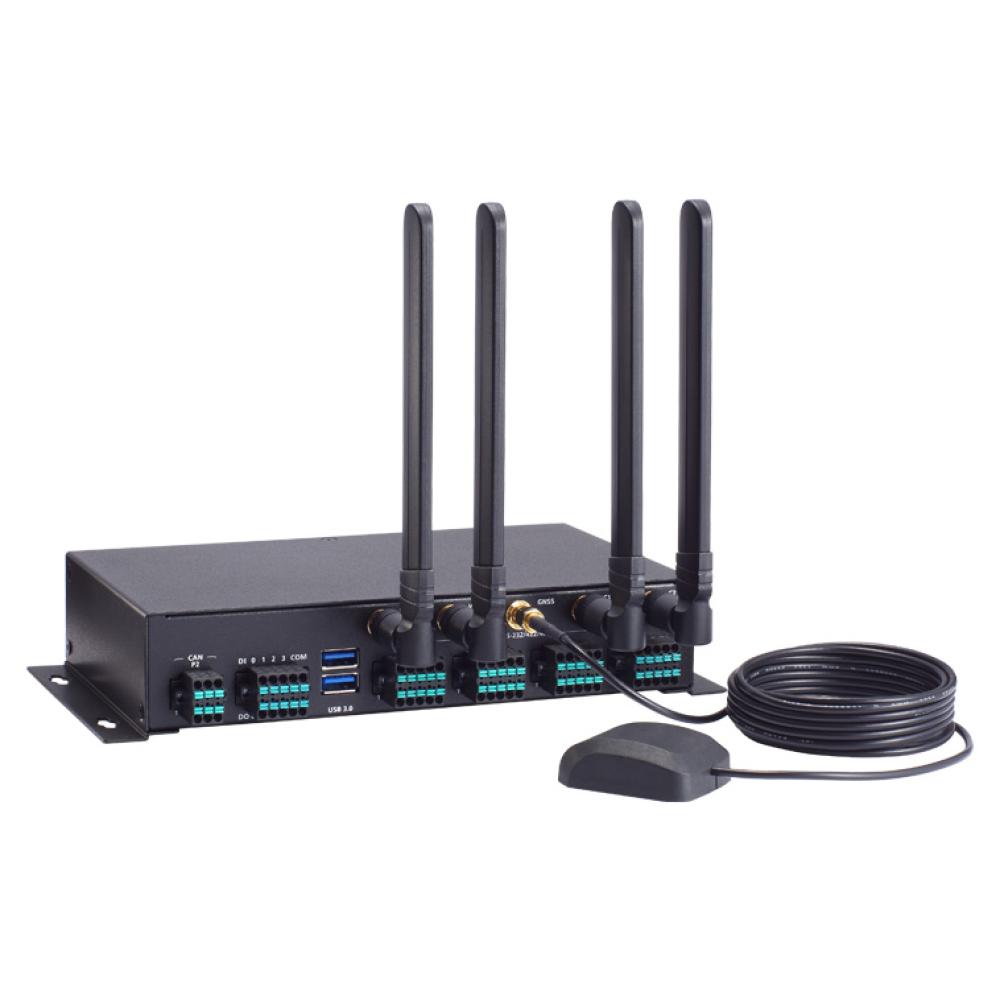

アンテナ
ANT-WDB6-ARM-05	2.4GHzで2dBi、5GHzで2dBi、6GHzで3dBi RP-SMA (メス) コネクター付きトライバンドダイポールアンテナ
ANT-5G-OSM-04	4dBi LTE/5G NR SMA (オス) コネクター付きダイポールアンテナ
ANT-GPS-CSM-04-3m BK	20dBi (1575～1605MHz) SMA (オス) 右旋円偏波 (RHCP) アクティブGPSアンテナ 3mケーブル
ケーブル
CBL-F9DPF1x4-BK-100	コンソールケーブル (4ピンコネクター) 1m
CBL-PJTB-10	ノンロックバレルプラグ - ベアワイヤーケーブル
セルラーワイヤレスモジュール
UC-8620A-LTE	UC-8620Aモデル用 Telit LE910C4-WWXD LTE Cat. 4 mPCIeカードパッケージ
UC-8630A-LTE	UC-8630Aモデル用 Telit LE910C4-WWXD LTE Cat. 4 mPCIeカードパッケージ
Wi-Fiワイヤレスモジュール
UC-8600A-WLAN	UC-8600Aシリーズ用 EMWICOM WMX7205-1 Wi-Fi 6E M.2カードパッケージ

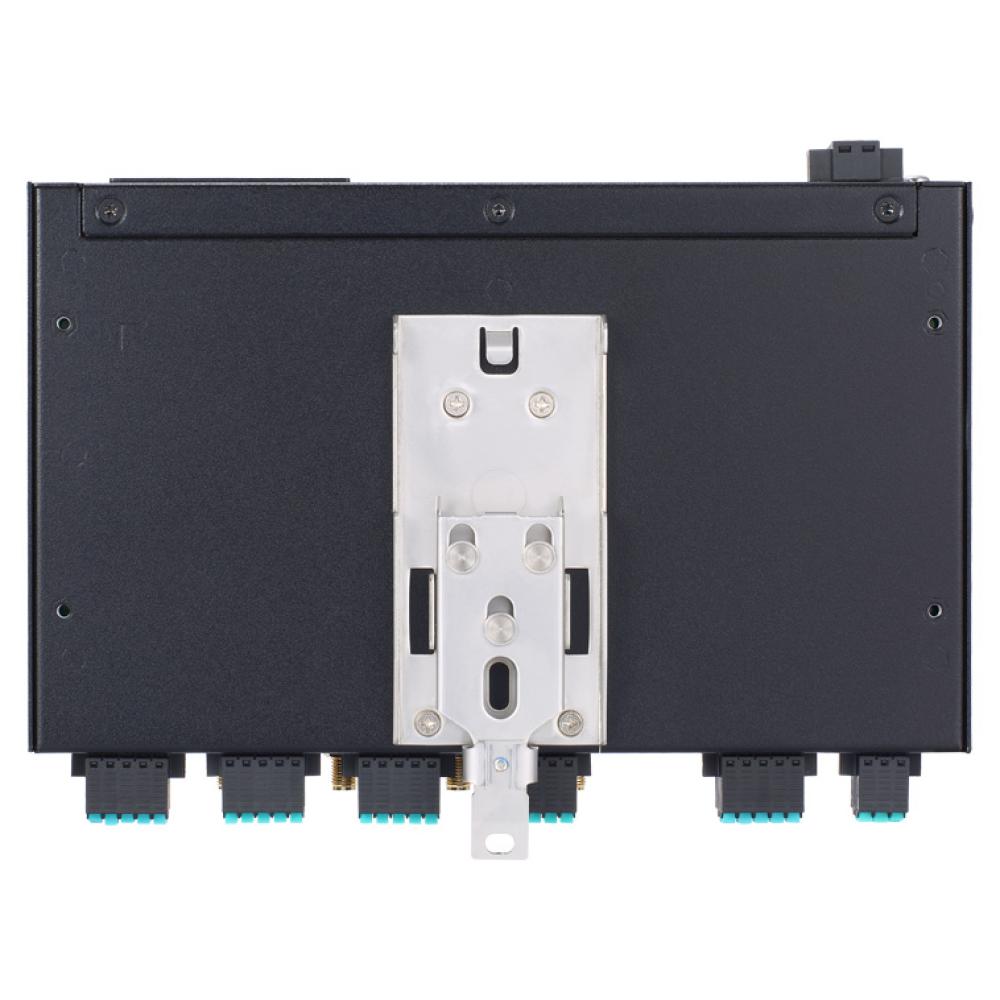

DINレールマウントキット
UC-8600A Din-rail Kit	UC-8600Aシリーズ用 DINレールマウントキットプレート1枚 (90×45mm) 延長ブラケット1個 (25×16mm) M3×4mmネジ5本
サーマルキット
UC-8620A-M.2 SSD	UC-8620Aモデル用 M.2 SSDサーマルパッケージサーマルパッド3枚ヒートシンク1個ネジ5本
UC-8630A-M.2 SSD	UC-8630Aモデル用 M.2 SSDサーマルパッケージサーマルパッド1枚ネジ1本

UC-8600Aシリーズ製品一覧

UC-8620A-T	Arm Cortex-A72 デュアルコア 1.5GHz 64ビットボックスコンピューター,LTE用mPCIe×1
UC-8630A-T	Arm Cortex-A72 デュアルコア 1.5GHz 64ビットボックスコンピューター,LTE用mPCIe×1,Wi-Fi用M.2 Eキー×1
