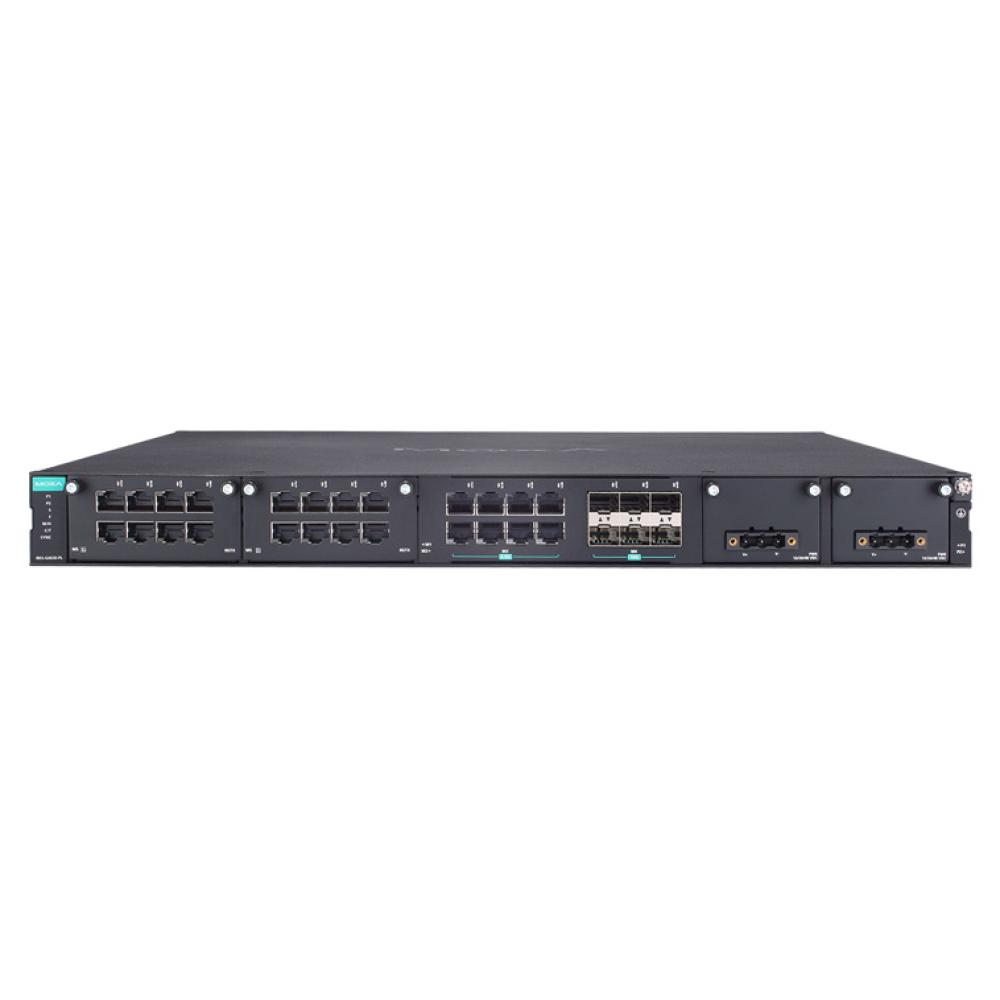

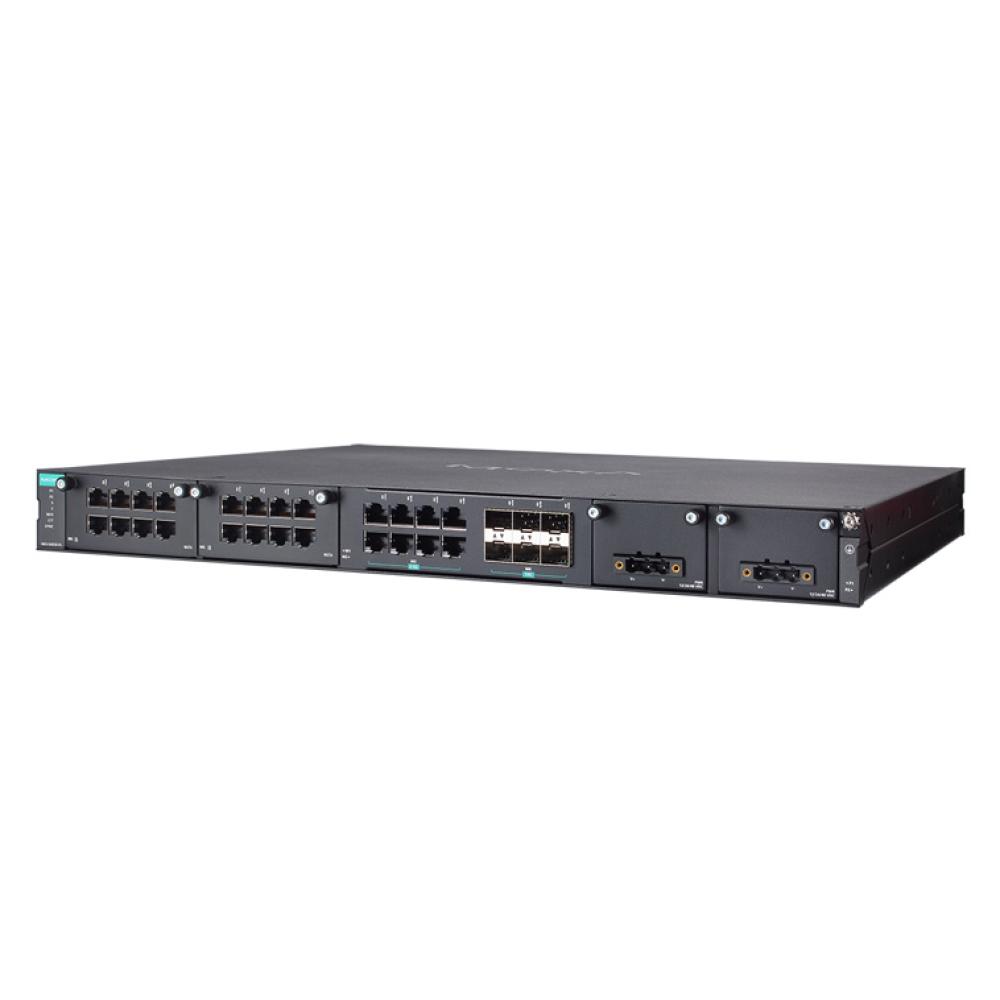

RKS-G4030-PL-8QGT-6XGS-T NEW
レイヤー2 モジュラーマネージドイーサネットスイッチ, 10GbE×6, 2.5GbE×8, モジュラー 1GbE×16
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ファストイーサネットから10GbE産業用ネットワークまで、最大30ポートをサポートするスケーラブル設計
- LAN/電源モジュールを備えたモジュラーインターフェースによる柔軟な拡張
- IEEE 802.3bt PoE対応、高出力デバイス向けにポートあたり最大90 W、総電力720 Wの電力供給が可能
- IEC 61850-3 および IEEE 1613に準拠した高いEMC耐性
- ハードウェアベースのIEEE 1588 PTPで高精度な時刻同期を実現
- 内蔵温度検知によるインテリジェントシャーシ監視
- Turbo RingとTurbo Chain (リカバリタイムはスイッチ250台で20 ms未満) (※)、およびSTP/RSTP/MSTPによりネットワークの冗長性をサポート
- MXView Oneシリーズに対応し、簡単で視覚的な産業用ネットワーク管理を実現
- GOOSEチェックによる簡単なトラブルシューティング
- 電力SCADA向けIEC 61850-90-4スイッチデータモデリングに基づく内蔵MMSサーバー
- IEC 62443-4-2セキュリティレベル2認証を取得
- 動作温度範囲：-40～75℃
ポートリンク速度が1ギガビット以上の場合、リカバリタイムは50 ms未満となります。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
RKS-G4030-PLシリーズは、変電所オートメーション、鉄道運行、高度道路交通システム (ITS) など、ミッションクリティカルな産業およびビジネスアプリケーションにおいて、卓越した信頼性とパフォーマンスを提供するために特別に設計されています。
高密度10GbEバックボーン (最大6の固定10G SFP+ポート)、モジュラー型LAN拡張 (最大16の追加ギガビットポート)、デュアル絶縁冗長電源オプション (12/24/48 VDC、110/220 VAC/VDC) を備え、配線とメンテナンスコストを削減しながら、信頼性の高い通信を保証します。

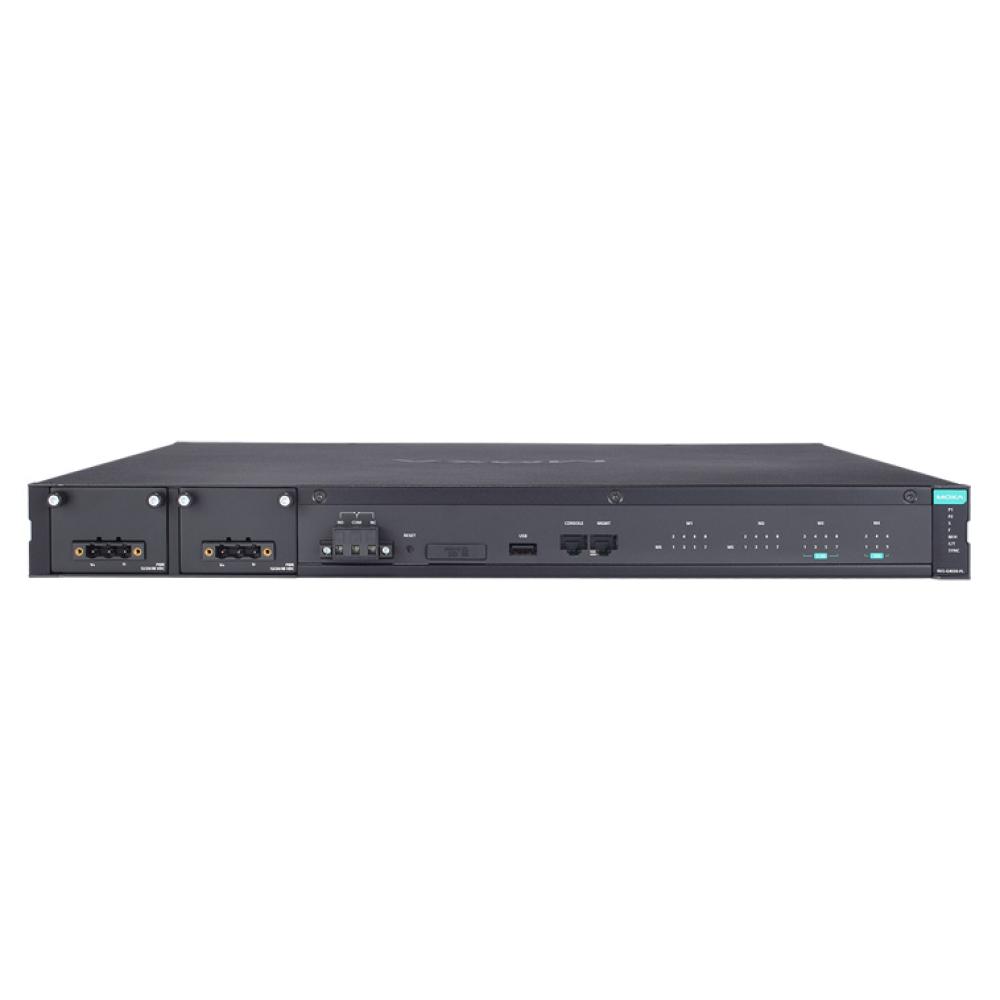

さらに、両面 (前面または背面) 電源設置設計により、さまざまなキャビネットレイアウトに対応し、設置の利便性を最大化します。
その他の機能とメリット
- IEEE 1588v2 PTP (Precision Time Protocol：高精度時刻同期プロトコル) によるネットワーク時刻同期
- 主要な管理機能を迅速に設定するコマンドラインインターフェース
- マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
- ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワーク設計を簡素化
- 確実性を高めるQoS (IEEE 802.1p/1Q および TOS/DiffServ)
- IEEE 802.3ad、LACPによる最適な帯域幅の利用
- ラインスワップ高速リカバリー
- TACACS+、IEEE 802.1X、SNMPv3、HTTPS、およびSSHにより、ネットワークセキュリティを強化
- 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
- RMONによるプロアクティブで効率の高いネットワーク監視
- 帯域幅管理により、許可されたMACアドレスへのアクセスを制限する「ポートロック」で、予期しないネットワークアクセスを防止
- オンラインデバッグ用のポートミラーリング
- メールとリレー出力を通じた例外検出による自動警告
- 接続されたデバイスのIPアドレスの自動復旧
- Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-02またはABC-03自動バックアップコンフィギュレーターによる設定が可能
- アウトオブバンド管理 (OOBM) ポートにより、インバンドサービスが利用できない場合でもネットワーク管理を実現
| イーサネットインターフェース | |
| 1000/2500/10000BaseSFPポート | 6 |
|---|---|
| 10/100/1000/2500BaseT(X)ポート (RJ45コネクター) | 8 |
| アウトオブバンド管理 (OOBM) | 8ピン RJ45 1GbE イーサネットポート (MGMT) ×1 |
| 拡張モジュールスロット |
本スイッチには2つのモジュールスロットが備わっており、用途に応じてさまざまな種類のモジュールを装着できます。選択可能なモジュールには、10/100/1000BaseT(X)、10/100/1000BaseT(X) PoE、および100/1000BaseSFPインターフェースを備えた8ポートモジュールなどがあります。 対応インターフェースモジュールの一覧については、「型番」>「アクセサリー」>「拡張モジュール」を参照してください。 8ポートモジュールスロット：2 (最大16ポート) モジュールオプション： 8ポート 10/100/1000BaseT(X) 8ポート 100/1000BaseSFP |
| 規格 |
IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1X for authentication IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT(X) IEEE 802.3ad for Port Trunk with LACP IEEE 802.3ae for 10 Gigabit Ethernet IEEE 802.3bz for 2.5GBaseX IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.3z for 1000BaseSX/LX/LHX/ZX |
| 注記 | RKS-G4030-PLシリーズのすべてのイーサネットポートは全二重 (フルデュプレックス) モードでのみ動作します。半二重 (ハーフデュプレックス) 通信には対応していません。 |
| イーサネットソフトウェア機能 | |
| 管理 |
ARP Back Pressure Flow Control DHCP Relay Agent (Option 82) DHCP Server/Client Fiber check Flow control HTTP HTTPS IPv4 Linkup Delay LLDP Port Mirroring (SPAN, RSPAN) Private MIB RARP RMON SFTP SMTP SNMP Inform SNMP Trap SNMPv1/v2c/v3 Syslog Telnet TFTP |
| フィルター |
GMRP GVRP GARP 802.1Q IGMP Snooping v1/v2/v3 IGMP Querier |
| 冗長プロトコル |
Link Aggregation MRP MRP Interconnection MSTP Multiple Dual Homing Multiple Network Coupling Network Loop Protection Ring Coupling RSTP STP Tracking Turbo Chain Turbo Ring v2 |
| セキュリティ |
Access control list Broadcast storm protection DHCP Snooping Dynamic ARP Inspection HTTPS/SSL IEEE 802.1AE MAC security IP Source Guard Login and password policy MAC authentication bypass RADIUS Rate Limit Secure boot SSH Static port lock Sticky MAC TACACS+ Trust access control |
| 時間管理 |
IEEE 1588v2 PTP (ハードウェアベース) NTP認証 NTPサーバー/クライアント SNTP サポートされている電力プロファイル：IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017 |
| プロトコル |
802.1X ARP DNS HTTP HTTPS ICMP IPv4 NTP Client QoS RARP RMON SMTP SNMPv1/v2c/v3 Syslog TCP/IP Telnet TFTP UDP VLAN Assignment |
| 産業用プロトコル |
EtherNet/IP Modbus TCP PROFINET |
| MIB |
IEEE8021-PAE-MIB IEEE8021-SPANNING-TREE-MIB IEEE8023-LAG-MIB LLDP-EXT-DOT1-MIB LLDP-EXT-DOT3-MIB P-BRIDGE MIB Q-BRIDGE-MIB RMON MIB Groups 1, 2, 3, 9 SNMPv2-MIB |
| 変電所 |
1588 PTP Power Profile IEC 61850-9-3 1588 PTP Power Profile C37.238-2017 GOOSE Check MMS |
| スイッチプロパティ | |
| IGMPグループ | 2048 |
| ジャンボフレームサイズ | 9.216 KB |
| MACテーブルサイズ | 32 K |
| VLAN最大数 | 512 |
| パケットバッファサイズ | 8 MB |
| プライオリティキュー | 8 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| USBインターフェース | |
| ストレージポート | USB Type A |
| MicroSDインターフェース | |
| ストレージポート | microSDカード |
| LEDインターフェース | |
| LEDインジケーター | PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC, EPS1, EPS2 |
| シリアルインターフェース | |
| コンソールポート | RS-232 (RJ45) |
| 入出力インターフェース | |
| アラーム接点チャネル | リレー出力×1, 電流容量 2 A @ 30 VDC, 0.5A @ 125VAC |
| ボタン | リセットボタン |
| 電源パラメーター | |
| 入力電圧 |
絶縁型電源モジュール PWR-310-HV：110/220 VDC、110/220 VAC PWR-310-HVA：110/220 VAC PWR-310-LV：12/24/48 VDC PoE EPS搭載 絶縁型電源モジュール PWR-310-HV-P：110/220 VAC、110/220 VDC、EPS入力：48～57 VDC PWR-310-LV-P：12/24/48 VDC、EPS入力：48～57 VDC (PoE+アプリケーションの場合、最低53 VDCを推奨) |
| 動作電圧 |
PWR-310-LV / PWR-310-LV-P モデル：10.8～72 VDC PWR-310-HV：88～300 VDC、85～264 VAC PWR-310-HVA：85～264 VAC |
| 過負荷電流保護 | 対応 |
| 逆極性保護 | 対応 |
| 入力電流 |
PWR-310-LV / PWR-310-LV-P モデル： 最大 8 A @ 12 VDC 最大 3.08 A @ 24 VDC 最大 1.52 A @ 48 VDC PWR-310-HV／PWR-310-HV-P モデル： 最大 0.67 A @ 110 VDC 最大 0.33 A @ 220 VDC 最大 0.79 A @ 110 VAC 最大 0.35 A @ 220 VAC PWR-310-HVA モデル： 最大 0.79 A @ 110 VAC 最大 0.35 A @ 220 VAC |
| 消費電力 (最大) |
RKS-G4030-PL (PWR-310 LVおよびLV-Pモジュール搭載) ： 最大 92.81 W @ 12 VDC 最大 78.65 W @ 24 VDC 最大 77.55 W @ 48 VDC PWR-310 HVおよびHV-Pモジュールを搭載したRKS-G4030-PL： 最大 78.21 W @ 110 VDC 最大 77.55 W @ 220 VDC 最大 77.11 W @ 110 VAC 最大 76.01 W @ 220 VAC PWR-310 HVAモジュールを搭載したRKS-G4030-PL： 最大 77.11 W @ 110 VAC 最大 76.01 W @ 220 VAC |
| 筐体特性 | |
| IP保護等級 | IP40 (すべてのポート/インターフェースが装着された状態) |
| サイズ | 440 × 44 × 387 mm |
| 重さ | 5440 g RM-G4000-PL LANポートモジュール： RM-G4000-PL-8GSFP：505 g RM-G4000-PL-8GTX：438 g RM-G4000-PL-8GPoE：596 g PWR-310 電源モジュール： PWR-310-LV：854 g PWR-310-HV：854 g PWR-310-HVA：861g PWR-310-LV-P：830 g PWR-310-HV-P：845 g |
| 取付方法 | ラックマウント |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 周囲相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC |
EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 20 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11 AC 交流電圧のディップおよび中断 IEC 61000-4-29 DC 直流電圧のディップおよび中断 |
| サイバーセキュリティ | IEC 62443-4-2 セキュリティレベル 2 |
| 安全 |
EN IEC 62368-1 IEC 62368-1 UL 61010-1 UL 61010-2-201 UL 62368-1 |
| 変電所 |
IEC 61850-3 Edition 2.0 IEC 61850-90-4 IEEE 1613 Class 2 (EMC) |
| 鉄道 | EN 50121-4 |
| 交通管制 | NEMA TS2 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| パッケージ落下試験 | ISTA 1A |
| パッケージ振動試験 | ISTA 1A |
| MTBF | |
| 時間 | 1,642,225 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm (inch) )
| RKS-G4030-PL-8QGT-6XGS-T |
最大ポート数：30 10GbE SFP+ポート：6 10/100/1000/2500BaseT(X)ポート (RJ-45)：8 100/1000BaseSFPポート (拡張モジュール)：最大16 (1モジュールあたり8ポート) 10/100/1000BaseT(X)ポート RJ-45ポート (拡張モジュール)：最大16 (1モジュールあたり8ポート) 動作温度：-40～75℃ |
|---|
アクセサリー (別売り)
| 拡張モジュール | ||
| RM-G4000-PL-8GTX |
ギガビットイーサネットモジュール 100/1000BaseT(X)ポート×8 | |
|---|---|---|
| RM-G4000-PL-8GSFP |
ギガビットイーサネットモジュール 100/1000BaseSFPポート×8 | |
| RM-G4000-PL-8GPoE |
ギガビットイーサネットモジュール 100/1000BaseT(X) IEEE 802.3bt PoEポート×8 | |
| 電源モジュール | ||
| PWR-310-LV |
12/24/48 VDC電源モジュール システム電源入力対応 | |
| PWR-310-HV |
110/220 VAC/VDC電源モジュール システム電源入力対応 | |
| PWR-310-HVA |
110/220 VAC電源モジュール システム電源入力 / AC電源インレット対応 | |
| PWR-310-LV-P |
12/24/48 VDC電源モジュール システム電源入力 / PoE電源入力対応 | |
| PWR-310-HV-P |
110/220 VAC/VDC電源モジュール システム電源入力 / PoE電源入力対応 | |
| SFPモジュール | ||
| SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル)をご参照下さい | |
| ケーブル | ||
| CN20070 | 10ピン RJ50 - DB9メス シリアルケーブル | |
| PWC-C15US-3B-183 | 電源コード (米国プラグ付き)、長さ：1.83 m、動作温度：-40～75℃ | |
| PWC-C15EU-3B-183 | 電源コード (EUプラグ付き)、長さ：1.83 m、動作温度：-40～75℃ | |
| ソフトウェア | ||
| LIC-MXviewOne-NEW-XN-SR |
MXview One ノードライセンス ノード数：カスタマイズ可能 (最小1ノード) | |
| ストレージキット | ||
| ABC-02-USB |
設定バックアップツール (マネージドイーサネットスイッチ・ルーター向け) 設定バックアップ・復元、ファームウェアアップグレード、ログファイル保存 動作温度：0～60℃ | |
| ABC-02-USB-T |
設定バックアップツール (マネージドイーサネットスイッチ・ルーター向け) 設定バックアップ・復元、ファームウェアアップグレード、ログファイル保存 動作温度：-40～75℃ | |
| ABC-03-microSD-T |
設定バックアップツール (マネージドイーサネットスイッチ・WLAN製品向け、MicroSDカード使用) 設定バックアップ・復元、ファームウェアアップグレード、ログファイル保存 動作温度：-40～85℃ | |
RKS-G4030-PLシリーズ 製品一覧
| RKS-G4030-PL-8QGT-6XGS-T | レイヤー2 モジュラーマネージドイーサネットスイッチ, 10GbE×6, 2.5GbE×8, モジュラー 1GbE×16 |
| RKS-G4030-PL-PoE-8QGT-6XGS-T | レイヤー2 モジュラーマネージドイーサネットスイッチ, 10GbE×6, 2.5GbE×8, モジュラー 1GbE×16, 802.3bt PoEオプション |
