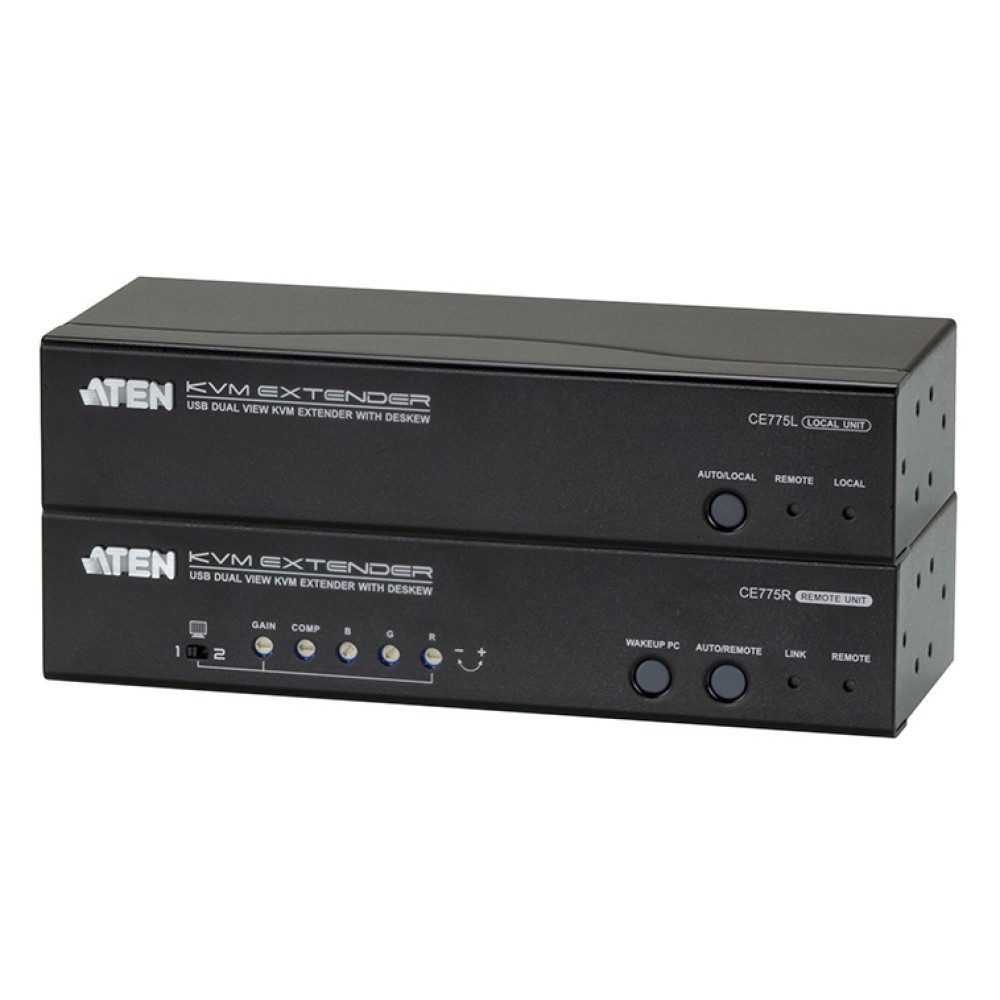

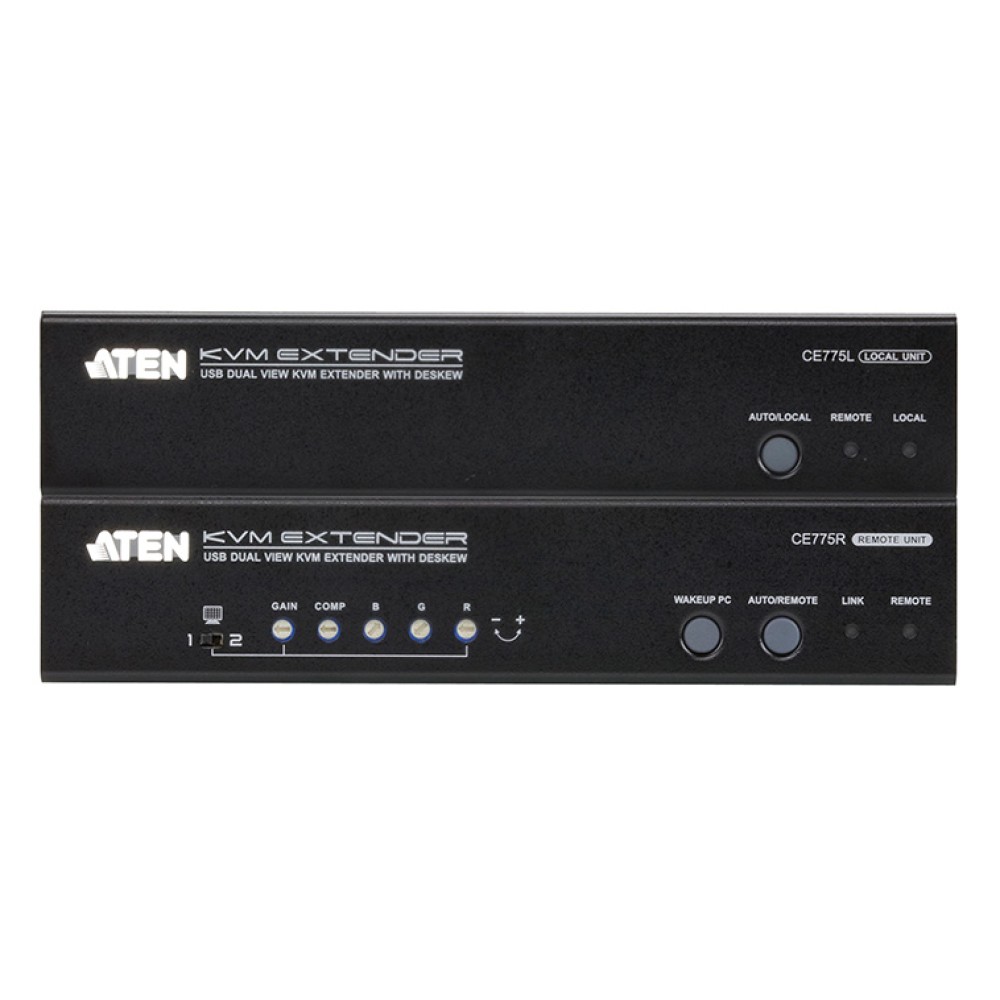

CE775
USB VGAデュアルディスプレイ カテゴリ5e KVMエクステンダー（デスキュー機能搭載、1280×1024@300m）
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- デュアルディスプレイ対応 – 2系統のビデオ出力信号をカテゴリ5e/6ケーブル2本で最大300m離れた場所まで延長し2台のディスプレイに出力
- デュアルコンソール操作 – USBキーボード・マウスとモニターを使ってローカルとリモートの両方からコンピューターの操作が可能
- デスキュー機能 – 距離に応じて、信号の強さとRGB各色のタイミングのずれを自動補正
- 解像度 – 1,920×1,200 @ 60Hz (150m)、1,280×1,024 @ 60Hz (300m)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
CE775は、2系統のVGA信号およびUSBキーボード/マウスの信号をカテゴリ5e/6ケーブル2本で延長し、最大300m離れた場所でデュアルディスプレイに出力できるKVMエクステンダーです。コンソールはローカル・リモートの各ユニットに接続できるため、どちらからでもコンピューターを操作することができます。また、リモートコンソールからプッシュボタンを押すだけで、ローカルコンピューターにRS-232経由で電源を投入することもできます。
また、CE775は「デスキュー機能」を搭載し、延長に伴うRGB信号色相のずれとタイミングエラーを解消できるのが特長です。
特長
- デュアルディスプレイ対応 – 2系統のビデオ出力信号をカテゴリ5e/6ケーブル2本で最大300m離れた場所まで延長し2台のディスプレイに出力
- デュアルコンソール操作 – USBキーボード・マウスとモニターを使ってローカルとリモートの両方からコンピューターの操作が可能
- デスキュー機能 – 距離に応じて、信号の強さとRGB各色のタイミングのずれを自動補正
- PC遠隔起動 – リモートコンソールからプッシュボタンを押すだけで、ローカルコンピューターにRS-232経由で電源投入可能
- 解像度 – 1,920×1,200 @ 60Hz (150m)、1,280×1,024 @ 60Hz (300m)
- 自動ゲイン調節 – 距離に応じて信号の強さを自動調節
- オンスクリーンディスプレイ – 直感的に操作できるOSDメニューでビデオ画質を簡単調整
- RS-232対応 – シリアルターミナルや、タッチパネルやバーコードスキャナー等のシリアルデバイスの接続が可能
- 8KV/15KV静電放電防止機能搭載 (接触電圧8KV、空中電圧15KV)
- Sun/Macキーボードエミュレーション対応（1）（2）
- ワイド画面のフォーマットに対応（3）
- PC/ATキーボードでもキーの組み合わせでSun/Macキーボードの特殊キー入力が可能。
- Sun/Mac用キーボードも使用可能です。(Windowsマシンでは特殊キーが効きません)
- ワイド画面からのEDIDデータは、ローカル側のビデオ出力ポートから送出されます。ワイド画面用モードやワイド画面対応のディスプレイの場合には、モニターをローカル側のビデオ出力ポートに接続するか、ATENのEDIDエミュレーター (型番2A-130G) をお使いください。
| CE775L | CE775R | |
|---|---|---|
| コンピューター接続数 | ||
| ダイレクト | 1 | - |
| コンソール接続数 | ||
| ローカル | 1 | - |
| リモート | - | 1 |
| コンピューター側対応インターフェース | キーボード/マウス：USB | - |
| コンソール側対応インターフェース | キーボード/マウス：USB | |

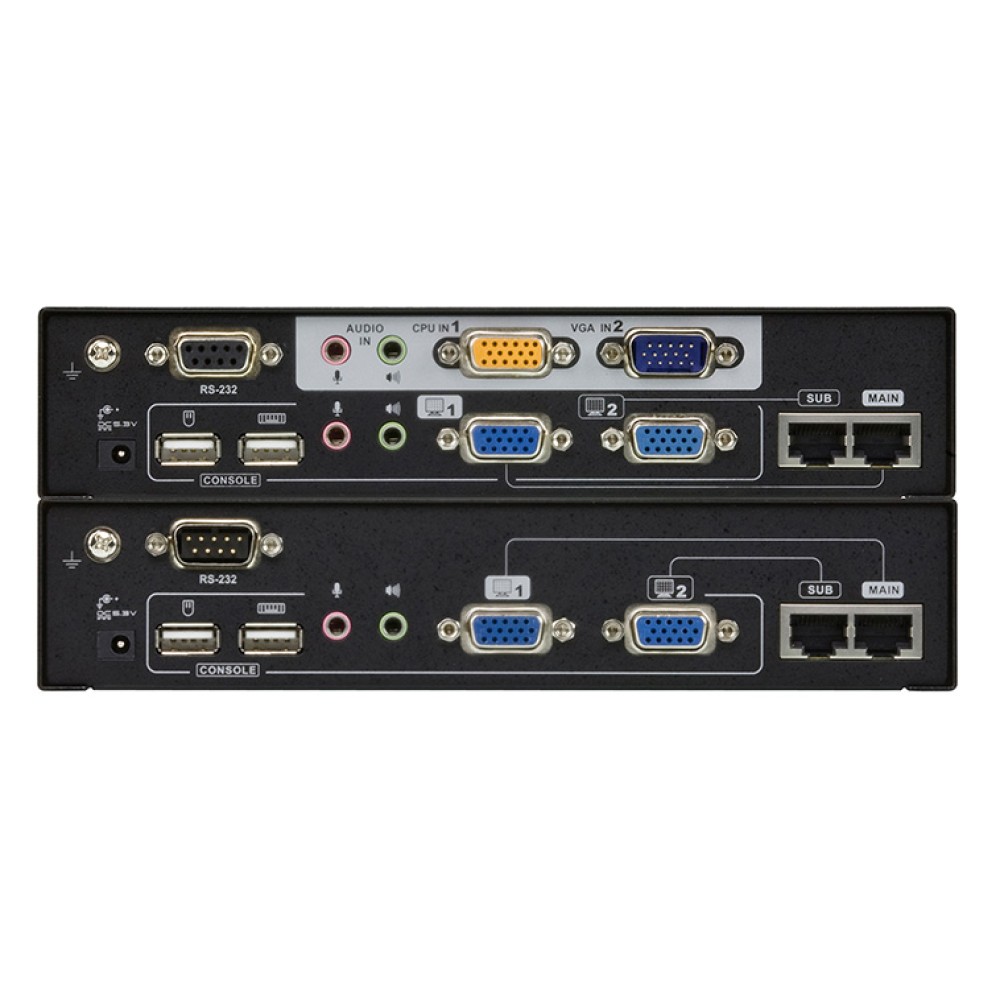

| コネクター | ||
| KVMポート | キーボード/マウス/モニター1：SPHD メス×1 モニター2：ミニD-Sub15ピン オス×1 スピーカー：ステレオミニジャック×1 マイクロフォン：ステレオミニジャック×1 | - |
| コンソールポート | キーボード：USBタイプA メス×1 マウス：USBタイプA メス×1 モニター：ミニD-Sub 15ピン メス×2 スピーカー：ステレオミニジャック×1 マイクロフォン：ステレオミニジャック×1 | |
| RS-232C | DB-9ピン メス×1 | DB-9ピン オス×1 |
| 電源 | DC電源ジャック×1 | |
| ユニット間 | メイン/サブ：RJ-45×2 | |
| スイッチ | ||
| 操作モード選択 | プッシュボタン×1 | |
| PCウェイクアップ | - | プッシュボタン×1 |
| ビデオ出力ポート選択 | - | スライドスイッチ×1 |
| ビデオゲインチューナー | - | 調節ツマミ×1 |
| ビデオ補正チューナー | - | 調節ツマミ×1 |
| RGBチューナー | - | 調節ツマミ×3 |
| LED | ||
| ローカル | グリーン×1 | - |
| リモート | グリーン×1 | |
| リンク | - | グリーン×1 |
| エミュレーション | ||
| キーボード/マウス | USB | |
| 解像度 | 1,920×1,200 @ 60Hz (150m)、 1,280×1,024 @ 60Hz (300m) | |
| 最大延長距離 (解像度) | 300m (1,280×1,024 @ 60Hz) | |
| 電源仕様 | ||
| 電源アダプター | 入力：AC 100V～240V 50/60Hz 出力：DC5.3V 2.4A | |
| 消費電力 | DC5.3V:3.9W:23BTU/h ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 | DC5.3V:8.6W:45BTU/h ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 |
| 動作環境 | ||
| 動作温度 | 0～50℃ | |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80% RH、結露なきこと | |
| 本体 | ||
| ケース材料 | メタル | |
| 重量 | 0.69kg | |
| フェイスプレートサイズ (W×D×H) | 200×77×42mm | |
| 同梱品 | 2L-5302U (1.8m)×1 VGAケーブル×1 電源アダプター×2 ラックマウントキット×1 クイックスタートガイド×1 | |

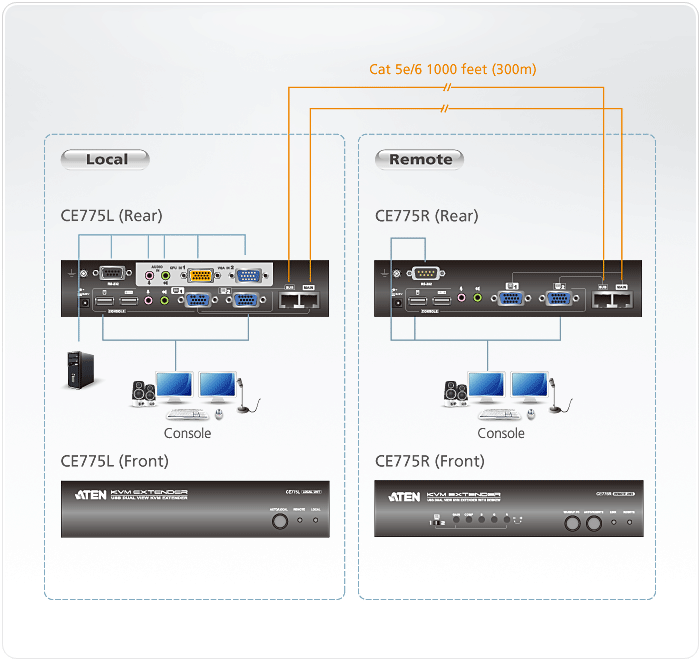

構成図
| CE775 | USB VGAデュアルディスプレイ カテゴリ5e KVMエクステンダー（デスキュー機能搭載、1280×1024@300m） |
|---|
