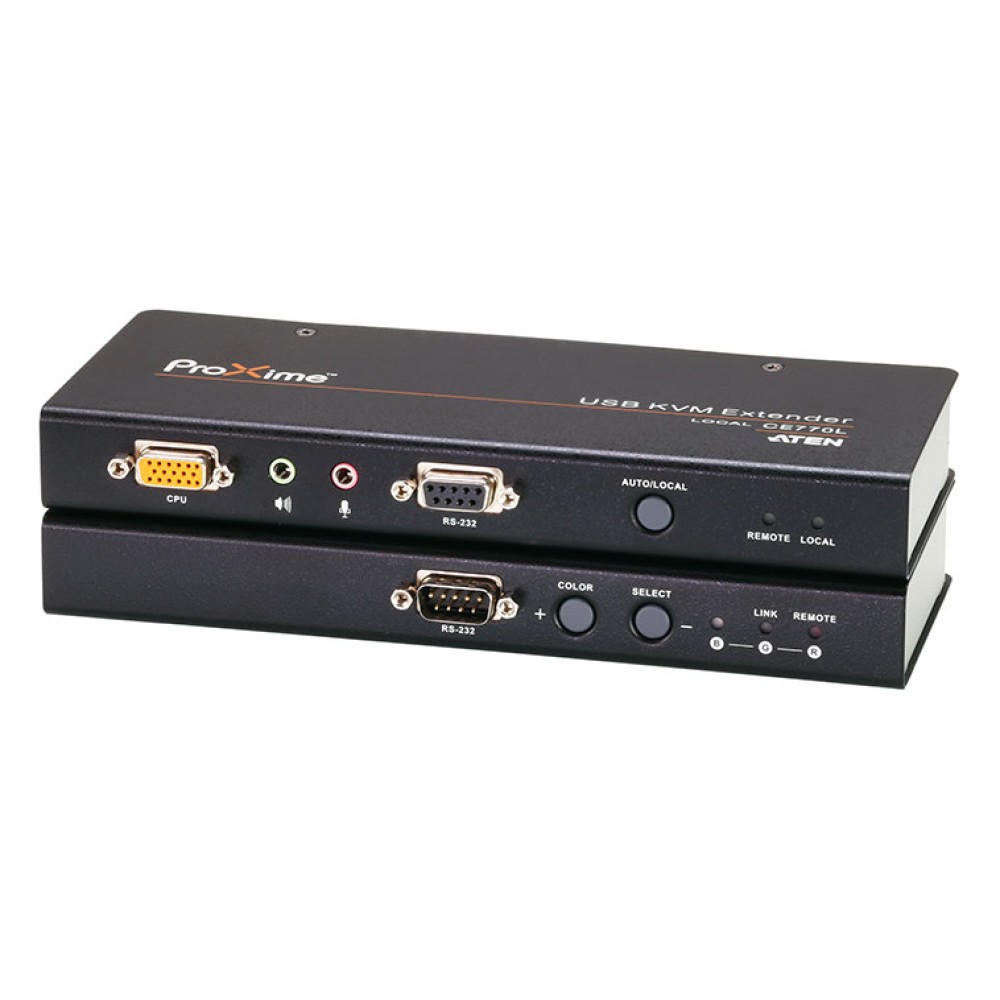

CE770
USB VGA/オーディオ カテゴリ5e KVMエクステンダー(デスキュー機能搭載、1280×1024@300m)
×
主な製品特長
- リモート/ローカルの各ユニットの接続にはカテゴリ5ケーブルを使用し、最大300mまで延長することが可能
- デュアルコンソール対応 – ローカル/リモートの各ユニットに接続されたコンソール(マウス、キーボード、モニター)から同一のコンピュータを操作することが可能
- デスキュー機能 – 距離に応じて、信号の強さとRGB各色のタイミングのずれを手動/自動で補正
- 優れた音質 – 300m延長しても非延長時と遜色ない音質を提供
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
CE770は、デスキュー機能を備えたオーディオ/RS-232対応USB KVMエクステンダーです。本製品はコンピューターのUSBコンソールの延長が可能で、また、自動信号補正機能を搭載しRS-232対応のシリアルデバイスとの併用できるのが特長です。
本製品はRGBディレイチューナーに対応し、手動でRGB信号の同期をとることができますので、使用機器を遠く離れたところにセットアップすることができます。さらに、ラインシンクロ機能を利用すれば、延長先で発生した色相やタイミングエラーを訂正したり、R/G/B信号の設定を手動で行ったりすることができます。
特長
- リモート/ローカルの各ユニットの接続にはカテゴリ5ケーブルを使用し、最大300mまで延長することが可能
- デュアルコンソール対応 – ローカル/リモートの各ユニットに接続されたコンソール (マウス、キーボード、モニター) から同一のコンピューターを操作することが可能
- デスキュー機能 – 距離に応じて、信号の強さとRGB各色のタイミングのずれを手動/自動で補正
- 高い信頼性と互換性を誇るASIC搭載
- 自動信号補正機能 (ASC)
- RS-232シリアル信号対応 – リモートユニットのRS-232ポートにはタッチスクリーンやバーコードリーダー等のシリアルデバイスの接続が可能 (ボーレート:最大 115200bps)
- Sun/Macキーボードエミュレーション対応
- オーディオ対応 – スピーカー、マイクの使用が可能
- USB過電流保護・防止機能搭載
- プッシュボタンによる操作モード切替 (ローカルユニットのみ) – 2種類の操作モード (ローカル/オート) を提供
- VGA解像度 – 最大1,920×1,200 @ 60Hz (150m)、1,280×1,024 @ 60Hz (300m)
- 優れた音質 – 300m延長しても非延長時と遜色ない音質を提供
- ワイド画面対応(1)
- VGA、SVGA、SXGA (1,280×1,024)、UXGA (1,600×1,200)、WUXGA (1,920×1,200)、マルチスキャンモニター対応。ローカルコンソール側モニターはDDC、DDC2、DDC2B準拠
- ホットプラグ対応
- ラックマウント対応
- ソフトウェアが不要な簡単セットアップ – 必要な作業はケーブルの接続のみ
- ワイド画面からのEDIDデータは、ローカル側のビデオ出力ポートから送出されます。ワイド画面用モードやワイド画面対応のディスプレイの場合には、モニターをローカル側のビデオ出力ポートに接続するか、ATENのEDIDエミュレーター (型番2A-130G) をお使いください。
長距離伝送の場合、弊社 Cat5eケーブルのご使用を推奨致します。
CE770L | CE770RQ | |
---|---|---|
コンピューター接続数 | ||
ダイレクト | 1 | - |
コンソール接続数 | ||
ローカル | 1 | - |
リモート | - | 1 |
コンピューター側対応インターフェース | キーボード/マウス:USB | - |
コンソール側対応インターフェース | キーボード/マウス:USB | |
コネクター | ||

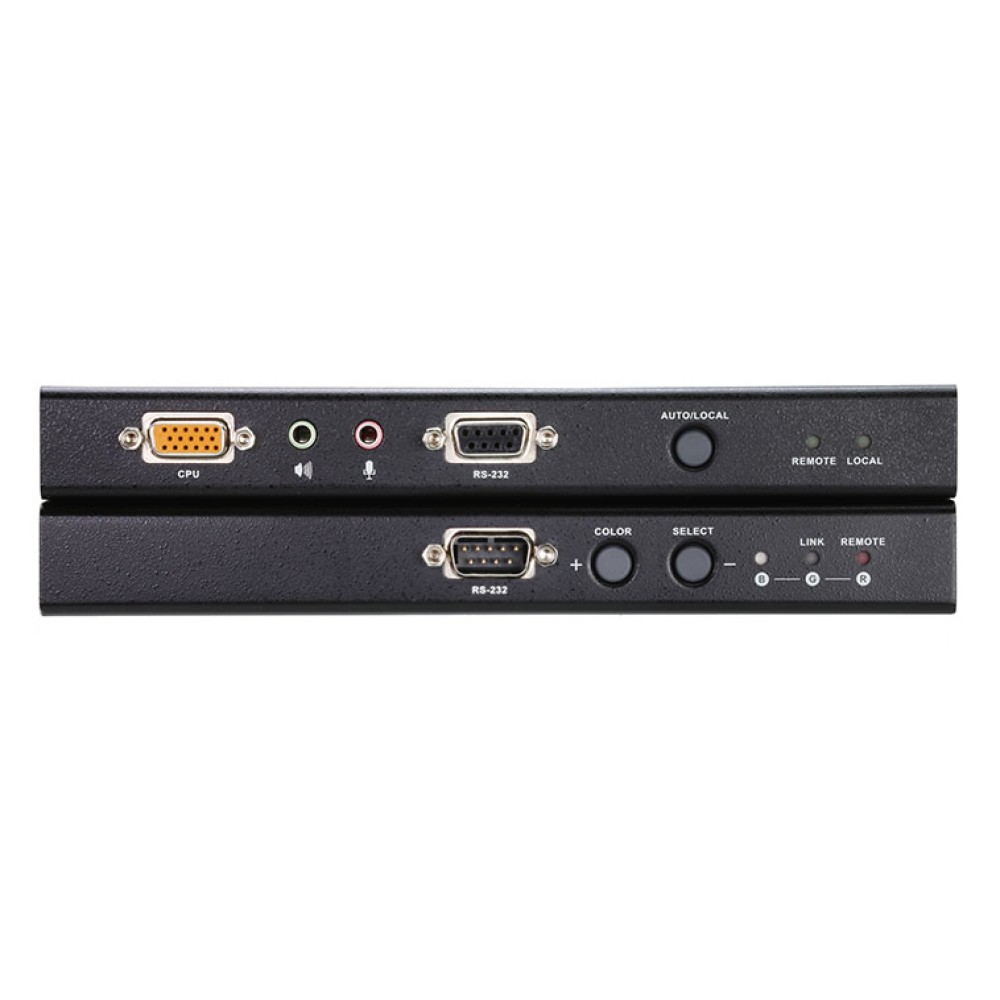

KVMポート | キーボード/マウス/モニター:SPHD メス (イエロー)×1 スピーカー:ステレオミニジャック×1 マイクロフォン:ステレオミニジャック×1 | - |

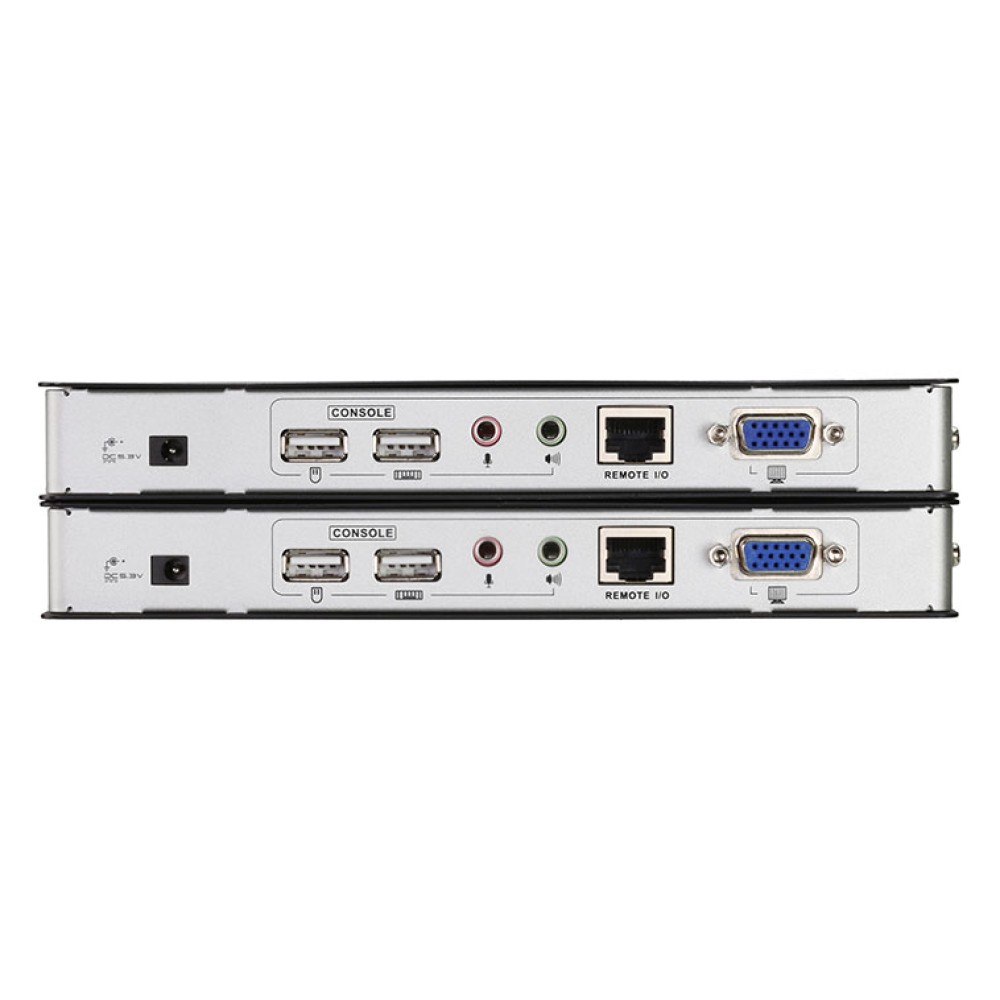

コンソールポート | キーボード:USBタイプA メス×1 マウス:USBタイプA メス×1 モニター:D-Sub 15ピン メス×1 スピーカー:ステレオミニジャック×1 マイクロフォン:ステレオミニジャック×1 | |
RS-232C | コンピューター側コネクター:DB-9ピン メス (ブラック)×1 | コンソール側コネクター:DB-9ピン オス (ブラック)×1 |
電源 | DC電源ジャック×1 | |
ユニット間 | RJ-45×1 | |
プッシュボタン | ||
操作モード選択 | プッシュボタン×1 | - |
色 | - | カラー/UP:プッシュボタン×1 |
選択 | - | 選択/DOWN:プッシュボタン×1 |
LED | ||
ローカル | グリーン×1 | - |
リモート | グリーン×1 | - |
B | - | ブルー×1 |
G | - | オレンジ/グリーン×1 |
R | - | レッド×1 |
エミュレーション | ||
キーボード/マウス | USB | |
解像度 | 最大1,920×1,200 @ 60Hz (150m)、1,280×1,024 @ 60Hz (300m) DDC、DDC2、DDC2B準拠 | |
最大延長距離(解像度) | 300m (1,280×1,024 @ 60Hz) | |
電源仕様 | ||
電源アダプター | 入力:AC100V~240V 50/60Hz 出力:DC5.3V 2.4A | |
消費電力 | DC5.3V:2.74W:17BTU/h ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 | DC5.3V:4.54W:26BTU/h ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 |
動作環境 | ||
動作温度 | 0~50℃ | |
保管温度 | -20~60℃ | |
湿度 | 0~80% RH、結露なきこと | |
本体 | ||
ケース材料 | メタル | |
重量 | 0.49kg | |
フェイスプレートサイズ (W×D×H) | 202×87×25mm | |
同梱品 | 2L-5302U (1.8m) ケーブル×1 電源アダプター×2 ラックマウントキット×2 クイックスタートガイド×1 |

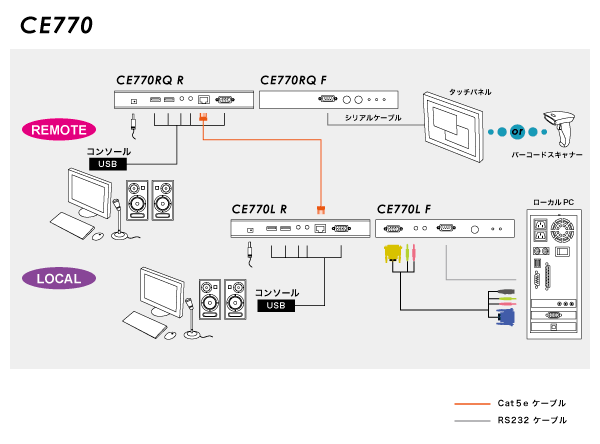

構成図

CE770 | USB VGA/オーディオ カテゴリ5e KVMエクステンダー(デスキュー機能搭載、1280×1024@300m) |
---|
