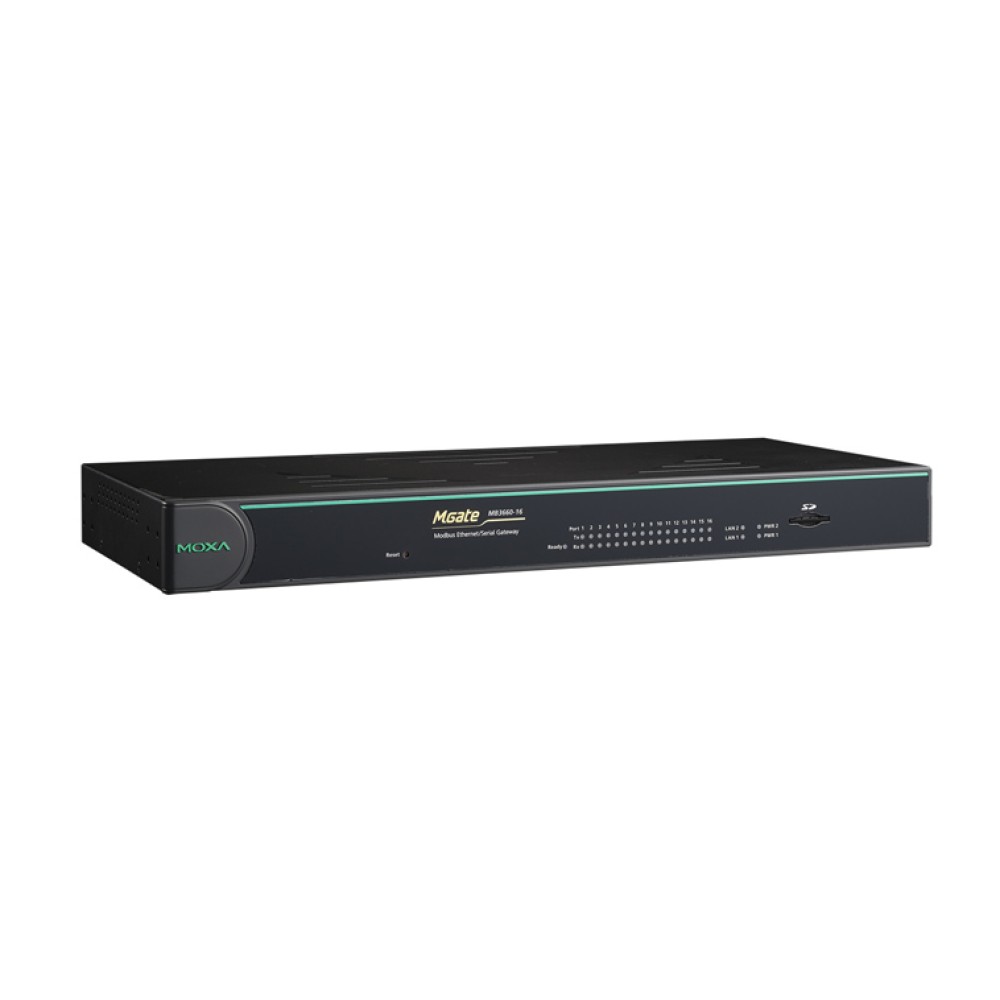

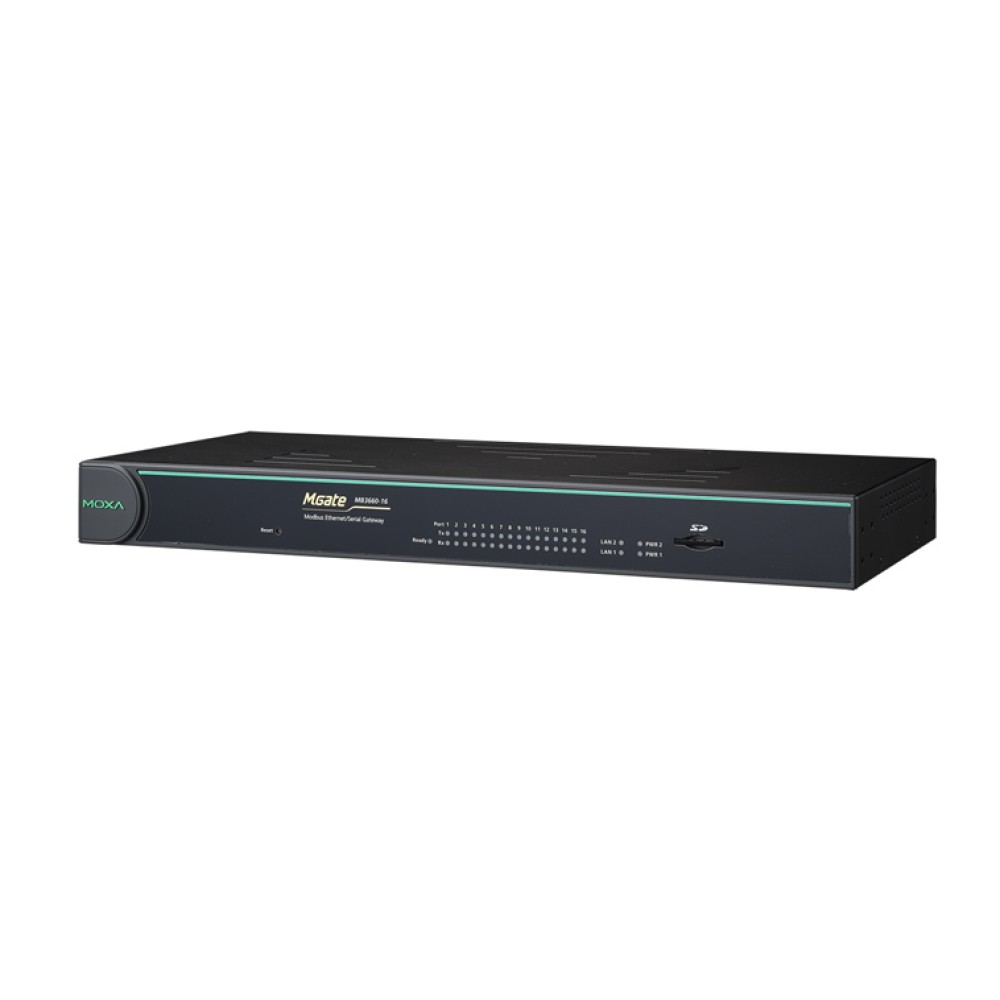

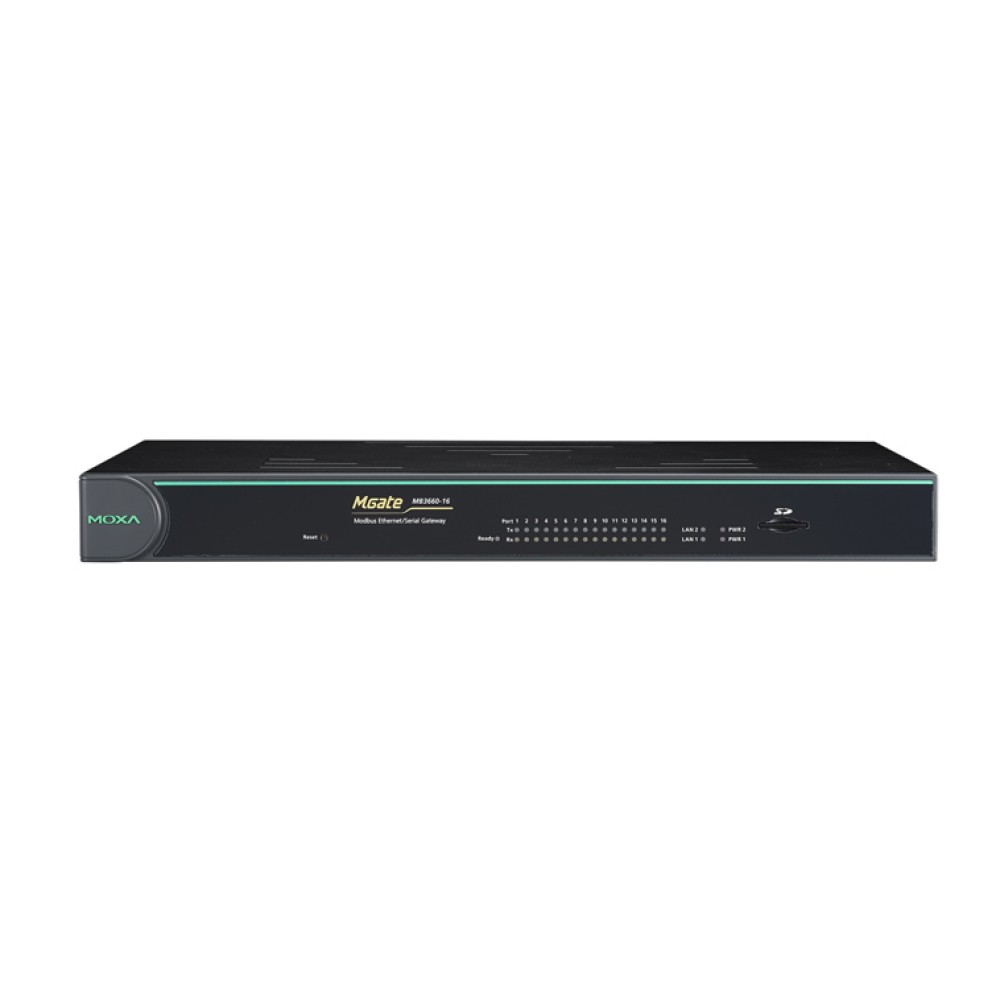

MGate MB3660-16-2DC

MGate MB3660 (MB3660-8およびMB3660-16) シリーズゲートウェイは、Modbus TCPとModbus RTU/ASCIIプロトコル間で変換する冗長Modbusゲートウェイです。最大256のTCPマスター/クライアントデバイスからアクセス、または128のTCPスレーブ/サーバーデバイスに接続できます。MGate MB3660シリーズアイソレーションモデルは、電力変電所アプリケーションに適した2kVアイソレーション保護を提供します。MGate MB3660ゲートウェイは、Modbus TCPおよびRTU/ASCIIネットワークを簡単に統合できる設計がされています。MGate MB3660シリーズゲートウェイは、多くのModbusネットワークとのネットワーク統合が容易、カスタマイズ可能、互換性のある機能を提供します。大規模なModbusを導入する場合、MGate MB3660ゲートウェイは、多数のModbusノードを同じネットワークに効果的に接続することができます。MB3660シリーズは、8ポートモデルの場合は最大248シリアルスレーブノードを、16ポートモデルの場合は最大496シリアルスレーブノードを物理的に管理できます (Modbus規格ではModbus IDは1から247までしか定義されていません)。各RS-232C/422/485シリアルポートは、Modbus RTUまたはModbus ASCIIオペレーション、または異なるボーレートのために個別に設定することができます。そして両方のタイプのネットワークが1つのModbusゲートウェイ経由でModbus TCPと統合することができます。

革新的なコマンド学習によるハイパフォーマンス

MGate MB3660シリーズゲートウェイは、透過モードとエージェントモードの2つの通信モードをサポートしています。透過モードの場合、ゲートウェイは、ModbusコマンドをModbus TCPからModbus RTU/ASCIIに、またはその逆にシリアル (マスター) からシリアル (スレーブ) に変換します。しかし、いつでも実行できるのは、1つのModbusプロトコルの"リクエスト/レスポンス"アクションのみであるため、各デバイスはその順番を待たなければならず、パフォーマンスが低下します。エージェントモードは、このパフォーマンスの弱点を克服する設計がされています。ユーザーは、Modbusコマンドを手動で入力できることにより、ゲートウェイは、Modbusコマンドを複数のModbusデバイスに同時に送信できます。ゲートウェイは、さまざまなシリアルポートを介してModbusデバイスからのデータを同時に能動的かつ継続的に取得するため、Modbusデバイスがアクセスするために必要とする時間が劇的に短縮します。SCADAシステムは、ゲートウェイがシリアルポートにコマンドをパスするのを待つ代わりに、直接、ゲートウェイのメモリからModbusデバイスのデータを取得するため、Modbusゲートウェイの通信パフォーマンスを向上させることができます。透過モードは、既存のSCADAプログラムの採用を支援しますが、通信パフォーマンスは低下します。一方、エージェントモードはハイパフォーマンスを特徴としますが、ユーザーは、Modbusコマンドのキー入力の手間を必要とします。MGate MB3660シリーズゲートウェイは、優れたパフォーマンスを提供するために、ユーザーが多くのModbusコマンドを入力する必要なく、シングルのマウスクリックによりアクティベートすることができる革新的なコマンドラーニング機能を備えた設計がされています。ゲートウェイがアクティブになると、ゲートウェイは、受信したModbusコマンドを学習して記憶します。そしてコマンドが学習されると、ゲートウェイは、エージェントモードであるかのように動作し、ModbusリクエストをアクティブにModbusデバイスに送信します。データは、SCADAシステムがアクセスできる別のメモリスペースに保存するため、SCADAシステムは、データがModbusデバイスをパススルーするのを待つ代わりに、ゲートウェイのメモリから直接Modbusレスポンスデータを取得するために通信パフォーマンスを劇的に向上させることができます。
