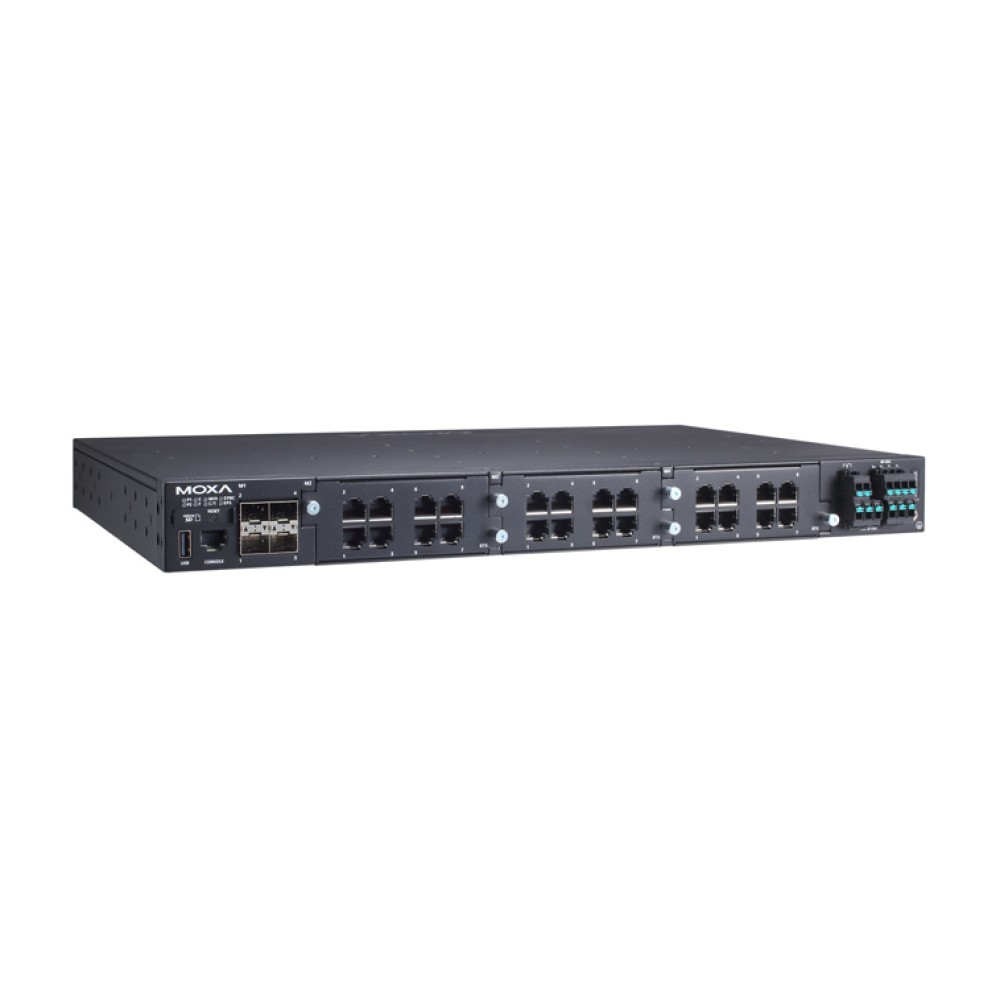

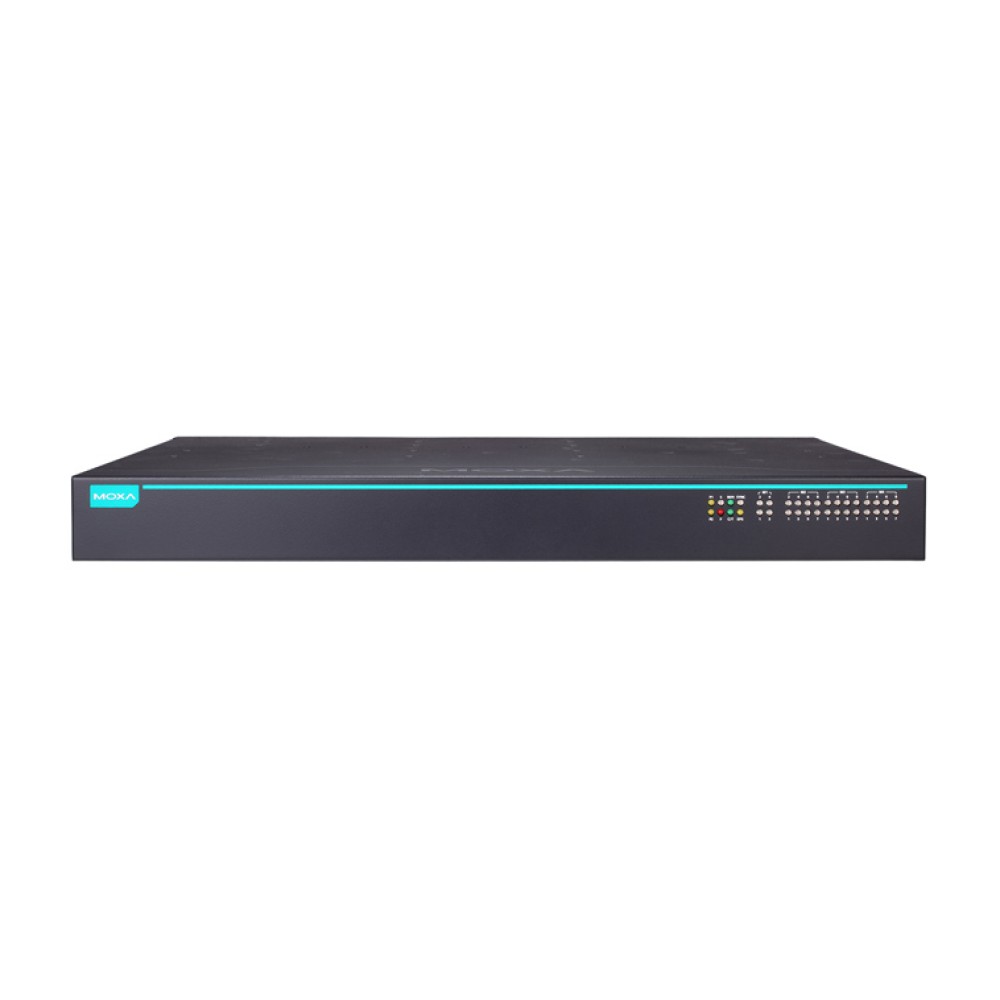

RKS-G4028-L3-PoE-4GS-HV-T

28Gポートフルギガビットモジュラーマネージドイーサネットスイッチ,110/220VAC/VDC,PoEサポート,L3機能,外部電源

主な製品特長

  • ファストイーサネットからフルギガビットの産業用ネットワークまで幅広い要求に対応 (最大28ギガビットポート)
  • 柔軟なコネクターの組み合わせが可能なモジュール式インターフェース
  • IEEE 802.3bt PoEに対応し、1ポートあたり最大90Wの出力が可能
  • IEC 61850-3およびIEEE 1613に準拠した高いEMC耐性
  • ハードウェアベースのIEEE 1588 PTPによる高精度な時刻同期を実現
  • Turbo Ring, Turbo Chain (回復時間20ミリ秒以下、250台)※、STP/RSTP/MSTPによるネットワーク冗長性
  • 動作温度範囲:-40~75℃
  • MXstudioをサポートし、産業用ネットワークを簡単に視覚的に管理可能
  • IEC 62443-4-1に準拠して開発され、IEC 62443-4-2の産業用サイバーセキュリティ規格に準拠

ポートリンク速度が1ギガビット以上の場合、回復時間は50ミリ秒未満です。

FCC

CE

IEC 61850 IEEE1613

EN50121-4

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

RKS-G4028シリーズは、変電所自動化システム (IEC 61850-3, IEEE 1613)、鉄道アプリケーション (EN 50121-4)、ファクトリーオートメーションシステムなど、産業およびビジネスにおけるミッションクリティカルなアプリケーションの厳しい要求に対応するように設計されています。RKS-G4028シリーズのギガビットおよびファストイーサネットバックボーン、冗長リング、DC24V、DC48V、または110/220VDC/VACデュアル絶縁冗長電源は、通信の信頼性を高め、配線コストを削減します。

また、RKS-G4028シリーズはモジュラー設計のため、ネットワーク設計が容易で、さまざまなコネクタータイプのギガビットポートを最大28個まで設置でき、より柔軟な対応が可能です。

その他の機能とメリット

  • ネットワーク上のデータや情報を移動させるレイヤ3スイッチング機能 (L3モデルのみ)
  • IEEE 1588v2 PTP (Precision Time Protocol) によるネットワーク時刻同期機能
  • コマンドラインインターフェース (CLI) により、主要な管理機能を迅速に設定可能
  • DHCP Option 82によるIPアドレス割り当て (各種ポリシー対応)
  • マルチキャストトラフィックをフィルタリングするIGMP snoopingとGMRP
  • ポートベースVLAN、IEEE 802.1Q VLAN、GVRPによるネットワークプランニングの簡素化
  • QoS (IEEE 802.1p/1QおよびTOS/DiffServ) による決定性向上
  • IEEE 802.3ad、LACPによる最適な帯域幅利用
  • ラインスワップによる高速リカバリ
  • TACACS+、IEEE 802.1X、SNMPv3、HTTPS、SSHによるネットワークセキュリティの強化
  • SNMPv1/v2c/v3により、さまざまなレベルのネットワーク管理を実現
  • RMONによるプロアクティブかつ効率的なネットワーク監視
  • 許可されたMACアドレスにアクセスを制限する「ロックポート」による帯域管理で、予測不可能なネットワーク状態を防止
  • オンラインデバッグのためのポートミラーリング
  • 電子メールやリレー出力による例外発生時の自動警告機能
  • 接続されたデバイスのIPアドレスの自動回復
  • Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-02-USB自動バックアップコンフィギュレーターによる設定可能
インプット/アウトプットインターフェース
アラーム接点チャネルリレー出力1系統、通電容量 2A @ 24VDC
イーサネットインターフェース
10/100/1000BaseT(X)ポート (RJ45コネクター)RKS-G4028-4GTモデル:4
RKS-G4028-L3-4GTモデル:4
100/1000BaseSFPスロットRKS-G4028-4GSモデル:4
RKS-G4028-L3-4GSモデル:4
RKS-G4028-PoE-4GSモデル:4
RKS-G4028-L3-PoE-4GSモデル:4
モジュールスイッチには3つのモジュールスロットがあります。ユーザーは、スイッチに挿入する異なる種類のモジュールを選択可能で、選択できるモジュールは10/100/1000BaseT(X), 10/100BaseT(X), 100/1000BaseSFP, 100BaseFX (SC/STコネクター) インターフェース搭載の8ポート/6ポートモジュールです。
対応するインターフェースモジュールの一覧は「アクセサリー」セクションの「拡張モジュール」を参照してください。
規格IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3bt for Power over Ethernet
イーサネットソフトウェア機能
管理機能IPv4/IPv6, フロー制御, バックプレッシャーフロー制御, DHCPサーバー/クライアント, ARP, RARP, LLDP, ポートミラー, リンクアップディレイ, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
フィルターGMRP, GVRP, GARP, 802.1Q, IGMP Snooping v1/v2/v3, IGMP Querier
冗長化プロトコルSTP, RSTP, Turbo Ring v2, Turbo Chain, リングカップリング, デュアルホーミング, リンクアグリゲーション, ループプロテクション, MSTP
ルーティング冗長化L3モデル:VRRP
セキュリティブロードキャストストーム対策, レートリミット, アクセスコントロールリスト, スタティックポートロック, スティッキーMAC, HTTPS/SSL, SSH, RADIUS, TACACS+, ログイン&パスワードポリシー, セキュアブート, MAC認証バイパス, トラストアクセスコントロール
タイムマネジメントSNTP, IEEE 1588v2 PTP (ハードウェアベース), NTPサーバー/クライアント, NTP認証
プロトコルIPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTPクライアント, DHCPサーバー, DHCPクライアント, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog
ユニキャストルーティングL3モデル:OSPF, スタティックルート
MIBP-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
電力サブステーションMMS
スイッチプロパティ
IGMPグループ2048
ジャンボフレームサイズ9.6KB
MACテーブルサイズ16K
最大VLAN数256
パケットバッファサイズ1.5Mbit
優先キュー数8
VLAN ID範囲VID 1~4094
USBインターフェース
ストレージポートUSB Type A
MicroSDインターフェース
ストレージポートMicroSDカード
シリアルインターフェース
コンソールポートRS-232C (RJ45)
電源パラメータ
PoE総電力予算PoEモデル:300W
最大PoE電力出力 (ポートあたり)PoEモデル:
IEEE 802.3af:15.4W
IEEE 802.3at:30W
IEEE 802.3bt:90W
入力電圧RKS-G4028-LVモデル:24/48VDC
RKS-G4028-2LVモデル:24/48VDC (冗長デュアル入力)
RKS-G4028-HVモデル:110/220VAC, 110/220VDC
RKS-G4028-2HVモデル:110/220VAC, 110/220VDC (冗長デュアル入力)
PoEモデル:48VDC (PoEシステム用)
動作電圧RKS-G4028-LV/2LVモデル:18~72VDC
RKS-G4028-HV/2HVモデル:88~300VDC, 85~264VAC
PoEモデル:46~57VDC (PoEシステム用)
過負荷電流保護機能対応
逆極性保護対応
入力電流RKS-G4028-LV/2LVモデル:
最大 2.53A @ 24VDC
最大 1.25A @ 48VDC

RKS-G4028-HV/2HVモデル:
最大 0.55A @ 110VDC
最大 0.29A @ 220VDC
最大 1.01A @ 110 VAC
最大 0.62A @ 220 VAC

EPS (PoEモデルのみ):
最大 7.50A @ 48VDC
物理特性
IP定格IP30
外形寸法440×44×300mm
重量RKS-G4028-LV/HVモデル:4900g
RKS-G4028-2LV/2HVモデル:5200g
RKS-G4028-PoE-LV/HVモデル:5000g
RKS-G4028-PoE-2LV/2HVモデル:5300g
取付方法ラックマウント
環境条件
動作温度-40~75℃
保管温度 (パッケージ含む)-40~85℃
周囲相対湿度5~95% (結露なきこと)
規格と認証
安全規格EN 62368-1, UL 62368-1, UL 61010
EMCEN 55032/35
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
電力サブステーションIEC 61850-3, IEEE 1613
鉄道EN 50121-4
落下IEC 60068-2-32
衝撃IEC 60068-2-27
振動IEC 60068-2-6
MTBF
時間RKS-G4028-4GT-HVモデル:572,888時間
RKS-G4028-4GT-2HVモデル:518,894時間
RKS-G4028-4GS-HVモデル:529,925時間
RKS-G4028-4GS-2HVモデル:483,436時間
RKS-G4028-4GT-LVモデル:548,589時間
RKS-G4028-4GT-2LVモデル:479,574時間
RKS-G4028-4GS-LVモデル:508,639時間
RKS-G4028-4GS-2LVモデル:449,160時間
RKS-G4028-PoE-4GS-HVモデル:508,190時間
RKS-G4028-PoE-4GS-2HVモデル:465,282時間
RKS-G4028-PoE-4GS-LVモデル:488,598時間
RKS-G4028-PoE-4GS-2LVモデル:433,472時間
標準規格Telcordia (Bellcore), GB
保証
保証期間5年
詳細MOXA社 製品保証方針

サイズ (単位 = mm)

RKS-G4028-L3-PoE-4GS-HV-T - サイズ
RKS-G4028-L3-PoE-4GS-HV-T28Gポート フルギガビット モジュラーマネージドイーサネットスイッチ
PoEサポート
入力電圧:110/220VAC/VDC
外部電源
L3機能
